Męski prosty – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński prosty 4-pinowy z kablem 3 m PUR – kod produktu 7000-40021-6340300
Konektor M12 męski prosty do M12 żeński prosty to wysokiej jakości, 4-pinowy przewód połączeniowy, zaprojektowany do niezawodnych połączeń sygnałowych i zasilających w automatyce przemysłowej. Wersja z kablem o długości 3 metrów i izolacją PUR charakteryzuje się wyjątkową odpornością na czynniki chemiczne, oleje oraz uszkodzenia mechaniczne.
Najważniejsze zalety i zastosowania złącza M12
Złącza M12 są szeroko stosowane w aplikacjach przemysłowych, szczególnie tam, gdzie wymagana jest pewność połączenia oraz odporność na trudne warunki środowiskowe. Doskonale sprawdzają się w:
- Automatyce przemysłowej – przesył sygnałów z czujników, siłowników, zaworów;
- Robotyce – niezawodne połączenie przewodów w ruchomych aplikacjach;
- Budowie maszyn – gwarancja szczelności oraz ochrona przed kurzem i wodą;
- Przemyśle spożywczym i chemicznym – odporność na działanie substancji agresywnych;
- Systemach transportowych i logistycznych;
- Aplikacjach automotive i produkcji seryjnej;
Złącze spełnia normy DIN EN 61076-2-101 i posiada wysoki stopień ochrony IP65, IP66K oraz IP67, co pozwala na zastosowanie nawet w bardzo wymagających środowiskach przemysłowych. Solidna konstrukcja i metalowe elementy gwarantują długotrwałą pracę bez awarii.
Konstrukcja – Męski i żeński prosty z kodowaniem A, 4-piny
Konektor został wyposażony w męskie i żeńskie złącze proste M12 z czterema pinami, zapewniając stabilne i bezpieczne podłączenie urządzeń. Kodowanie typu A umożliwia szybki montaż oraz kompatybilność z szeroką gamą urządzeń przemysłowych. Zastosowanie gwintu M12 x 1 pozwala na prosty i wygodny montaż za pomocą klucza SW13, a blokada ze stopu cynku zapewnia pewny i trwały zacisk złącza.
Wytrzymały przewód PUR – przewody skręcane, wysoka elastyczność i odporność
Przewód o długości 3 m, wykonany z materiału PUR, wyróżnia się wysoką elastycznością, odpornością na ścieranie, promieniowanie UV oraz działanie olejów. Jego konstrukcja (4 żyły skręcane, przekrój 0,34 mm², bezhalogenowa, bezołowiowa, wolna od kadmu powłoka) pozwala na użytkowanie w szerokim zakresie temperatur od -40°C do +85°C (okresowo do 90°C). Zwiększona odporność na zginanie i skręcanie predestynuje kabel do zastosowań w ruchomych częściach maszyn, gdzie wytrzymuje miliony cykli gięcia.
Schemat podłączenia oraz budowa

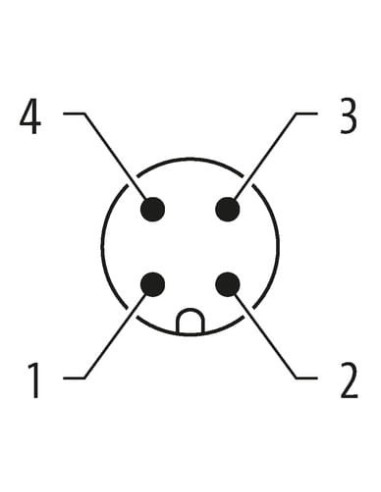

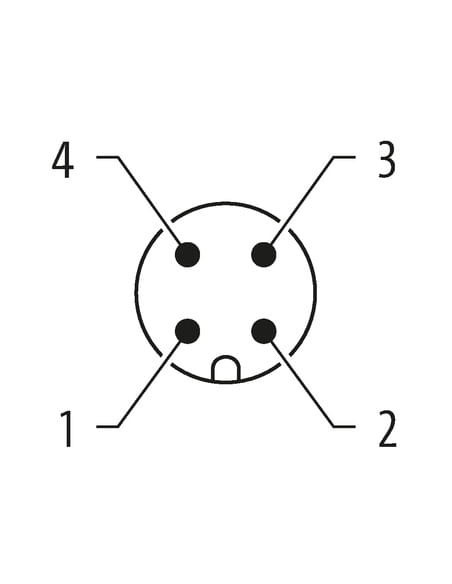

- Układ pinów: Standardowy dla M12 (zgodność z przedstawionym schematem – piny: brązowy, biały, niebieski, czarny).
- Montaż: Wersja prosta, przykręcana, z dodatkowym zabezpieczeniem przeciw wibracjom i przeciążeniom mechanicznym.
- Szczelność połączenia: Odpowiedni dobór uszczelek oraz radełkowane nakrętki gwarantują utrzymanie klas szczelności nawet w trudnych warunkach pracy.
Bezpieczeństwo i niezawodność – certyfikaty i ochrona
Złącze posiada szereg certyfikatów jakości oraz spełnia rekomendowane normy (cURus, zgodność z UL, IEC, DIN). Wysoka ochrona przed zakłóceniami elektromagnetycznymi, długa żywotność i niezawodność użytkowania sprawiają, że komponent będzie trafnym wyborem dla każdego projektu automatyki i robotyki przemysłowej, wymagającego solidnych, zabezpieczonych połączeń sygnałowych oraz zasilających.
