Męski prosty – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski-prosty do M12 żeński-prosty 4-pinowy – 7000-40021-6340200
Konektor M12 męski, prosty – M12 żeński, prosty z przewodem o długości 2 metrów to wytrzymałe, profesjonalne rozwiązanie dla przemysłu automatyki, maszyn i urządzeń wymagających szybkiego oraz pewnego podłączenia komponentów. Dzięki standardowi budowy M12, 4 piny, kodowanie A, przewód doskonale sprawdza się w środowiskach przemysłowych, gdzie niezawodność połączenia ma fundamentalne znaczenie.
Charakterystyka i zalety złącza M12 męski – żeński, kod produktu: 7000-40021-6340200
- Łatwe i szybkie podłączenie – złącza typowe dla automatyki przemysłowej zapewniają niezawodne połączenie czujników, elementów wykonawczych, siłowników oraz sterowników PLC.
- Wysoka odporność mechaniczna – metalowe, niklowane powłoki gwintów i blokady zapewniają ochronę przed uszkodzeniami mechanicznymi oraz korozją.
- Wytrzymałość na warunki przemysłowe – stopień ochrony IP65 / IP66K / IP67 umożliwia zastosowanie w miejscach narażonych na wilgoć, pył, oleje przemysłowe oraz agresywne środki chemiczne (odporność zależy od konkretnej aplikacji).
- Elastyczny przewód PUR – materiał przewodu (PUR) gwarantuje wysoką odporność na ścieranie, promieniowanie UV oraz oleje, co czyni go odpowiednim do pracy w wymagających warunkach produkcyjnych.
- Niskie promienie gięcia – idealny do instalacji w ruchomych prowadnicach, maszynach i robotach, gdzie występują dynamiczne obciążenia mechaniczne.
- Uniwersalność zastosowania – produkt jest kompatybilny ze złączami systemowymi zgodnymi z normą DIN EN 61076-2-101 (M12).
- Bezhalogenowy, bezołowiowy, wolny od FCKW i silikonu – doskonały do instalacji w miejscach o wysokich wymaganiach dotyczących ekologii i bezpieczeństwa.
Zastosowania przemysłowe i automatyka – złącza M12 4-pinowe
Złącze M12 4-pin dedykowane jest do szerokiego wachlarza zastosowań w przemyśle:
- Integratorzy maszyn i linii technologicznych
- Podłączanie czujników i aktuatorów
- Systemy sterowania PLC i napędów
- Infrastruktura automatyki, robotyka, stanowiska montażowe
- Rozwiązania IoT oraz aplikacje przemysłu 4.0
- Dzięki wysokiej klasie szczelności – także w przemyśle spożywczym, chemicznym i ciężkim
Prosty sposób montażu (włożenie i przykręcenie, możliwość użycia klucza SW13) oraz odporność na drgania zapewniają bezpieczeństwo użytkowania w środowiskach o podwyższonej wibracji.
Złącze M12 – budowa, schemat i szczegółowa konstrukcja

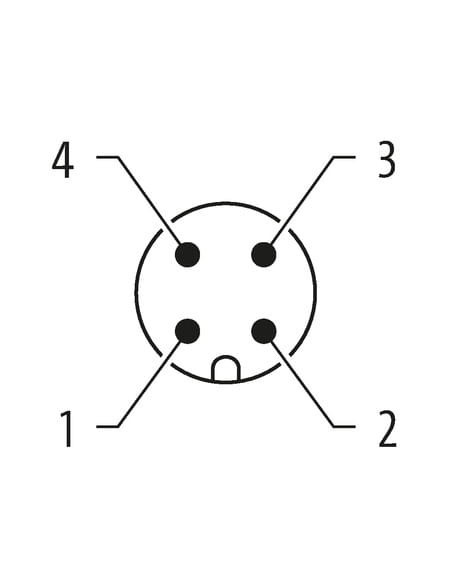

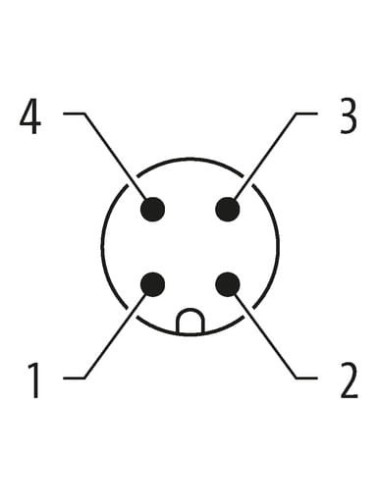

Obie strony konektora posiadają proste odejście przewodu i standardowy gwint M12 x 1. Korpus wykonano z trwałego odlewu cynkowego, a elementy blokujące i połączeniowe pokryto warstwą niklu dla zwiększenia żywotności. Złącza zapewniają pewny kontakt na 4 pinach, zgodnie ze schematem kodowania A (schemat połączeń dostępny na rysunku technicznym).
- Kolorystyka żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Przekrój przewodów: 0,34 mm² (elastyczna miedź, klasa 6)
- Liczba żył: 4 (skrętka miedziana, goła)
Bezpieczeństwo i certyfikacja
Złącze posiada certyfikat cURus. Odporność elektryczna wynosi do 250V AC/DC, natomiast wytrzymałość przewodu jest zgodna z normą DIN VDE 0298-4. Możliwa praca w szerokim zakresie temperatur (-40°C do +90°C, w zależności od trybu oraz czasu pracy). Bezpieczeństwo zapewnione jest również przez antywstrząsową blokadę montażową oraz odpowiednie zabezpieczenie przed zanieczyszczeniem (stopień 3).
Podsumowanie – konektor M12 męski – żeński, 2m, 4-piny, PUR
Konektor M12 męski – M12 żeński o długości 2 m sprawdza się w profesjonalnych instalacjach przemysłowych, automatyce oraz wszędzie tam, gdzie wymagana jest szybkość i niezawodność połączeń sygnałowych oraz zasilających. Trwałość, kompatybilność z wymagającymi warunkami środowiskowymi oraz szerokie spektrum zastosowań czynią ten produkt uniwersalnym wyborem dla każdego specjalisty z branży automatyki i przemysłu.
