Męski prosty – żeński 90°
M12 – M12, 8-piny
ekranowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Family construction form | M12 |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

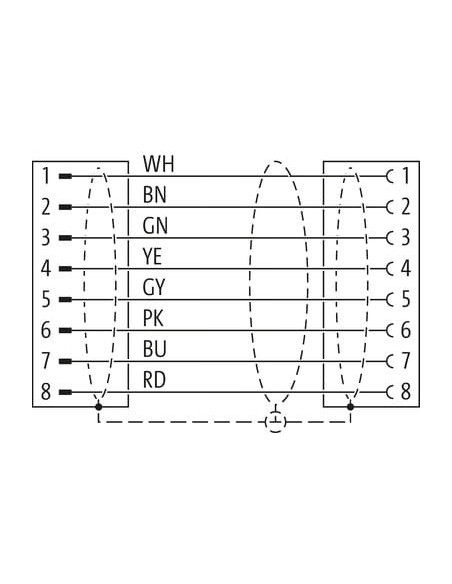

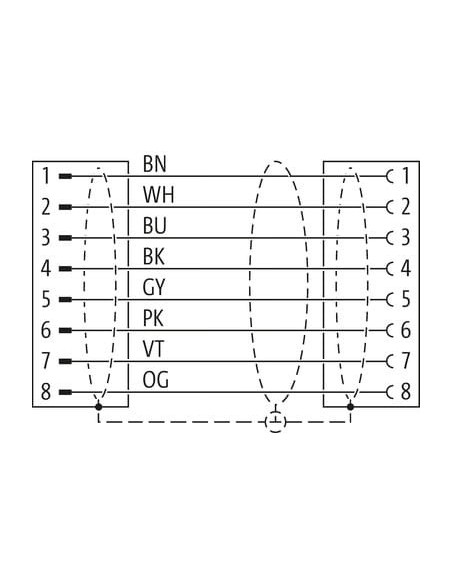

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Identyfikacja przewodu | 294 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

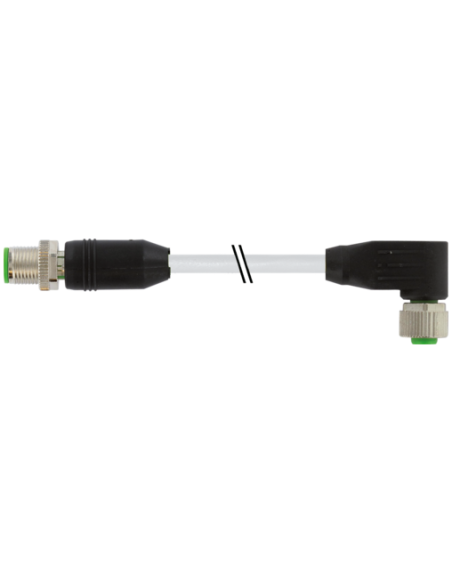

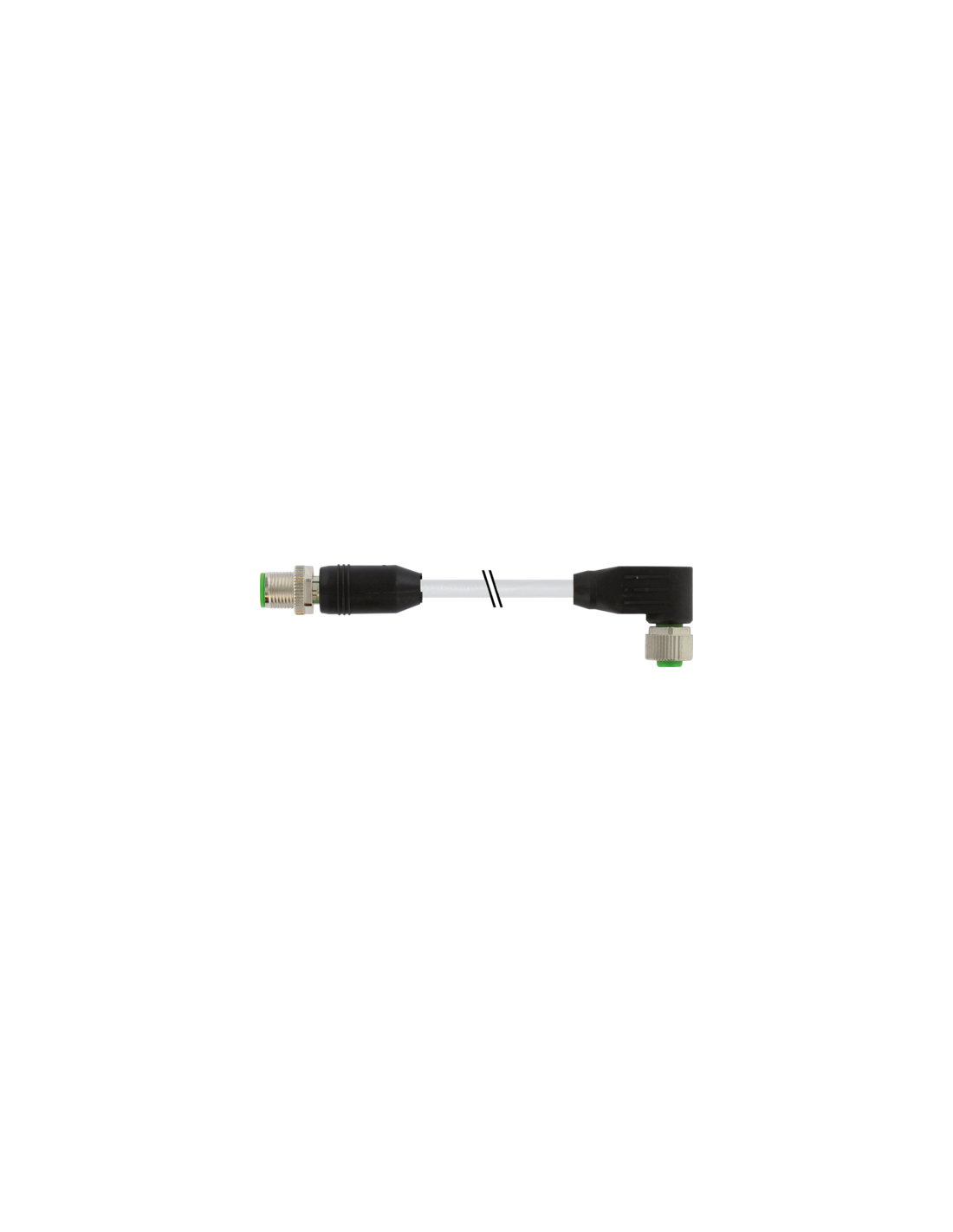

MM12 męski prosty / M12 żeński 90° ekranowany o kodzie produktu 7000-48051-2940750 to wysokiej jakości przewód połączeniowy o długości 7,5 m, który znajduje zastosowanie w zaawansowanych systemach automatyki przemysłowej. Zastosowane złącza M12 zapewniają niezawodną transmisję sygnałów oraz zasilania w środowiskach narażonych na zakłócenia elektromagnetyczne, wilgoć oraz zmienne warunki temperaturowe.
Kabel M12 8-pin ekranowany jest powszechnie wykorzystywany w systemach automatyki, przy maszynach, liniach produkcyjnych i rozproszonych instalacjach czujnikowych. Jest dedykowany do aplikacji, gdzie stabilność i niezawodność przesyłu danych mają kluczowe znaczenie, takich jak:
Wytrzymałość oraz odporność na zakłócenia
Kabel posiada ekranowanie z oplotem miedzianym (pokrytym cyną) o pokryciu 80%, skutecznie chroniące transmisję sygnału przed zakłóceniami elektromagnetycznymi. Dzięki temu jest idealny do pracy w otoczeniu silnych pól zakłócających, na przykład w pobliżu silników elektrycznych, falowników czy urządzeń spawalniczych.
Odporność na środki chemiczne oraz oleje
Obudowa złącza wykonana jest z tworzywa sztucznego o wysokiej odporności na czynniki chemiczne i oleje, co umożliwia montaż nawet w trudnych i agresywnych środowiskach przemysłowych.
Szeroki zakres temperatury pracy
Przewód przystosowany jest do pracy w zakresie temperatur od -25°C do +85°C (ciągła eksploatacja), a kabel od -40°C do 80°C/90°C, co zapewnia niezawodność w różnych warunkach otoczenia.
Solidne wykonanie i łatwość montażu
Plastikowa, radełkowana śruba M12 zapewnia pewne i szybkie połączenie oraz łatwą obsługę podczas instalacji. Kątowa budowa złącza żeńskiego (90°) umożliwia montaż w miejscach o ograniczonej przestrzeni.

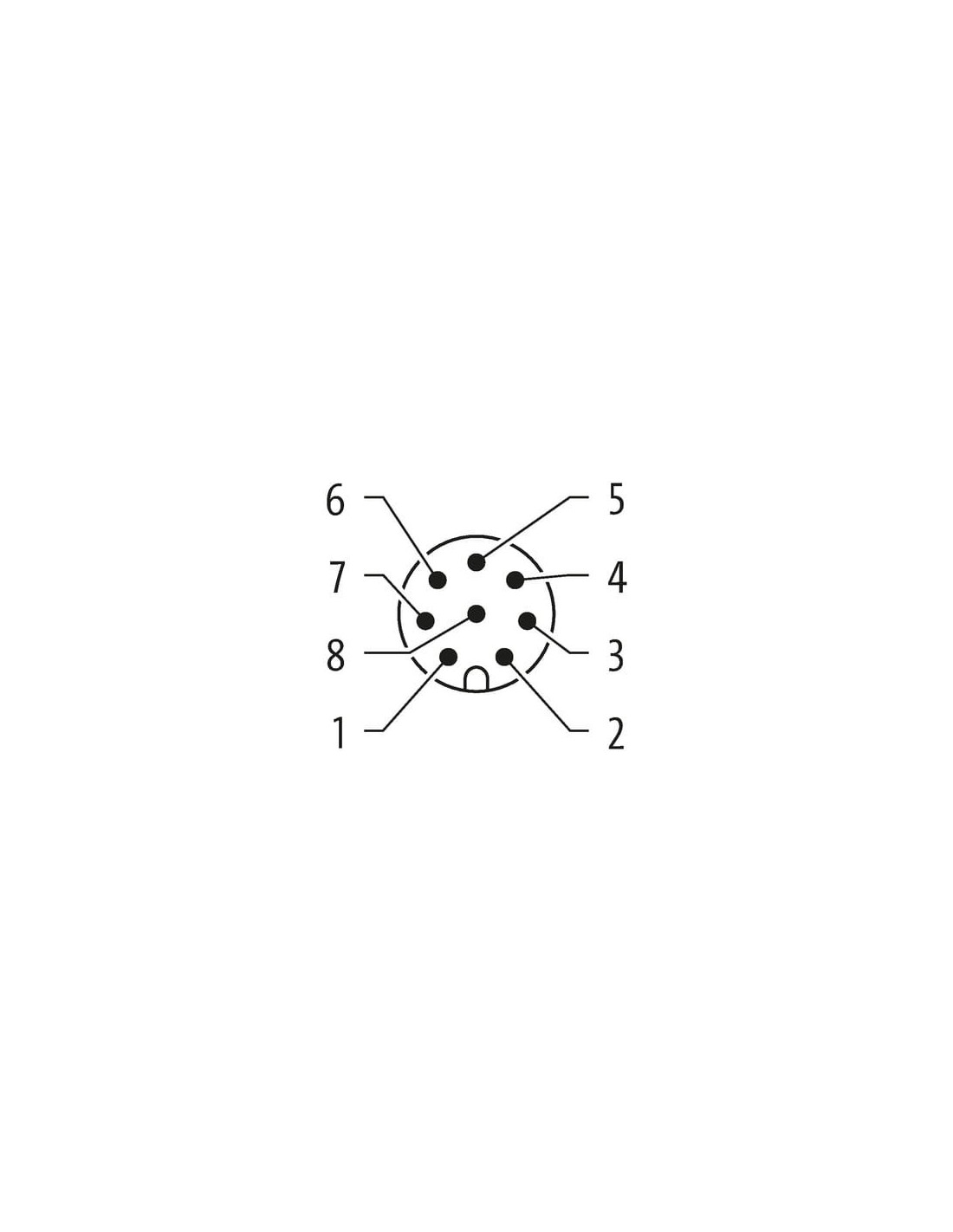

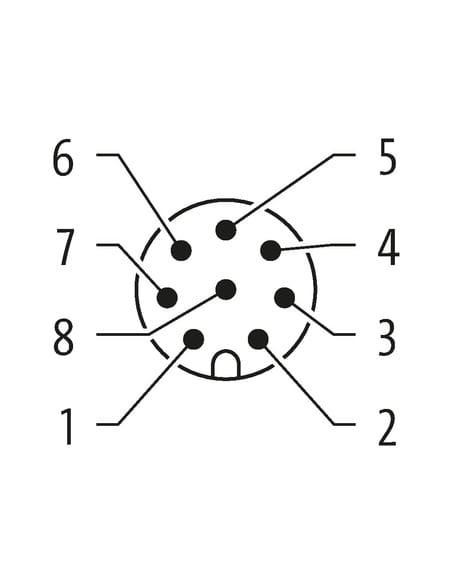

Złącza M12 umożliwiają szybkie i intuicyjne połączenie zarówno w nowych, jak i modernizowanych instalacjach automatyki przemysłowej. Standardowe rozmieszczenie pinów (8-pin) zapewnia kompatybilność z czujnikami, urządzeniami wykonawczymi i modułami IO.
Dokładne rysunki mechaniczne złącza męskiego i żeńskiego umożliwiają precyzyjne planowanie montażu nawet w ograniczonej przestrzeni.
Kabel posiada wymagane certyfikaty (cURus), spełnia normy bezpieczeństwa oraz zapewnia wysoki poziom ochrony urządzeń w układach elektrycznych kategorii I (IEC 60664-1). Stopień zanieczyszczenia 3 oznacza, że produkt nadaje się do typowych środowisk przemysłowych o podwyższonym poziomie zanieczyszczeń.
Przewód MM12 męski prosty / M12 żeński 90°, 8-pin ekranowany 7000-48051-2940750 to wytrzymałe i niezawodne rozwiązanie do przesyłania sygnałów i zasilania w systemach automatyki, maszynach oraz aplikacjach wymagających odporności na zakłócenia elektromagnetyczne i trudne warunki eksploatacji. Łatwość montażu, wszechstronność oraz jakość wykonania czynią ten produkt uniwersalnym wyborem do przemysłowych układów połączeniowych.
