Męski prosty – żeński 90°
M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,4 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

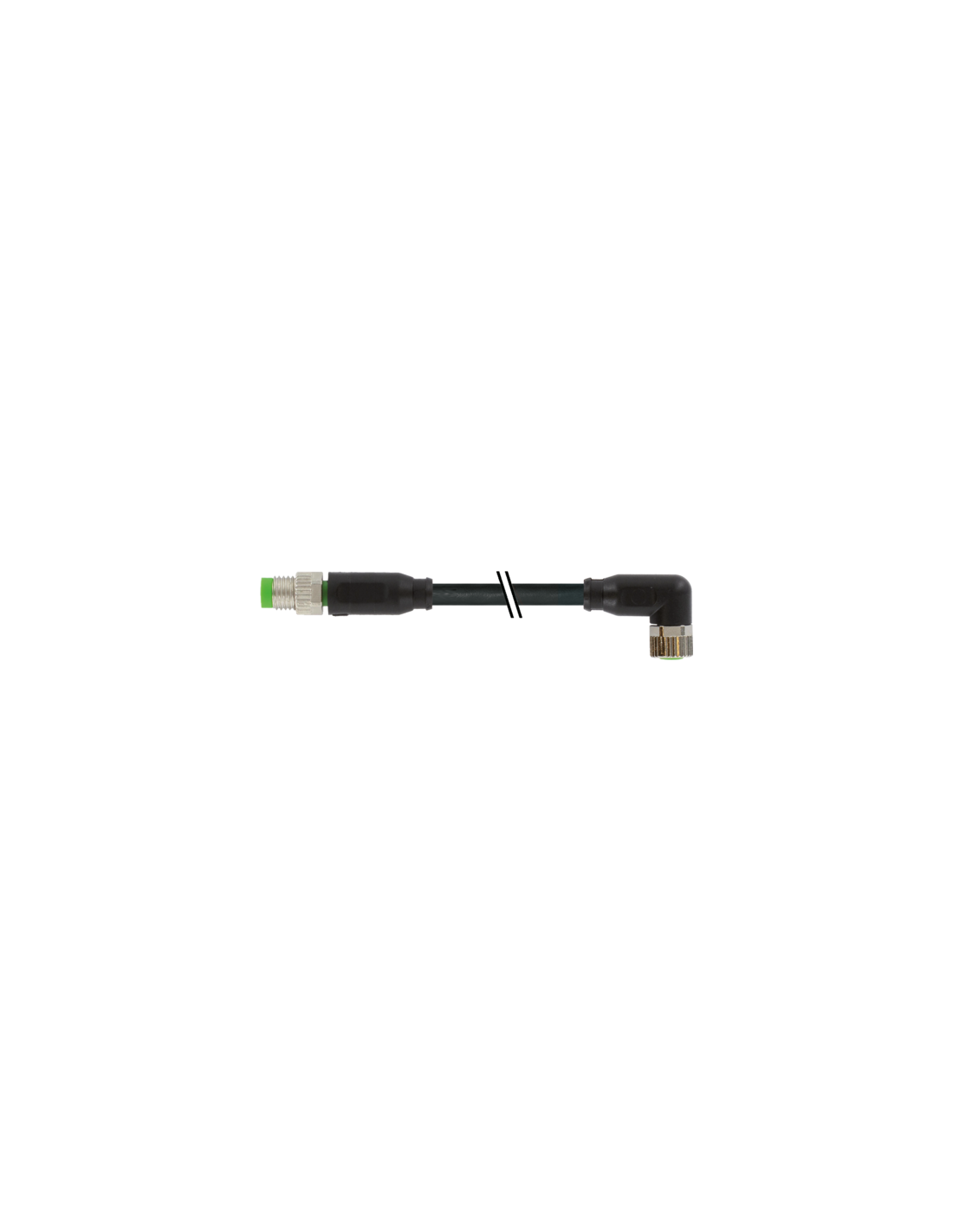

Złącze kablowe M8 męskie proste 0° / żeńskie kątowe 90° – 3 piny, 0,4 m – 7000-88025-6100040
Złącze kablowe M8 0°/90° to specjalistyczna przewodowa przejściówka o długości 0,4 m, wyposażona w jeden wtyk męski prosty oraz jeden wtyk żeński kątowy (90°). Kompaktowe wymiary oraz uniwersalne złącze M8 sprawiają, że jest to idealne rozwiązanie dla połączeń sygnałowych i zasilających w automatyce przemysłowej, robotyce oraz systemach czujników i aktuatorów.
Zastosowanie złącza kablowego M8-M8 w przemyśle
Kabel połączeniowy M8 doskonale nadaje się do integracji w szafach sterowniczych, urządzeniach diagnostycznych, systemach transportowych oraz liniach produkcyjnych. Gwarantuje stabilny i trwały przesył sygnału dzięki pozłacanym styków oraz odporności na wstrząsy i wibracje. Dzięki wysokiemu stopniowi ochrony IP65, IP67, IP68, IP66K, złącze może być stosowane w trudnych warunkach przemysłowych, gdzie wymagana jest szczelność oraz odporność na pył, wilgoć lub oleje.
Najważniejsze zalety i właściwości techniczne
- Kompaktowa budowa: krótka długość przewodu (0,4 m) pozwala na instalację w ograniczonych przestrzeniach.
- Wysoka odporność środowiskowa: etui z PUR gwarantuje odporność na chemikalia, oleje oraz działanie promieniowania UV.
- Wygoda montażu: gwint M8 x 1 oraz plastikowa śruba radełkowana ułatwiają szybki montaż i demontaż.
- Wysokie parametry elektryczne: maksymalne napięcie robocze DC 60 V oraz prąd do 4 A, co zwiększa bezpieczeństwo i niezawodność połączeń.
- Konstrukcja zgodna z normą DIN EN 61076-2-114: gwarancja kompatybilności z innymi urządzeniami automatyki przemysłowej.
- Odporność mechaniczna: specjalna konstrukcja skutecznie chroni przed uszkodzeniami wynikającymi z wibracji lub ruchu przewodu.
Typowe obszary zastosowania złącza M8 – M8
- Automatyka przemysłowa – czujniki, siłowniki, enkodery
- Robotyka i linie produkcyjne
- Przemysł spożywczy i farmaceutyczny
- Systemy wizyjne i sterowania maszyn
- Aplikacje zewnętrzne wymagające wysokiej ochrony przed kurzem i wilgocią
Wysoka trwałość i bezpieczeństwo użytkowania
Produkt spełnia wymagania dotyczące żywotności oraz niezawodności – zastosowane materiały gwarantują odporność na promieniowanie UV, działanie olejów, środków chemicznych oraz płomieni. Trójżyłowy przewód o przekroju 0,25 mm² i skrętce klasy 5 zapewnia optymalne parametry przesyłu sygnału nawet w dynamicznych warunkach pracy.

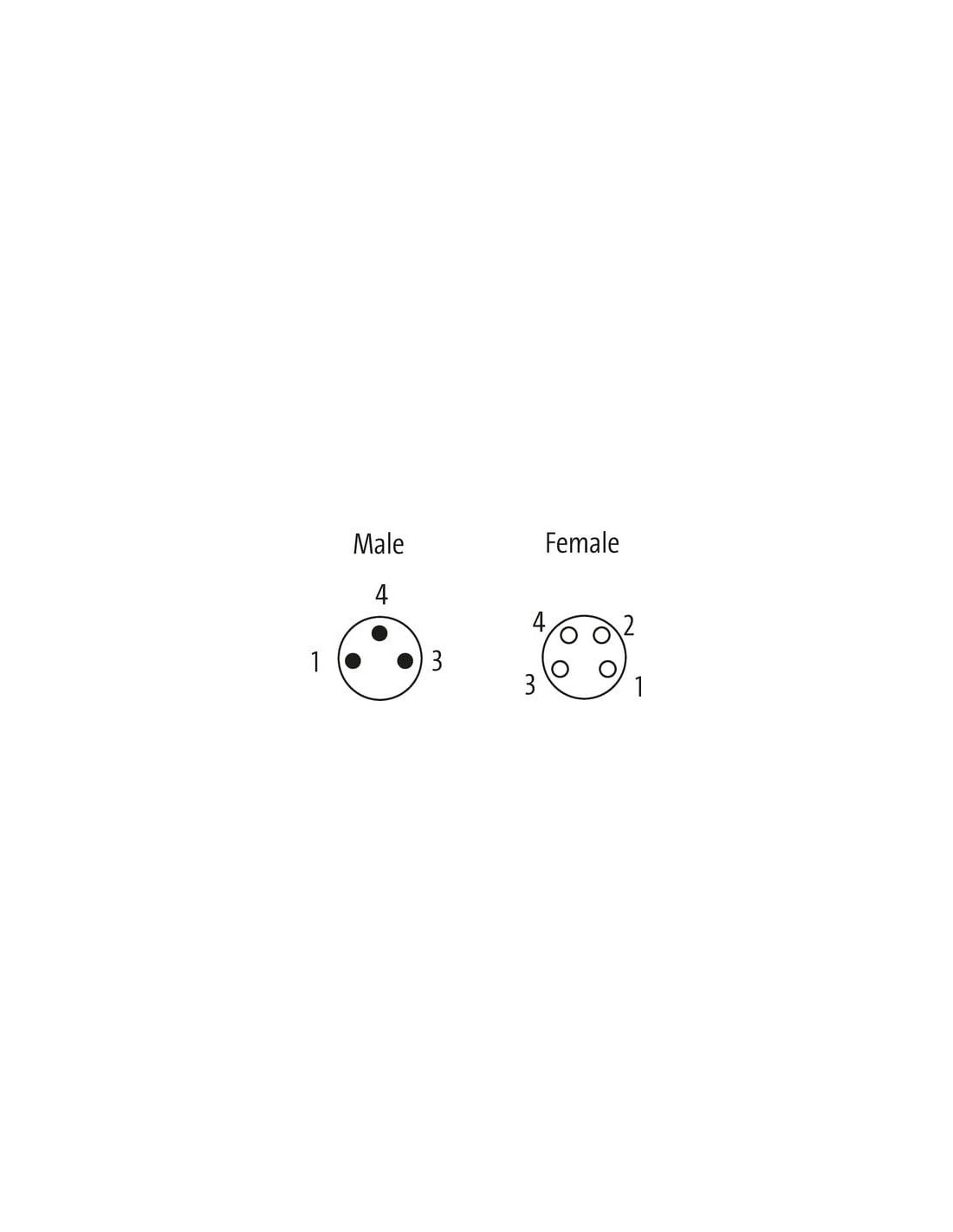

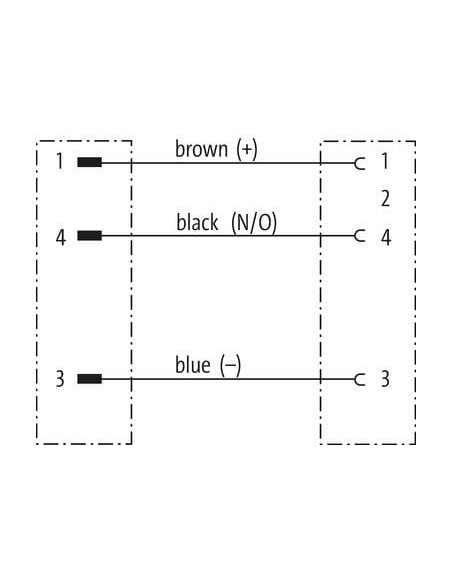

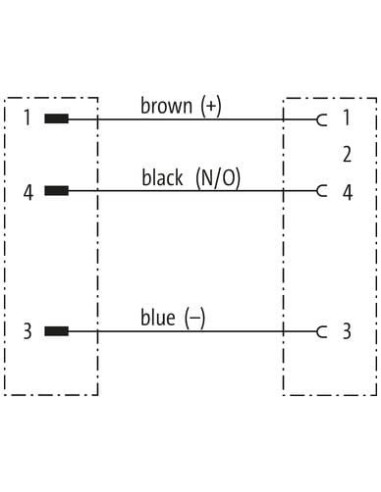

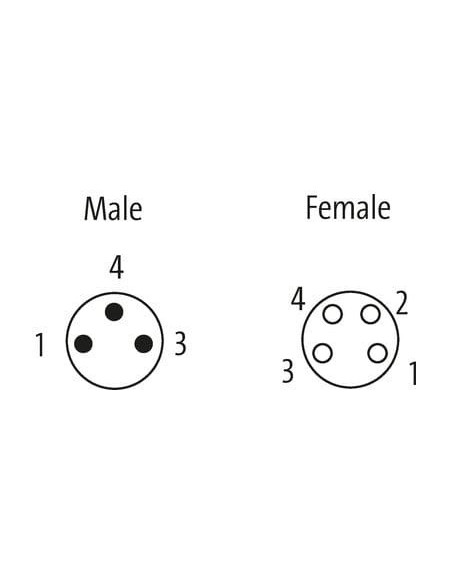

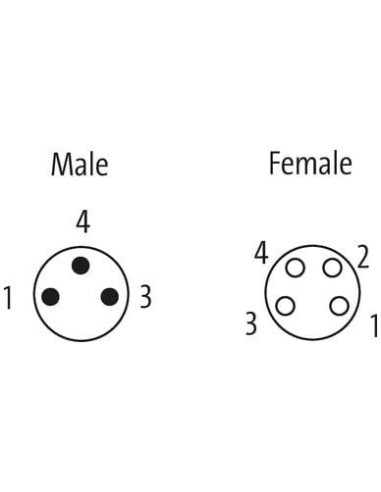

Schemat i sposób podłączenia kabli M8
Złącza są w pełni zgodne z powszechnym standardem M8. Typowa konfiguracja 3-żyłowa ułatwia integrację z większością urządzeń. Wyraziste oznaczenie pinów pozwala na szybki i pewny montaż.
Przykładowe cechy wyróżniające
- Brak diody LED wskaźnika stanu – idealny do klasycznych aplikacji przemysłowych.
- Blokada wykonana z niklowanego odlewu cynkowego oraz uszczelka FKM gwarantują trwałość.
- Kabel elastyczny (PVC), bezołowiowy i bezsilikonowy, odporny na ścieranie i działanie substancji szkodliwych.
- Bardzo dobry promień gięcia przy montażu stałym (5 x średnica zewnętrzna) oraz w ruchu (10 x średnica zewnętrzna).
Podsumowanie – gdzie sprawdzi się kabel M8–M8?
Kabel M8 męski 0° / M8 żeński 90° o numerze 7000-88025-6100040 to uniwersalne złącze do zastosowań w automatyce przemysłowej, pozwalające na niezawodne podłączenie oraz szybkie serwisowanie urządzeń. Produkt wyróżnia się wysoką szczelnością, wytrzymałością mechaniczną i elektryczną oraz łatwością integracji z istniejącymi systemami sterowania.
