Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

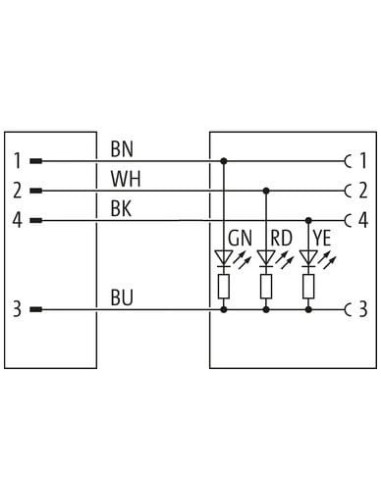

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 846 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 38,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 męskie 0° / M12 żeńskie 90° LED – przewód sygnałowy i zasilający kod 7000-40343-8460150
Złącze M12 4-pinowe z 3-diodową sygnalizacją LED przeznaczone jest do zastosowań w automatyce przemysłowej, systemach kontroli oraz innych aplikacjach wymagających niezawodnego przesyłu sygnału oraz zasilania. Produkt stanowi gotowy przewód połączeniowy wykonany na bazie przewodu PUR, który charakteryzuje się podwyższoną wytrzymałością mechaniczną oraz odpornością chemiczną.
Zastosowanie złącza M12 z LED — automatyka, robotyka, maszyny
Złącza M12 o prostym (męskim) i kątowym (żeńskim) zakończeniu z sygnalizacją diodową są dedykowane do pracy w wymagających środowiskach przemysłowych. Idealnie sprawdzają się jako interfejsy do czujników, siłowników, urządzeń wykonawczych, układów bezpieczeństwa oraz linii produkcyjnych. Wskaźniki LED (czerwony, zielony, żółty) ułatwiają diagnostykę pracy linii automatyki oraz szybkie rozpoznawanie stanów sygnałów.
Zalety złącza M12 z przewodem PUR
- Odporność na oleje, chemikalia oraz iskrzenie spawalnicze — przystosowane do pracy w trudnych warunkach.
- Podwyższona ochrona IP65 / IP66K / IP67 — gwarantuje zabezpieczenie przed pyłem, wilgocią i strugami wody.
- Elastyczność i trwałość przewodu PUR — umożliwiają zastosowanie w ruchomych aplikacjach, także na prowadnikach C-track.
- Pozłacane styki — zapewniają pewne połączenie i doskonałą przewodność.
- Prosty montaż — gwint M12 x 1 oraz klucz SW13 umożliwiają szybkie podłączenia instalacyjne.
- Wyraźna sygnalizacja stanu dzięki trzem LED — ułatwia serwis i rozruch maszyn.
- Praca w szerokim zakresie temperatur od -25°C do +85°C.
Typowe zastosowania złącza M12 LED
- Automatyzacja i robotyka przemysłowa
- Maszyny pakujące, sortujące i transportujące
- Systemy kontroli i bezpieczeństwa linii produkcyjnych
- Przemysł motoryzacyjny – stanowiska montażowe i testowe
- Połączenia między czujnikami, siłownikami i sterownikami PLC
Właściwości elektryczne i mechaniczne – bezpieczeństwo i pewność w każdej aplikacji
Prezentowany przewód sygnałowy M12 o długości 1,5 m umożliwia przesył sygnałów oraz zasilania prądami do 4 A (kontakt) przy napięciu roboczym do 30 V DC. Jest odporny na skręcanie, gięcie oraz obciążenia dynamiczne. Zgodność z normą DIN EN 61076-2-101 czyni go standardem w europejskich systemach automatyki.
Konstrukcja i bezpieczeństwo użytkowania
- Korpus z tworzywa sztucznego z powłoką Safe-Cover.
- Zaciski śrubowe i odlew cynkowy zapewniają solidność wykonania.
- Obudowa odporna na uszkodzenia mechaniczne i wibracje.
- Kodowanie A zapobiega błędnej polaryzacji połączenia.
Doskonałe parametry kabla PUR
Wytrzymałość przewodu na ścieranie, zginanie oraz odporność na kontakt z olejami, chłodziwami i płynami technologicznymi predestynuje go do pracy także na stanowiskach z robotami i maszynami wymagającymi częstego ruchu kabla. Izolacja wolna od halogenów, ołowiu i kadmu zapewnia bezpieczeństwo dla instalacji i środowiska pracy.
Złącze M12 męskie 0° / M12 żeńskie 90°, LED — kod 7000-40343-8460150 to wybór gwarantujący niezawodność oraz szybką identyfikację stanów pracy urządzeń w każdej nowoczesnej instalacji przemysłowej.
