Męski prosty – żeński proste
M8 – M8, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |

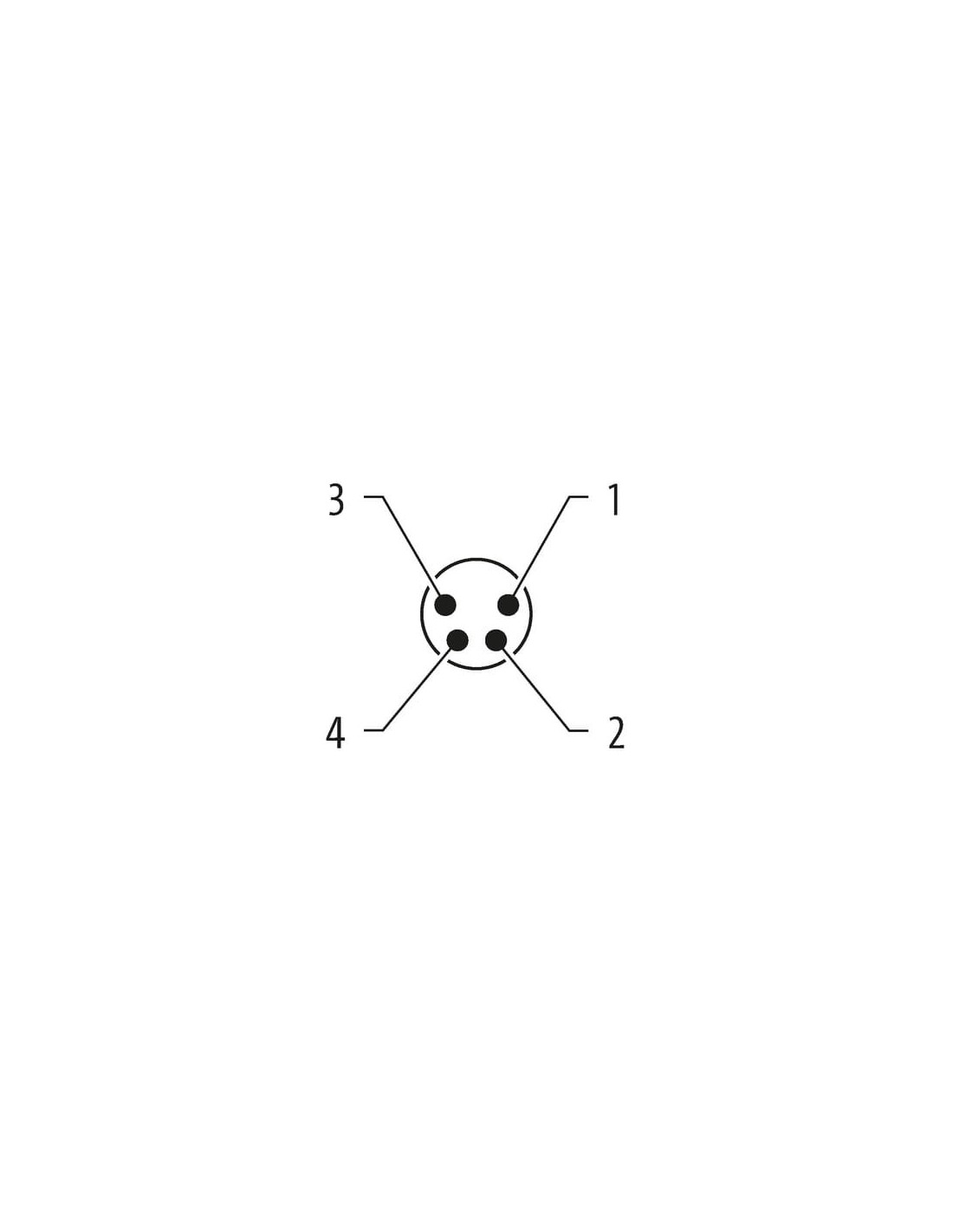

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M8 męskie 0° / M8 żeńskie 0° ekranowane – przewód 7,5 m | 7000-89511-6410750
Przewód M8 męski 0° / M8 żeński 0° ekranowany to wysokiej jakości przewód połączeniowy o długości 7,5 metra, wyposażony w standardowe złącza M8 typu prostego, 4-pinowe, zgodne z normą DIN EN 61076-2-114. Produkt został zaprojektowany z myślą o zapewnieniu niezawodnych połączeń w aplikacjach przemysłowych, automatyce oraz środowiskach wymagających wysokiej odporności mechanicznej i chemicznej.
Kabel połączeniowy M8 – wytrzymałość i niezawodność w warunkach przemysłowych
Złącze ekranowane gwarantuje ochronę przed zakłóceniami elektromagnetycznymi, zwiększając stabilność transmisji sygnału nawet w środowiskach o dużym natężeniu zakłóceń. Osłona kabla wykonana z PUR zapewnia wysoką trwałość oraz odporność na ścieranie, oleje i wiele agresywnych substancji chemicznych. Dzięki klasom ochrony IP65, IP66K, IP67 i IP68, przewód jest odpowiedni do zastosowań zarówno wewnętrznych, jak i zewnętrznych, w wymagających warunkach.
Zastosowania przewodu M8 ekranowanego
- Podłączanie czujników i siłowników w maszynach oraz urządzeniach przemysłowych
- Wykorzystanie w systemach automatyki przemysłowej oraz robotyce
- Instalacje wymagające ochrony przed zakłóceniami elektromagnetycznymi (EMC)
- Połączenia w trudnych warunkach środowiskowych – odporność na kurz, wodę, oleje i środki chemiczne
- Aplikacje narażone na wibracje oraz skrajne temperatury robocze
Najważniejsze cechy kabli M8 4-pin ekranowanych
- Długość kabla 7,5 m – umożliwia elastyczne prowadzenie instalacji nawet w dużych systemach
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe oraz odporność na zginanie
- Odporność chemiczna – powłoka PUR zapewnia ochronę przed olejami, chemikaliami i płomieniem
- Doskonałe ekranowanie – oplot miedziany, ocynowany i ekranowanie na poziomie 80%
- Ekologia i bezpieczeństwo – materiał bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu
Możliwości zastosowania i funkcjonalności
M8 męski 0° / M8 żeński 0° ekranowany sprawdza się doskonale w połączeniach wymagających zarówno sygnałowych, jak i zasilających w automatyce, systemach sterowania, maszynach produkcyjnych oraz instalacjach mobilnych. Ekranowanie ogranicza ryzyko zakłóceń, co jest niezwykle istotne w precyzyjnych systemach pomiarowych i sterujących.
Zastosowanie elastycznego przewodu, odpornego na wielokrotne zginanie oraz skręcanie, pozwala na montaż w ruchomych elementach maszyn (np. C-track). Uniwersalny charakter złączy M8 sprawia, że mogą być jednym z kluczowych elementów infrastruktury przesyłu danych i zasilania w nowoczesnych liniach produkcyjnych.
Podsumowanie – kabel połączeniowy M8 ekranowany 4-pin
Wybierając przewód M8 męski 0° / M8 żeński 0° ekranowany o kodzie 7000-89511-6410750, zyskujesz niezawodne połączenie elektryczne o szerokim zakresie zastosowań przemysłowych, dużą wytrzymałość oraz odporność na trudne warunki środowiskowe. To idealne rozwiązanie do budowy stabilnych i trwałych systemów automatyki, sterowania czy robotyki. Produkt pozwala utrzymać wysoką jakość przesyłu sygnału oraz chroni instalację przed niepożądanym wpływem zakłóceń zewnętrznych.
