AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

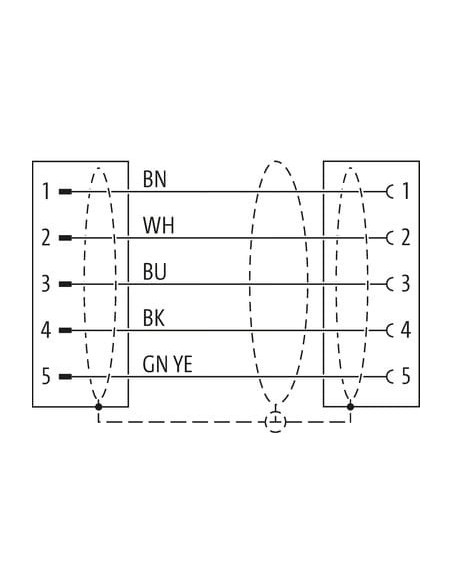

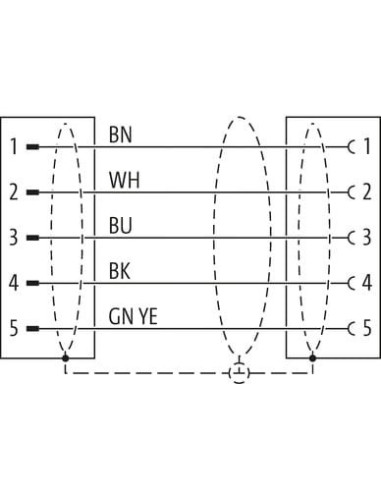

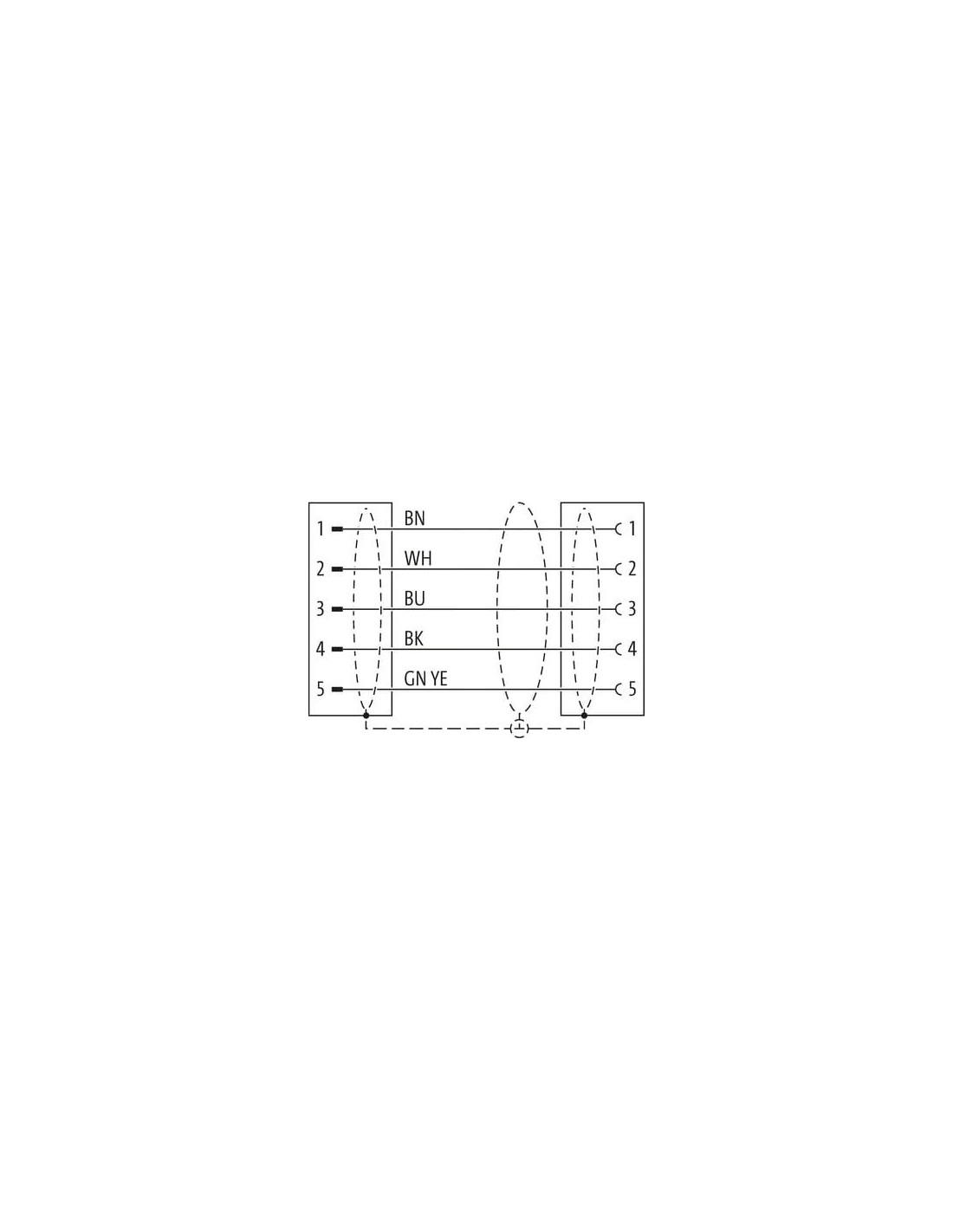

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

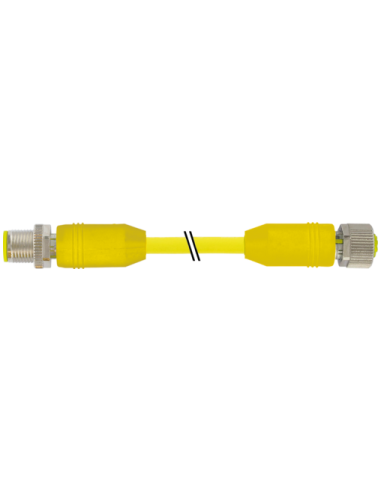

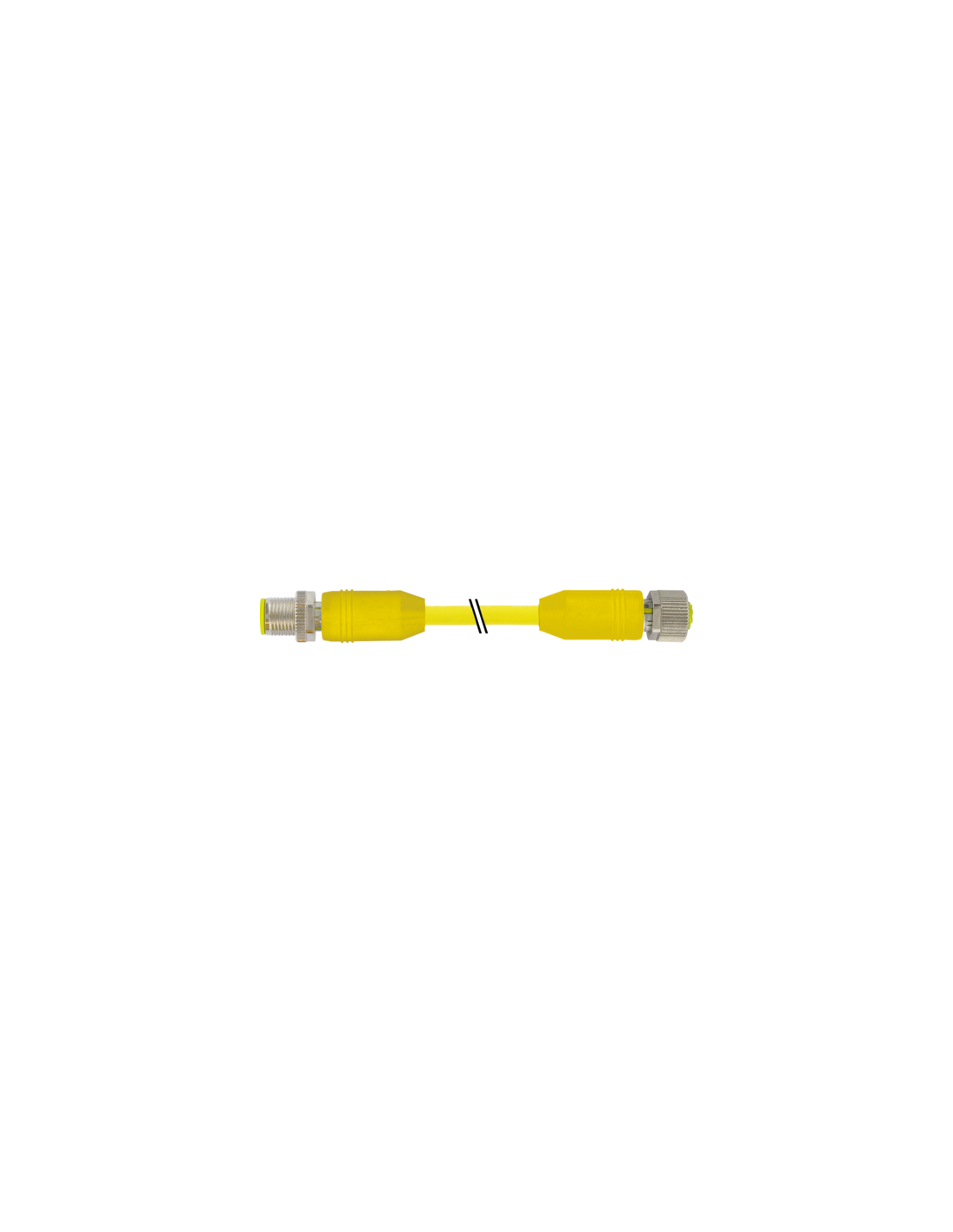

Konektor M12 męski – żeński prosty, ekranowany, 5-pinowy AIDA 7030-40521-0420150: Zastosowania i zalety
Konektor M12 męski – M12 żeński, prosty, 5-pinowy to wysokiej jakości rozwiązanie do przemysłowych aplikacji automatyki, które wymagają niezawodności, elastyczności oraz zaawansowanej odporności na czynniki zewnętrzne. Produkt spełnia normę AIDA, posiada kodowanie A i jest wyposażony w ekranowany kabel o długości 1,5 m oraz wysoki stopień ochrony (IP65, IP66K, IP67), co umożliwia jego wykorzystanie w trudnych warunkach przemysłowych.
Zalety konektora M12 – niezawodność i trwałość w przemyśle
- Odporność na czynniki chemiczne i oleje – dzięki obudowie z tworzywa sztucznego oraz kablowi z płaszczem PUR, konektor gwarantuje długą żywotność nawet w środowiskach o podwyższonym ryzyku występowania agresywnych mediów.
- Ekranowany kabel – oplot miedziany ocynowany zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest istotne w aplikacjach automatyki i robotyki.
- 5-pinowe złącze – umożliwia jednoczesne przesyłanie sygnałów i zasilania, co zwiększa funkcjonalność w nowoczesnych instalacjach przemysłowych.
- Bezhalogenowy, bezołowiowy materiał – podnosi bezpieczeństwo użytkowania oraz minimalizuje ryzyko powstawania szkodliwych gazów podczas awarii.
- Bezpieczny montaż – złącza typu „włożone, przykręcane” oraz zabezpieczenie przeciwwstrząsowe umożliwiają stabilną instalację nawet przy intensywnych drganiach.
- Elastyczność zastosowań – możliwość dostawy kabli o różnych długościach na życzenie pozwala dostosować produkt do niemal każdej aplikacji.
Typowe zastosowania konektora M12 prostego w automatyce
Konektory przemysłowe M12 to sprawdzone rozwiązanie do:
- zapewnienia niezawodnych połączeń sygnałowych i zasilających w maszynach i liniach produkcyjnych,
- instalacji w szafach sterowniczych oraz zasilania czujników, siłowników czy modułów IO-Link,
- aplikacji wymagających odporności na czynniki mechaniczne, dzięki wysokiej klasie szczelności IP oraz solidnej konstrukcji,
- zastosowań mobilnych, robotycznych i automatyki procesowej, gdzie istotna jest ochrona przed zakłóceniami EMI,
- rozbudowy sieci przemysłowych z wysokimi wymaganiami dotyczącymi trwałości oraz jakości połączeń.
Konstrukcja i wytrzymałość – przemyślane detale konektora M12
Konektor M12 posiada solidne wykonanie z elementów niklowanych oraz z cynkowego odlewu ciśnieniowego, co dodatkowo zwiększa jego odporność na uszkodzenia mechaniczne. Skrętka miedziana w przewodach (klasa 6), niska rezystancja oraz zaawansowane ekranowanie przewodu umożliwiają pewny przesył sygnałów nawet na dłuższych odcinkach (długość kabla 1,5 m – inne długości na zamówienie).
Konektor M12 – bezpieczeństwo i kompatybilność
- Certyfikaty cURus – potwierdzają zgodność z międzynarodowymi normami dla komponentów elektrycznych.
- Uniwersalna kompatybilność – możliwość zastosowania w systemach różnych producentów automatyki, dzięki zachowaniu standardów budowy M12 oraz uniwersalnego kodowania.
- Optymalna ochrona przed kurzem i wodą – stopień ochrony do IP67 zapewnia bezproblemową eksploatację także w wymagających warunkach środowiskowych.
Dzięki wysokim parametrom elektrycznym i mechanicznym, konektor M12 męski–żeński AIDA 7030-40521-0420150 jest idealnym wyborem do niezawodnych połączeń w branży maszynowej, automatyce przemysłowej, logistyce oraz robotyce.
