Męski prosty – żeński proste
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

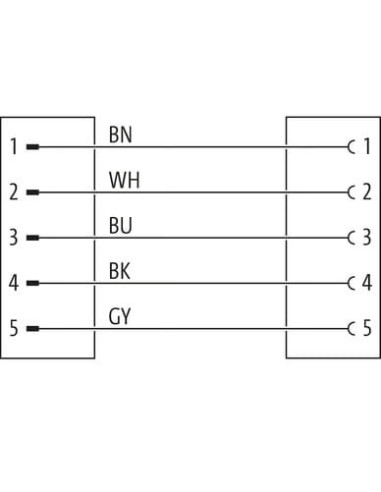

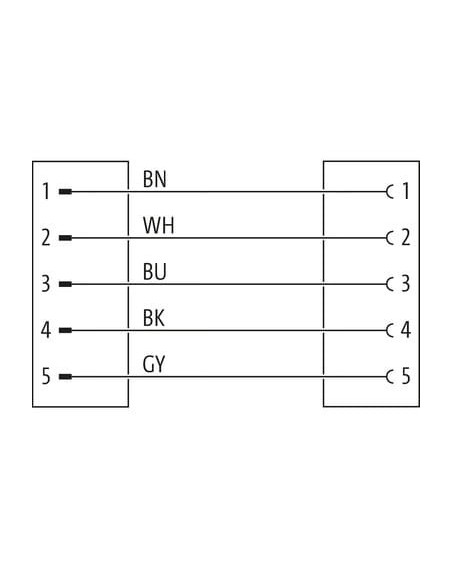

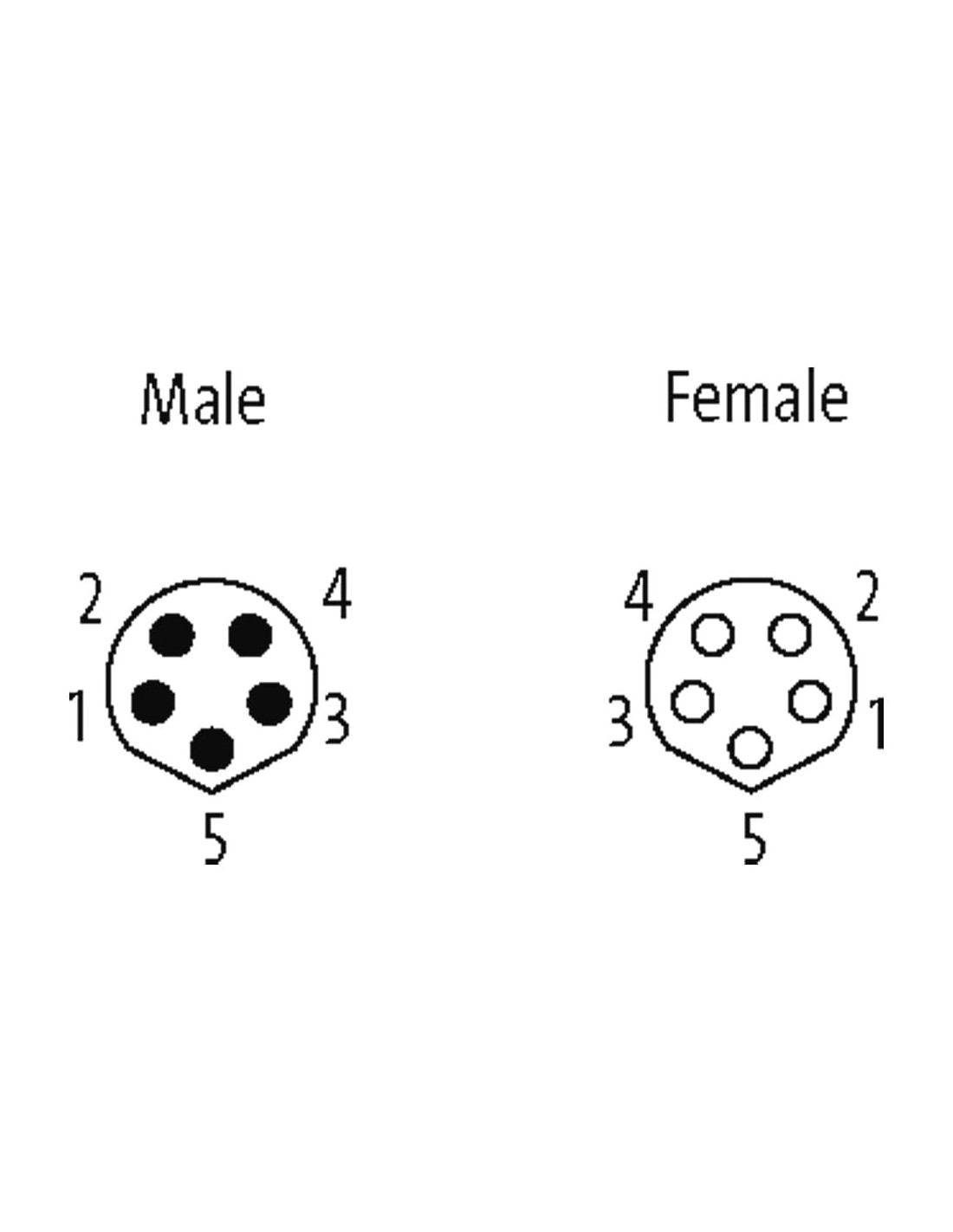

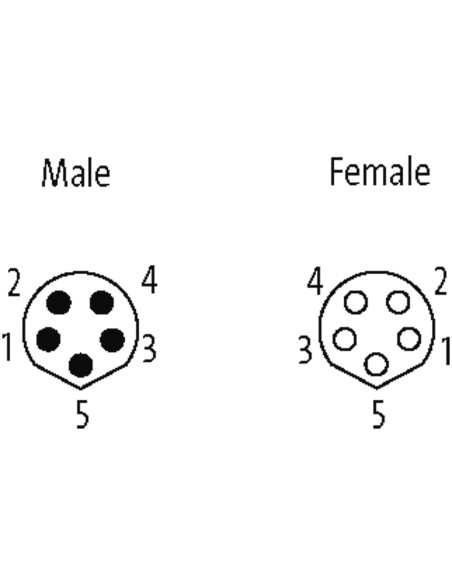

| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

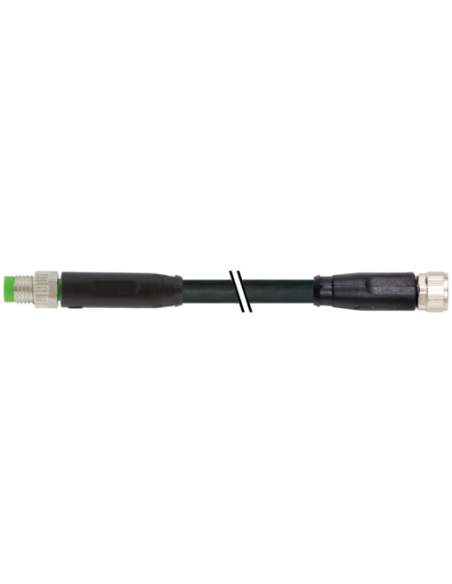

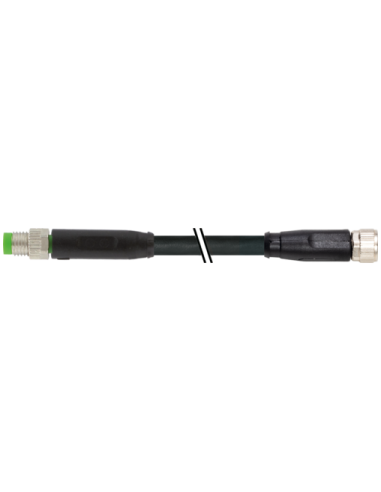

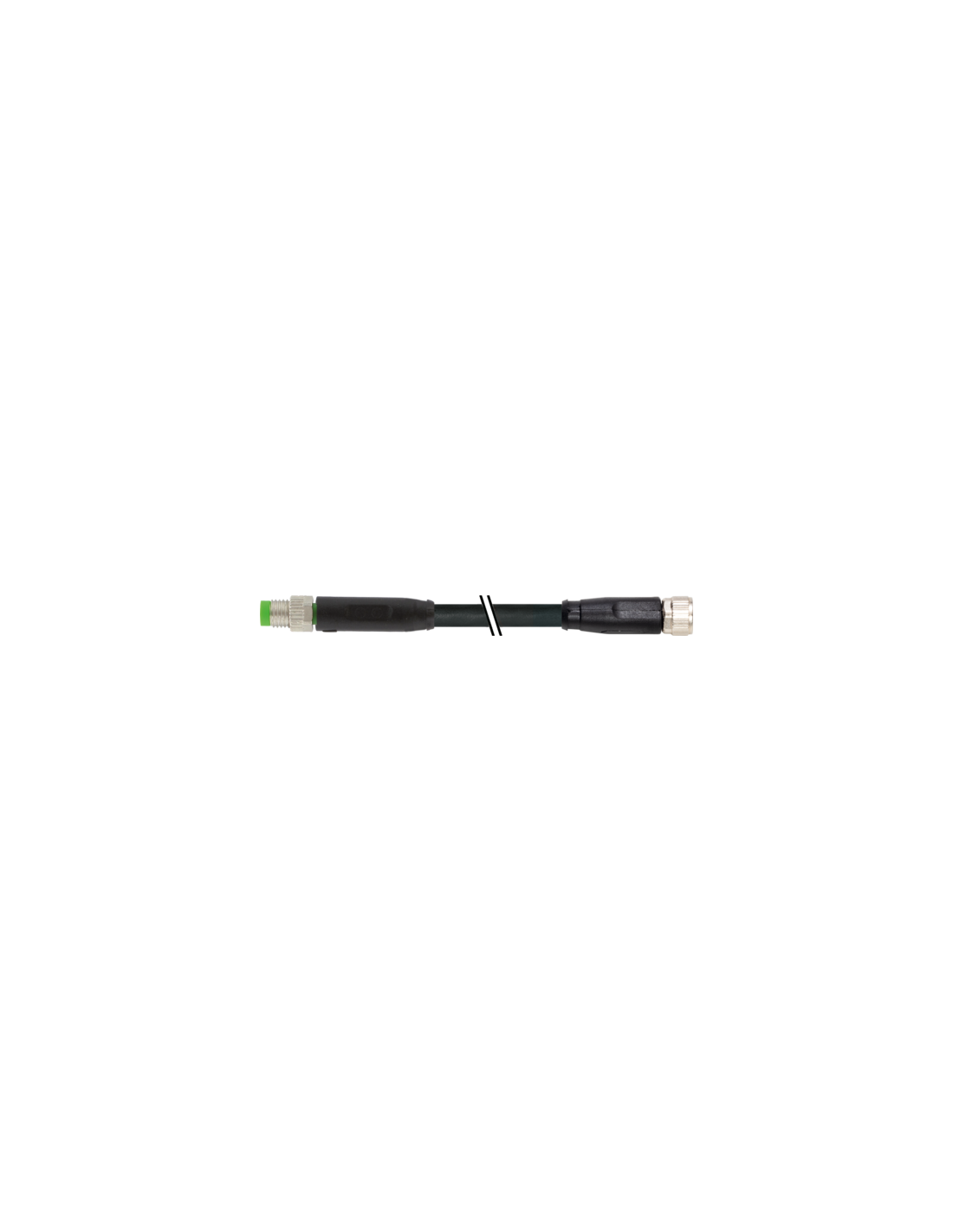

Złącze M8 męskie i żeńskie 5-pinowe B-kod – kabel 3 m 7000-89301-6950300
Złącze M8 męskie 0° - M8 żeńskie 0° B-kod to wytrzymały i precyzyjny przewód połączeniowy dedykowany do zastosowań automatyki przemysłowej, systemów sterowania oraz aplikacji wymagających wysokiej niezawodności i odporności na warunki środowiskowe. Zastosowanie popularnego standardu M8 5-pin (B-kodowanie) zapewnia szeroką kompatybilność i wszechstronność w integracji z wieloma urządzeniami.
Charakterystyka i konstrukcja złącza prostego M8 B-kod
Produkt wyposażony jest w złącza proste: męskie oraz żeńskie, umożliwiające szybkie i niezawodne połączenie komponentów instalacji automatycznych. Obudowa wykonana z tworzywa TPU zapewnia bardzo dobrą odporność chemiczną oraz na oleje. Pozłacane styki gwarantują wysoką przewodność elektryczną i minimalizują ryzyko utleniania.
- Długość kabla: 3 m
- Liczba pinów: 5 (B-kod)
- Stopień ochrony: IP67
- Zakres temperatury pracy: od -30°C do +80°C
- Przewód: 5-żyłowy, czarna izolacja zewnętrzna PUR odporna na ścieranie, oleje i płomienie
- Wytrzymałość mechaniczna: odporny na drgania, z zabezpieczeniem przeciwwstrząsowym
- Cykle wtykowe: min. 100
Zastosowania złącza przemysłowego M8 B-kod 5-pin
Złącze M8 męskie – żeńskie z B-kodowaniem jest idealnym rozwiązaniem do połączeń sygnałowych i zasilających w środowiskach o podwyższonych wymaganiach dotyczących odporności na wilgoć, pył oraz agresywne substancje przemysłowe. Sprawdza się szczególnie w:
- automatyce przemysłowej i systemach sterowania maszyn
- sensorach i modułach pomiarowych
- robotyce, liniach produkcyjnych i technologicznych
- systemach transportu i logistycznych
- instalacjach wymagających szybkiego i bezpiecznego montażu przewodów
Najważniejsze zalety złącza M8 męskiego i żeńskiego B-kod
- Wysoka odporność na czynniki środowiskowe dzięki klasie szczelności IP67
- Pozłacane styki zapewniające niezawodne połączenie nawet w trudnych warunkach pracy
- Materiał płaszcza PUR gwarantujący wytrzymałość oraz elastyczność przewodu
- Odporność na płomień, oleje, benzynę i większość środków chemicznych wykorzystywanych w przemyśle
- Łatwy montaż – przewód wyposażony w opaskę kodującą oraz możliwość mocowania z wykorzystaniem kabli zaciskowych
Budowa i bezpieczeństwo użytkowania
Wysoka jakość użytych materiałów oraz przemyślana konstrukcja przekładają się na długotrwałą i bezawaryjną eksploatację. Złącze posiada blokadę typu M8 x 1 oraz uszczelkę FKM, co skutecznie chroni połączenie przed wnikaniem wody, pyłu i innych zanieczyszczeń.
Produkt spełnia wymagania norm i standardów bezpieczeństwa stosowanych w przemyśle, w tym EN IEC 60529, oraz posiada szeroką odporność na ekstremalne warunki użytkowania.
