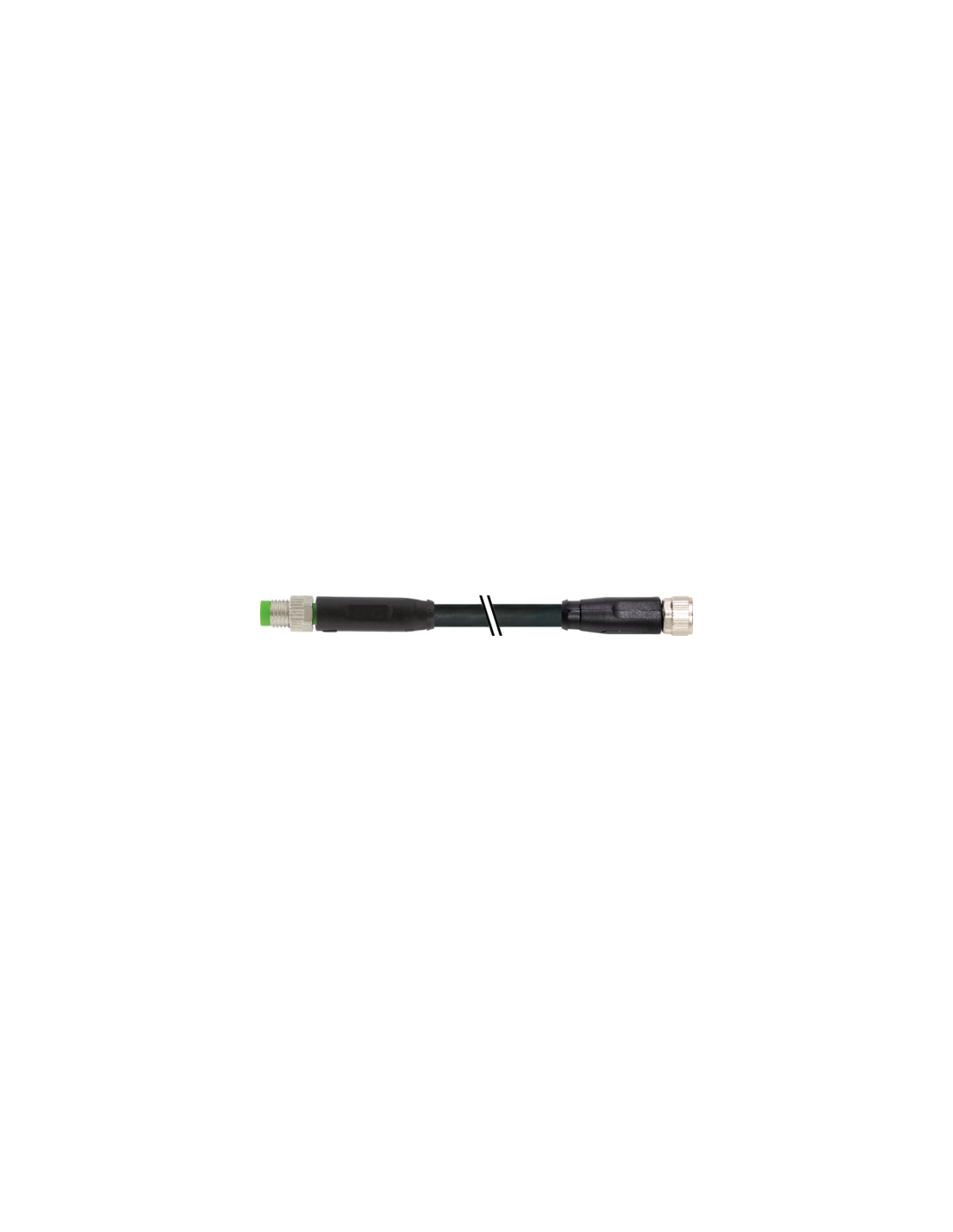

Męski prosty – żeński proste
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

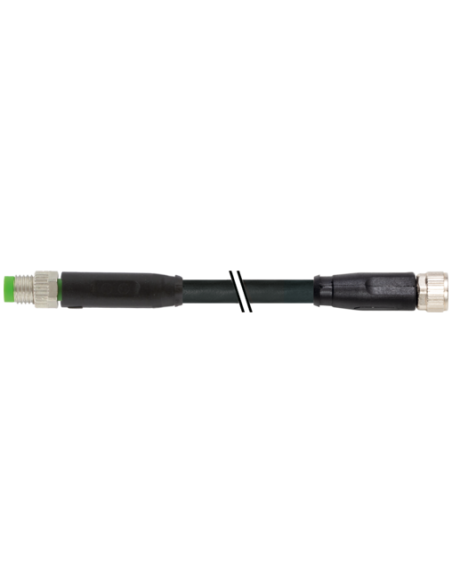

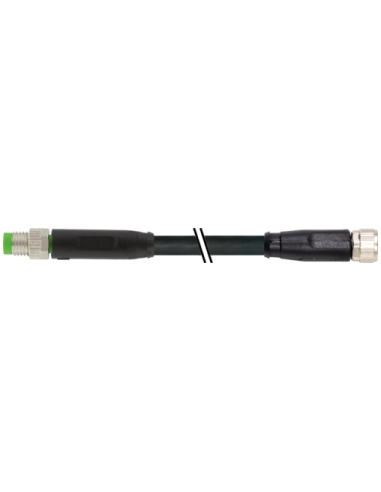

Konektor M8 męski – żeński, 8-pinowy, 2 m – Przewód sygnałowy przemysłowy
Konektor M8 męski, prosty – M8 żeński, prosty o długości 2 metrów to wysokiej jakości przewód połączeniowy do zastosowań przemysłowych i automatyki. Produkt (kod: 7000-89341-6960200) znajduje szerokie zastosowanie w połączeniach czujników, elementów wykonawczych oraz systemów sterowania, gdzie wymagana jest niezawodność transmisji sygnałów i odporność na warunki przemysłowe.
Zastosowanie konektora M8 8-pinowego
Konektor M8 8-pinowy doskonale sprawdza się w:
- automatyce przemysłowej – połączenia czujników, siłowników, enkoderów, elementów pomiarowych;
- robotyce – zasilanie i transmisja sygnałów pomiędzy manipulatorami a szafami sterowniczymi;
- maszynach produkcyjnych i liniach automatycznych – niezawodne połączenia elementów wymagających wielostykowych przewodów;
- systemach transportujących – komponenty systemów wizyjnych, urządzenia peryferyjne.
Wytrzymałość oraz parametry techniczne konektora M8
Konektor M8 wykonany jest z trwałej obudowy z tworzywa sztucznego o bardzo dobrej odporności chemicznej i wytrzymałości mechanicznej. Zastosowane materiały gwarantują odporność na oleje oraz warunki wymagające kontaktu z agresywnymi mediami (zaleca się sprawdzenie odporności w konkretnym zastosowaniu). Stopień ochrony IP67 zapewnia pełną ochronę przed wnikaniem pyłów i wody (przy właściwym montażu – włożone i dokręcone połączenie).
Cechy i zalety produktu – przewód M8 2m, 8-pinowy
- Standard przemysłowy M8 – gwint M8 x 1, szeroko stosowany w automatyce;
- 8 pozłacanych pinów – zapewnia wysoką jakość i stabilność połączenia sygnałowego;
- Odporny na drgania oraz wstrząsy – zabezpieczenie przeciwwstrząsowe;
- Szeroki zakres temperatur pracy od -30 °C do +80 °C (zarówno dla przewodu, jak i konektora);
- Wysoka żywotność mechaniczna – minimum 100 cykli łączeniowych;
- Powłoka blokady niklowana, blokada z odlewu cynkowego;
- Izolacja żył z polipropylenu (PP), powłoka PUR, żyła z miedzi – gwarancja elastyczności i odporności chemicznej;
- Kolor żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony;
- Trwały przewód o długości 2m – możliwość zamówienia innych długości na życzenie.

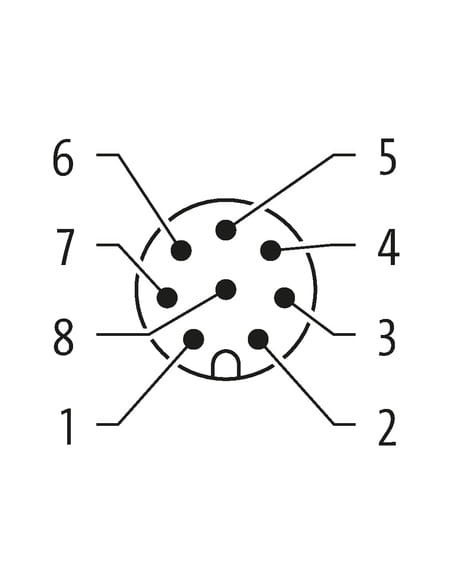

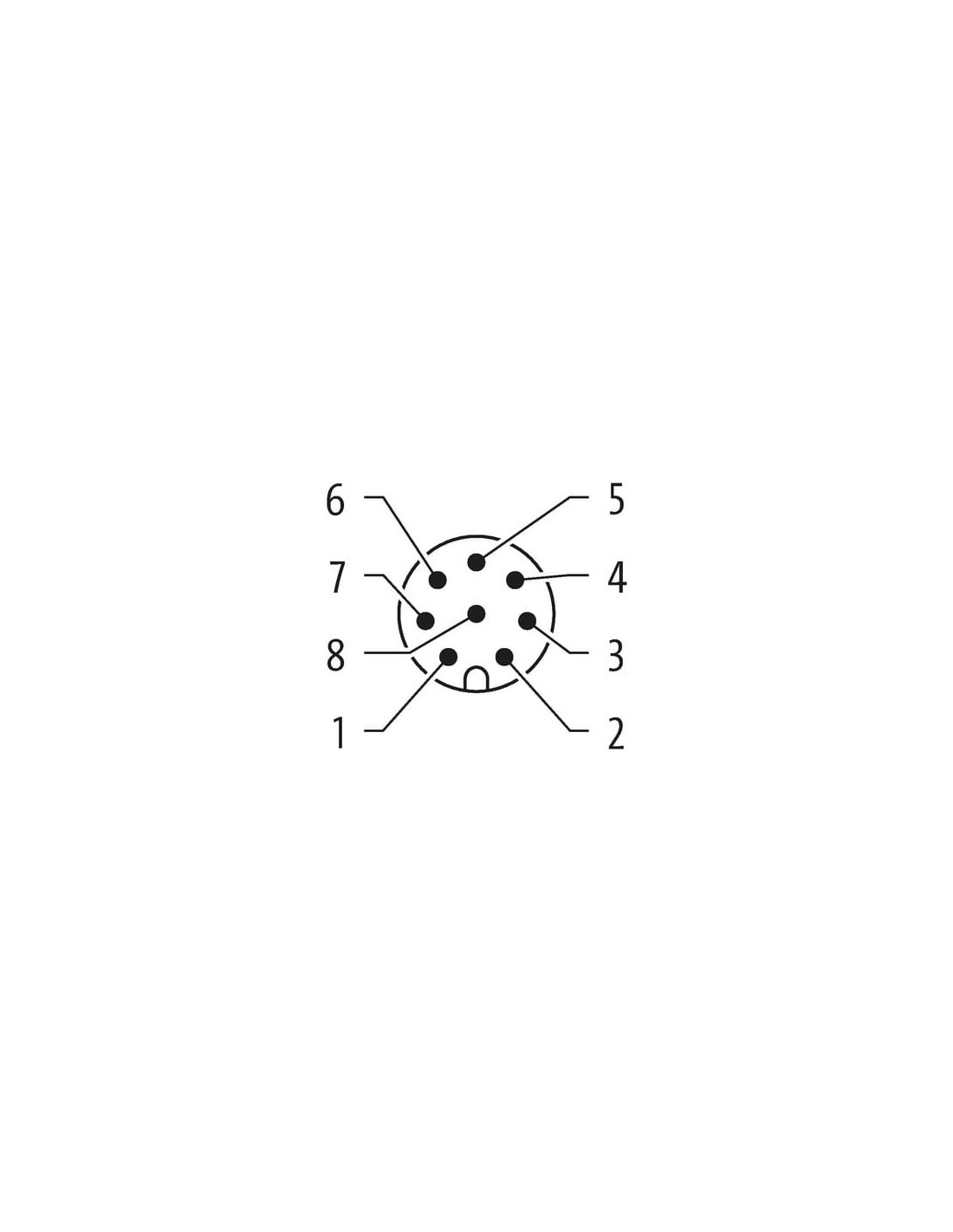

Podłączenie konektora M8 – schematy i oznaczenia
Wtyczka męska i gniazdo żeńskie M8 zostały wyposażone w 8 oznaczonych pinów zgodnie ze standardem. Prawidłowy schemat podłączenia oraz przypisanie kolorów żył ułatwiają szybki, bezbłędny montaż w instalacji.
Pozłacane styki konektora minimalizują rezystancję połączenia oraz zwiększają odporność na korozję, co jest szczególnie ważne dla zapewnienia niezawodności w trudnych warunkach przemysłowych.
Bezpieczeństwo i montaż przewodu M8
- Wysoka odporność na płomień oraz działanie olejów i benzyn (certyfikaty: IEC 60332-2-2, UL 1581);
- Promień gięcia (przy montażu stałym): minimum 6 × średnica zewnętrzna kabla;
- Przewód odpowiedni do pracy w ruchu – do 2 milionów cykli zgięcia, prędkość przesuwania do 5 m/s;
- Prawidłowo zamontowany konektor zapewnia utrzymanie parametrów ochrony IP67.
Produkt Konektor M8 męski – M8 żeński, o długości 2 m i oznaczeniu 7000-89341-6960200, stanowi niezawodne, wszechstronne rozwiązanie dla specjalistycznych oraz standardowych zastosowań w automatyce, systemach sterowania i maszynach przemysłowych.
