Dostępny

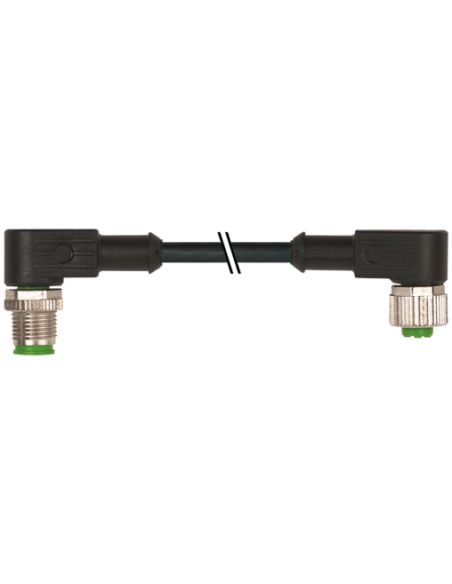

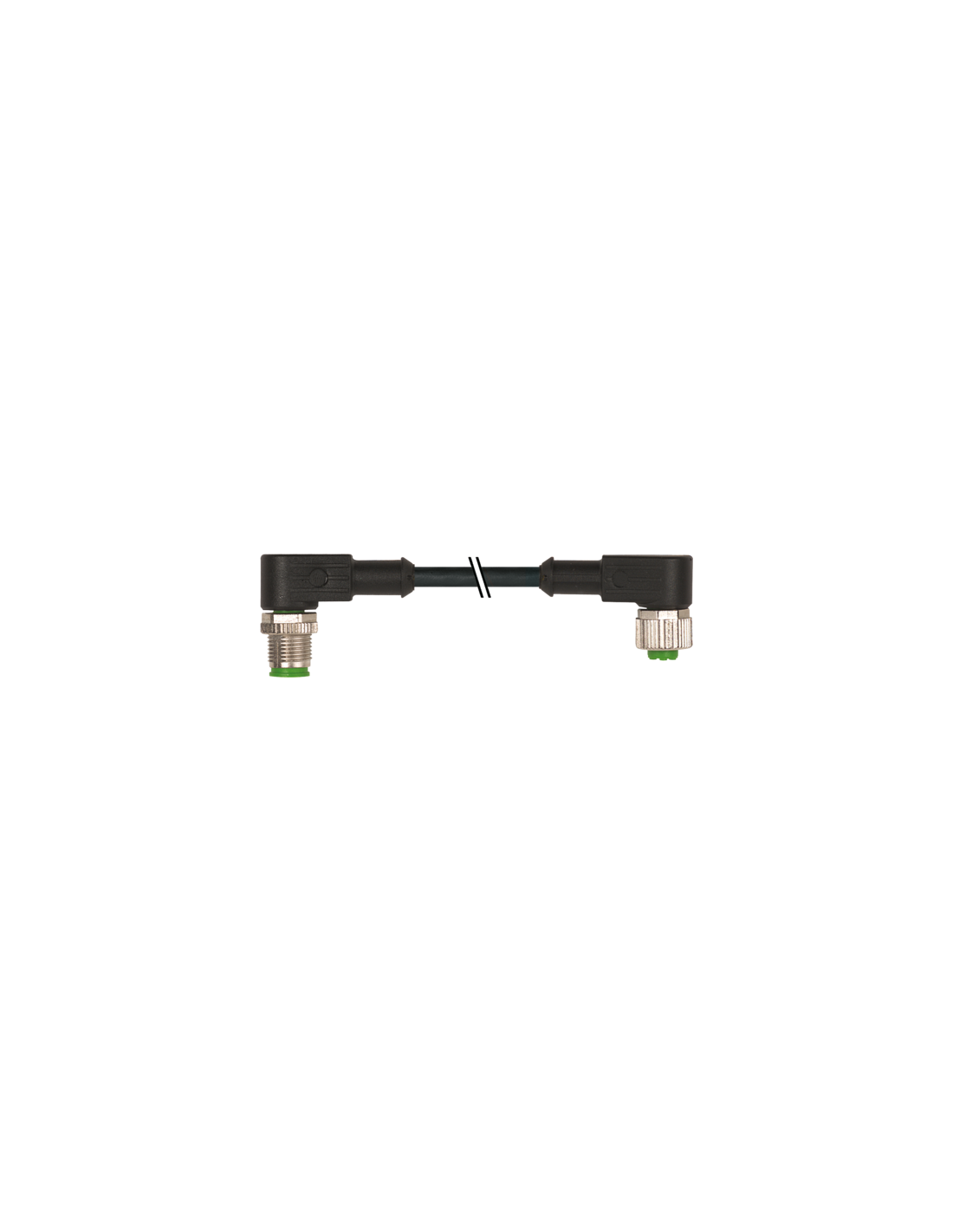

Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kątowe M12 4-pinowe – przewód sygnałowy/kablowy do automatyki i przemysłu
Złącze M12 damskie 90° / M12 żeńskie 90° to profesjonalny przewód połączeniowy o wysokiej niezawodności, przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszynowych. Produkt posiada kod produktu 7000-40261-6140100 i jest dostępny w standardzie M12 z kątowym wyprowadzeniem złączy typu męskiego i żeńskiego.
Opis i podstawowe zalety kabla połączeniowego M12
Złącze M12 kątowe umożliwia szybkie i bezpieczne łączenie czujników, siłowników oraz innych urządzeń automatyki. Kątowa konstrukcja wtyków (90°) pozwala na zastosowanie produktu w przestrzeniach o ograniczonej dostępności oraz tam, gdzie istotna jest ergonomia prowadzenia przewodów. Przewód wyposażony jest w 4 żyły, co umożliwia transmisję sygnałów oraz zasilania.
- Oba złącza kątowe – montaż 90°, minimalizacja ryzyka uszkodzeń mechanicznych przy prowadzeniu kabli.
- Kodowanie typu A – uniwersalność w systemach przemysłowych.
- Stopień ochrony IP66K/IP67 – odporność na pył, wodę i trudne warunki przemysłowe.
- Wytrzymały płaszcz PUR i PVC – wysoka odporność na oleje, ciecze technologiczne, UV oraz uszkodzenia mechaniczne.
- Możliwość stosowania w aplikacjach narażonych na wibracje – zabezpieczenie przeciwwstrząsowe, gwint M12 x 1.
- Łatwy montaż – śruba radełkowana zapewnia szybkie i solidne połączenie.
Zastosowanie złącza M12 – automatyka, robotyka, linie technologiczne
Przewody M12 doskonale sprawdzą się w:
- Systemach automatyki przemysłowej
- Sterowaniu maszynami i robotami
- Połączeniach czujników, enkoderów, rozdzielaczy sygnałów
- Systemach wizyjnych, przesyłaniu danych oraz zasilaniu
- Strefach narażonych na wilgoć, zapylenie i podwyższoną temperaturę
Kabel M12 dzięki solidnej izolacji i wysokiej odporności na czynniki środowiskowe pozwala na bezpieczną pracę w temperaturach od -30 °C do +80 °C. Jest idealny do instalacji stacjonarnych i ruchomych, gdzie wymagany jest mały promień gięcia przewodu.
Budowa i zgodność ze standardami
- Przewód 4-żyłowy (brązowy, biały, niebieski, czarny) o przekroju 0,34 mm².
- Średnica zewnętrzna przewodu 5 mm, izolacja PVC.
- Oplot z miedzi – klasa 5, 19 drutów o średnicy 0,15 mm.
- Certyfikaty UL, cURus – możliwość stosowania na rynkach międzynarodowych.
- Zgodność z DIN EN 61076-2-101 (M12).
Połączenia wykonane zgodnie ze standardowym kodowaniem A zapewniają kompatybilność z większością urządzeń dostępnych na rynku automatyki przemysłowej.
Schematy i rysunki techniczne przewodu M12
Obrazy ilustrują:
- Widok obu złączy M12 pod kątem 90° (męski/żeński).
- Rozmieszczenie pinów wtyku oraz gniazda.
- Schemat połączeń przewodów z przyporządkowaniem kolorów: BN (brązowy), WH (biały), BU (niebieski), BK (czarny).
- Rysunki wymiarowe złączy, ułatwiające projektowanie i integrację.
Podsumowanie – złącze przemysłowe M12 gotowe do pracy w wymagających warunkach
Przemysłowe złącze M12 z kątowymi złączami męskim i żeńskim, o długości 1 m, zapewnia trwałość oraz niezawodne połączenie w środowisku przemysłowym. Odporność na środki chemiczne, oleje i czynniki atmosferyczne oraz szeroki zakres temperatur eksploatacji czynią przewód idealnym wyborem do szerokiej gamy zastosowań w automatyce przemysłowej.
