Męski prosty – żeński proste
M12 – M12, 8-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

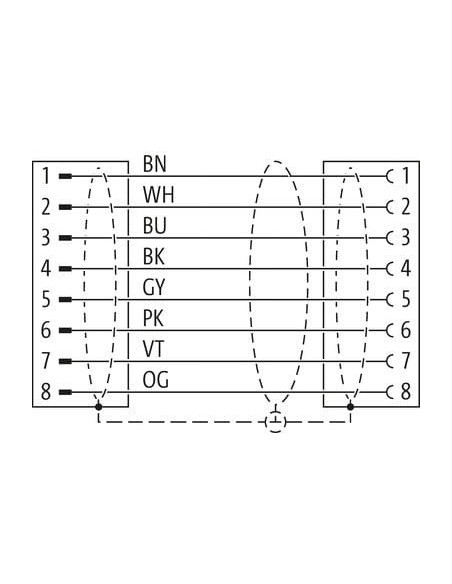

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 205 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Kabel połączeniowy M12 męski 0° / M12 żeński 0° ekranowany 8-pinowy – wysoka odporność i wszechstronne zastosowanie
Kabel M12 męski 0° / M12 żeński 0° ekranowany 7000-48041-2050100 to komponent przeznaczony do profesjonalnych aplikacji przemysłowych, automatyki oraz instalacji o wysokich wymaganiach dotyczących niezawodności połączeń i odporności na czynniki zewnętrzne. Złącza typu M12 są powszechnie wybierane w środowiskach przemysłowych dzięki swojej trwałości, łatwości instalacji oraz zapewnianiu ochrony sygnału.
Kabel M12 – odporność, bezpieczeństwo i niezawodność transmisji sygnałów
Prezentowany kabel połączeniowy M12 wyposażony jest w prostokątne (prostoliniowe) złącza męskie i żeńskie, każde o 8 pinach, co umożliwia szybką i bezpieczną transmisję sygnałów oraz zasilanie wielu urządzeń jednocześnie. Dzięki zastosowaniu ekranowania oplotem miedzianym (ocynowanym) sygnał jest skutecznie chroniony przed zakłóceniami elektromagnetycznymi, co odpowiada potrzebom instalacji automatyki przemysłowej, systemów sygnałowych czy sterowania maszyn.
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68 – sprawdzi się w wymagających warunkach środowiskowych (kurz, woda, oleje).
- Standard M12 według DIN EN 61076-2-101 – gwarancja pełnej kompatybilności z typowym osprzętem automatyki i czujników.
- Obudowa z wytrzymałego tworzywa sztucznego – doskonała odporność chemiczna i na oleje, zabezpieczenie przed uszkodzeniami mechanicznymi.
- Proste złącza – łatwa integracja w szafach sterowniczych, pulpitach maszyn lub w aplikacjach polowych.
- Kodowanie A – powszechny standard w transmisji sygnałów analogowych i cyfrowych.
Kabel ekranowany M12 – typowe zastosowania i elastyczność montażowa
Kabel M12 męski/żeński ekranowany wykorzystywany jest głównie w automatyce przemysłowej, systemach robotyki, przemyśle spożywczym, liniach produkcyjnych oraz logistyce. Z powodzeniem zapewnia połączenia w:
- systemach czujników i siłowników
- instalacjach maszyn przemysłowych
- aplikacjach wymagających wysokiej szczelności połączenia
- układach rozdziału sygnałów w trudnych warunkach środowiskowych
Możliwość wyboru innych długości kabla (na zapytanie) pozwala dopasować przewód do niestandardowych potrzeb montażowych.
Budowa kabla M12 ekranowanego – parametry mechaniczne i elektryczne
Konstrukcja przewodu oparta jest na 8 żyłach z miedzi o przekroju 0,25 mm², ułożonych spiralnie, z pełnym oplotem ekranowym (80%), zabezpieczającym przed zakłóceniami elektromagnetycznymi. Zewnętrzny płaszcz i izolacja wykonane są z PVC o podwyższonej odporności mechanicznej i chemicznej. Kabel nadaje się do pracy w szerokim zakresie temperatur (-25°C do 85°C) oraz zapewnia elastyczność podczas montażu dzięki odpowiedniemu promieniowi gięcia.
Najważniejsze cechy kabla połączeniowego M12 7000-48041-2050100
- Konfiguracja: M12 8-pin, męski – żeński, proste złącza
- Kod produktu: 7000-48041-2050100
- Długość kabla: 1 metr (inne długości na zamówienie)
- Ekranowanie: oplot miedziany 80%
- Izolacja i płaszcz: PVC (odporny na oleje, chemikalia, wolny od ołowiu i kadmu)
- Stopień ochrony: IP65 / IP66K / IP67 / IP68
- Max prąd na styk: 2 A
- Max napięcie pracy: 30 V
- Odporność na drgania i uderzenia: zabezpieczenie przeciwwstrząsowe
- Kodowanie złącza: A
Kabel M12 męski/żeński ekranowany 8-pin jest niezawodnym i uniwersalnym rozwiązaniem do zapewnienia bezpiecznych i trwałych połączeń elektrycznych w automatyce, maszynach oraz systemach przemysłowych, oferując skuteczną ochronę sygnału oraz długą żywotność także w najbardziej wymagających aplikacjach.
