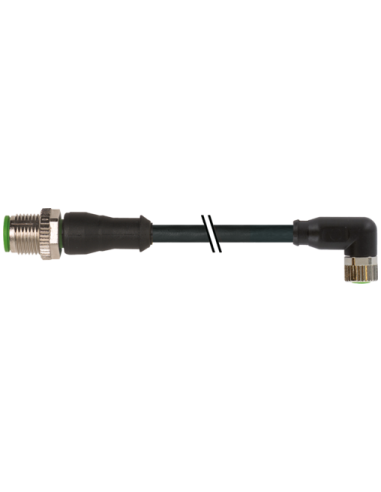

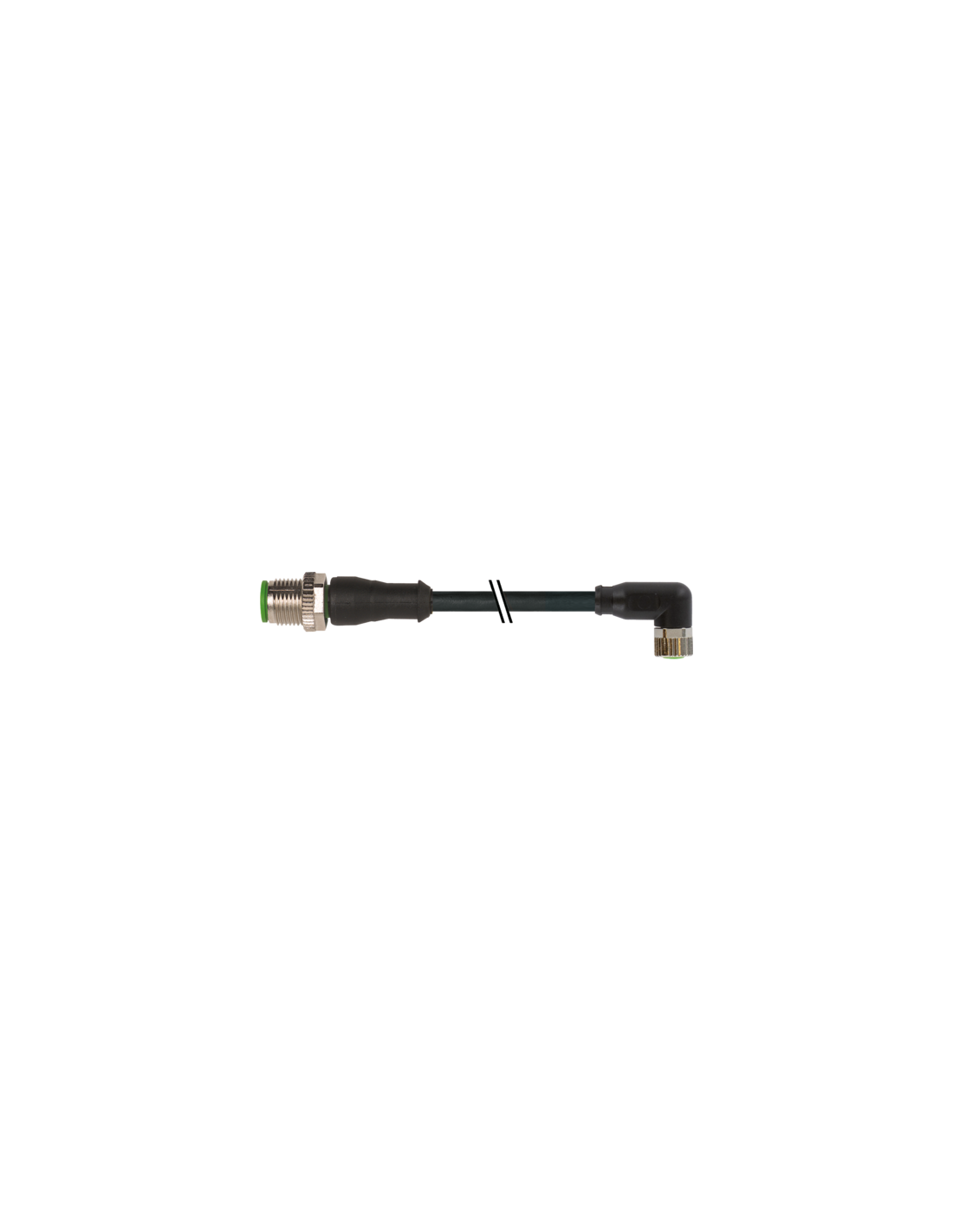

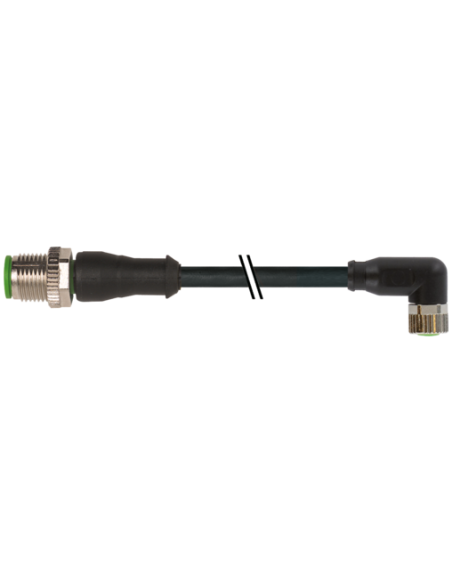

Męski prosty – żeński 90°
M12 – M8, 3-piny
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Stop miedzi |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 męski prosty do M8 żeński kątowy – Przewód sygnałowy, automatyka i przemysł
Konektor M12 męski prosty – M8 żeński kątowy o długości 1 m to wysokiej jakości przewód sygnałowy przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszyn i urządzeń. Złącze zapewnia niezawodne połączenie pomiędzy komponentami wyposażonymi w standardowe złącza M12 i M8. Jest to rozwiązanie dedykowane do środowisk wymagających wysokiej odporności mechanicznej oraz chemicznej, a także ochrony klasy IP65, IP66K i IP67, co gwarantuje skuteczne zabezpieczenie nawet w trudnych warunkach przemysłowych.
Specyfikacja techniczna konektora M12–M8
Przewód wyposażony jest w prostą wtyczkę M12 (męska, 3 piny) z gwintem M12 x 1 oraz wtyczkę M8 (żeńska, kątowa, 3 piny) z gwintem M8 x 1. Konektory cechują się pozłacanymi stykami, co zapewnia niską rezystancję styku i podnosi niezawodność połączenia sygnałowego. Obudowa wykonana jest z tworzywa sztucznego o wysokiej odporności na działanie olejów oraz większości chemikaliów przemysłowych. Przewód sygnałowy oparty jest na powłoce PVC, co zapewnia elastyczność oraz trwałość, a także odporność na promieniowanie UV i ogień.
Zalety i możliwości zastosowania konektora M12 na M8
- Uniwersalne połączenie M12 i M8 – możliwość integracji nowoczesnych czujników, siłowników i innych elementów automatyki przemysłowej z różnymi typami interfejsów.
- Niezawodne działanie w wymagających warunkach – wysoka klasa szczelności oraz odporność na wibracje i szkodliwe substancje.
- Szybki montaż – łatwy sposób instalacji dzięki konstrukcji „włożone, przykręcone” oraz zastosowaniu plastikowego radełkowanego pierścienia.
- Bezpieczeństwo użytkowania – przystosowane do pracy w aplikacjach do 60V DC / 4A na styk, przy bardzo wysokiej odporności na udary napięciowe oraz zanieczyszczenia.
- Trzyżyłowy przewód sygnałowy – pozwala efektywnie przesłać zasilanie i sygnał sterujący według standardu M12/M8.
Typowe zastosowania przewodu z konektorem M12–M8
Konektory M12 do M8 znajdują zastosowanie w instalacjach maszyn i linii produkcyjnych, systemach automatyki przemysłowej, czujnikach i elementach wykonawczych, systemach sterowania, robotyce oraz technice transportowej. Sprawdzają się wszędzie tam, gdzie wymagane jest niezawodne, szczelne i odporne na uszkodzenia połączenie sygnałowe.
Specyficzna konstrukcja umożliwia stosowanie produktu w miejscach o ograniczonej przestrzeni oraz w warunkach narażenia na wilgoć, pył i oleje przemysłowe.
Najważniejsze cechy produktu
- Przewód 1 m, trójżyłowy
- Konektor M12 męski, prosty oraz M8 żeński, kątowy
- Odporność IP65 / IP66K / IP67 - wysoka klasa szczelności
- Wytrzymałość na temperatury od -30°C do 80°C (kabel) oraz do 85°C (złącze)
- Elastyczny przewód PVC – łatwość układania, odporność na ścieranie
- Bezhalogenowy, bezkadmowy, bezołowiowy materiał izolacyjny
- Niski opór elektryczny: 79 Ω/km przy 20 °C
- Przewód zgodny z normami DIN EN 61076-2-101 i DIN EN 61076-2-104
Konektor M12 – M8 do automatyzacji i systemów sterowania
Przewód z konektorem M12 męskim prostym oraz M8 żeńskim kątowym umożliwia elastyczne połączenia urządzeń automatyki przemysłowej zgodnie z obowiązującymi normami. Uniwersalne zastosowanie, wysoka szczelność oraz odporność na uszkodzenia czynią go niezawodnym wyborem do integracji w nowoczesnych systemach przemysłowych.
