Dostępny
Męski prosty – żeński proste

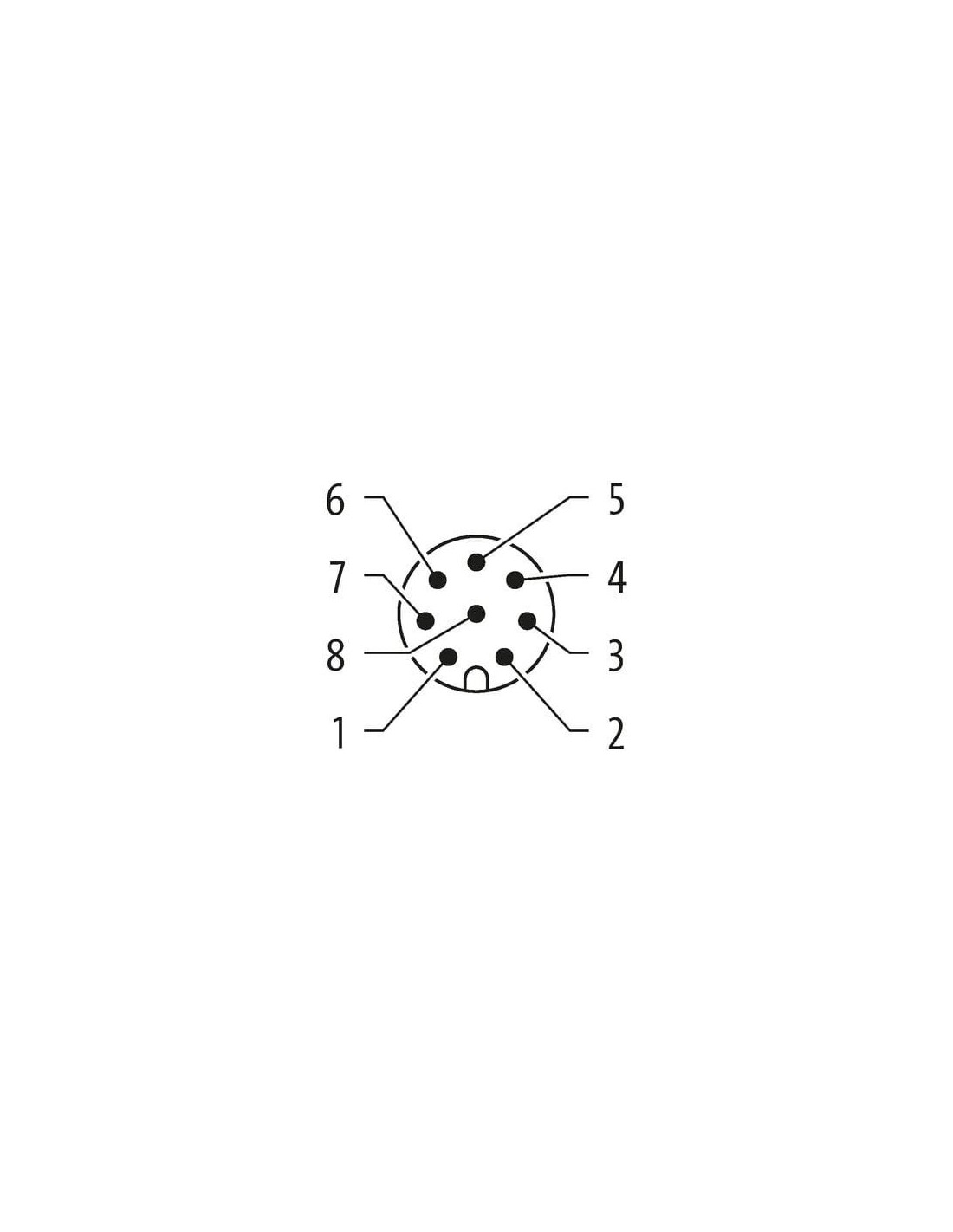

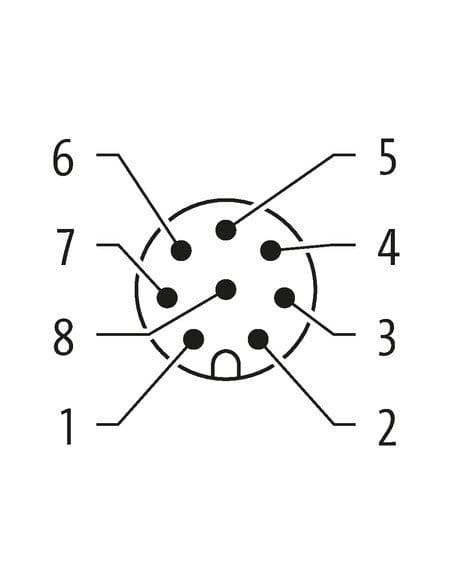

M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

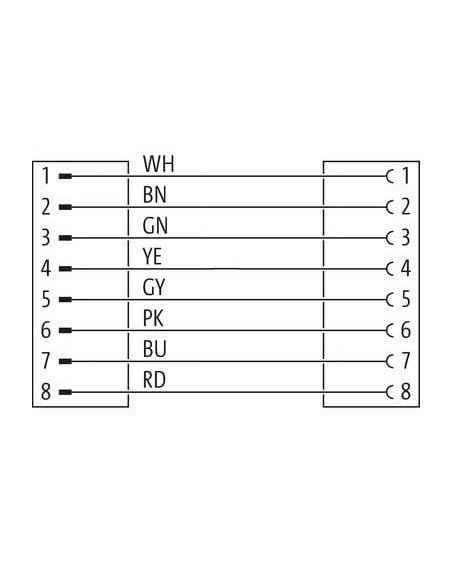

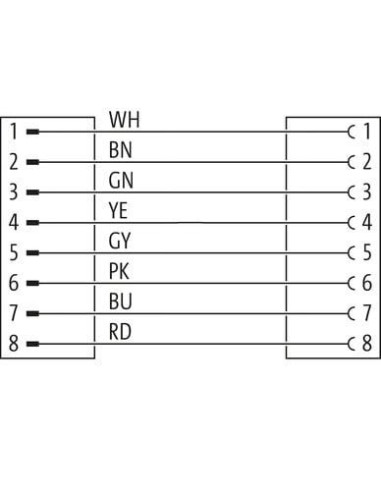

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

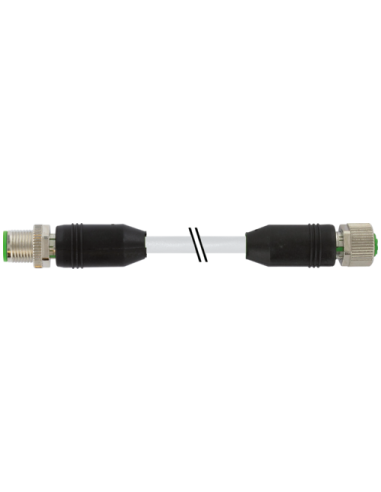

Konektor M12 męski – M12 żeński 8-pin, 1 m PUR – Przewód połączeniowy do automatyki
Przewód połączeniowy M12 męski – M12 żeński o długości 1 m i ośmiu pinach to uniwersalne rozwiązanie do instalacji w automatyce przemysłowej. Złącza proste w standardzie M12 zapewniają szybkie i niezawodne podłączanie czujników, siłowników, serwomechanizmów oraz innych urządzeń sterujących w środowiskach przemysłowych.
Zastosowania przewodu M12 w automatyce i przemyśle
Przewód sygnałowy M12 jest szeroko wykorzystywany w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach CNC, robotyce oraz w aplikacjach wymagających niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach środowiskowych. Wysoka odporność chemiczna oraz olejoodporność czynią go idealnym wyborem do pracy w halach produkcyjnych, magazynach, a także w transporcie i logistyce.
- Wielożyłowy przewód – 8 kolorowych żył ułatwiających identyfikację
- Złącza proste typu M12 – męskie i żeńskie
- Długość przewodu: 1 metr
- Materiał płaszcza: PUR (poliuretan), odporny na ścieranie i zadrapania
- Izolacja żył: polipropylen (PP)
- Klasy ochrony: wysoka odporność na działanie chemikaliów, olejów i płynów przemysłowych
- Stopień ochrony: przewód przeznaczony do zastosowań z wysokim stopniem IP
- Temperatura pracy: od -25°C do +85°C
- Certyfikaty jakości i bezpieczeństwa – cURus, zgodność z normami IEC i UL
Zalety przewodu M12 z 8-pinami
M12 8-pin umożliwia przesyłanie większej liczby sygnałów lub połączenie złożonych urządzeń na jednym przewodzie, co upraszcza instalację i zmniejsza ilość okablowania. Połączenie typu skrętka miedziana zapewnia niski opór przewodzenia oraz odporność na zakłócenia elektromagnetyczne.
Obustronne złącza prostokątne pozwalają na szybki montaż oraz serwis bez potrzeby lutowania czy specjalnych narzędzi. Solidna konstrukcja oraz wysokiej jakości materiały gwarantują długą żywotność oraz niezawodność nawet w intensywnie eksploatowanych aplikacjach przemysłowych.
Typowe zastosowania przewodu M12 8-pin
- Automatyka przemysłowa – połączenia czujników, elementów wykonawczych, interfejsów IO
- Robotyka i maszyny CNC – sterowanie i zasilanie urządzeń ruchomych
- Systemy transportowe – transfer sygnałów w systemach taśmociągów, sorterów i przenośników
- Linie produkcyjne – integracja stanowisk i układów sterowania
- Budowa maszyn – szybkie rozwiązania okablowania rozdzielczego
Konstrukcja mechaniczna i materiały
Wtyczki i gniazda M12 zostały wykonane z trwałego tworzywa sztucznego oraz metalu, co zapewnia odporność na drgania, wibracje i błędy montażowe. Przewód o wysokiej elastyczności nadaje się do instalacji stałych oraz ruchomych, także w systemach wymagających częstego wyginania lub skręcania.
Zastosowanie wysokiej klasy pozłacanych styków poprawia jakość połączenia elektrycznego oraz zapewnia większą odporność na korozję. Płaszcze PUR oraz izolacja i żyły wolne od szkodliwych substancji (bezołowiowe, bezhalogenowe, bezsilikonowe) pozwalają na stosowanie przewodu również w środowiskach produkcji spożywczej i farmaceutycznej.
Podsumowanie – przewód M12 prosty, 8-pin, 1 m, kod: 7000-48001-2920100
Przewód połączeniowy M12 męski – M12 żeński 1 m, 8-pinowy to idealne rozwiązanie dla wszystkich, którzy poszukują niezawodnych i trwałych połączeń w rozbudowanych systemach automatyki. Optymalnie nadaje się do przesyłu sygnałów i zasilania, zapewniając wysokie bezpieczeństwo instalacji oraz minimalizując przerwy w pracy urządzeń.
