Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

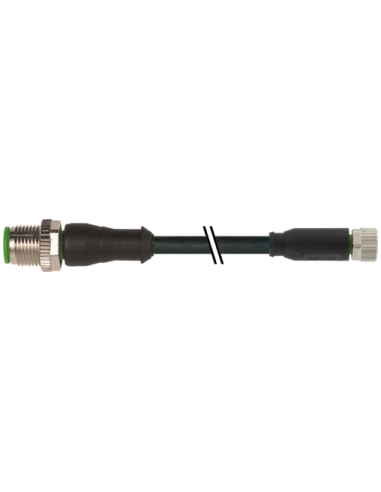

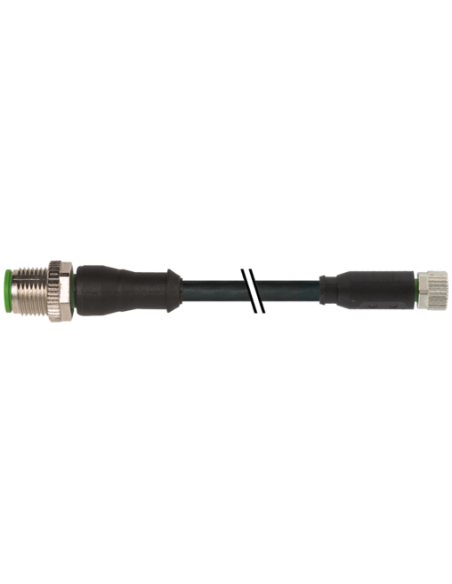

Przewód połączeniowy M12 męski prosty / M8 żeński prosty 3-pin — 7000-40561-6300800
Przewód przemysłowy o długości 8 metrów, wyposażony w złącza: M12 męski prosty oraz M8 żeński prosty, to uniwersalne i trwałe rozwiązanie dla wymagających środowisk przemysłowych. Przewód posiada 3 żyły, co znajduje zastosowanie w podłączaniu czujników, urządzeń automatyki przemysłowej, maszyn produkcyjnych oraz wszędzie tam, gdzie wymagana jest niezawodność i wysoki stopień szczelności złącza.
Zastosowanie przewodu M12/M8 w automatyce i przemyśle
Przewód M12 na M8, 3-piny jest szeroko wykorzystywany w systemach automatyki, szczególnie w aplikacjach wymagających pewnych połączeń sygnałowych lub zasilania pomiędzy czujnikami a sterownikami PLC, panelami operatorskimi czy innymi elementami infrastruktury. Sprawdza się m.in. w:
- Automatyzacji linii produkcyjnych
- Podłączaniu elementów systemów bezpieczeństwa
- Integracji maszyn i robotyki przemysłowej
- Przesyłaniu sygnałów cyfrowych i analogowych
- Systemach transportowych i magazynowych
Najważniejsze cechy przewodu M12 męski / M8 żeński, 3-pin
- Wysoki stopień ochrony IP65, IP66K, IP67 — przewód odporny na pył, wodę i trudne warunki zewnętrzne.
- Odporność chemiczna i olejowa — materiał obudowy oraz powłoka PUR gwarantują pracę w wymagających środowiskach, także w obecności smarów, olejów i innych chemikaliów.
- Stabilność mechaniczna — solidne wykonanie z zastosowaniem niklowanych elementów oraz wytrzymała konstrukcja ze skrętką miedzianą.
- Elastyczność i odporność na częste ruchy — żyły skręcone, wysoka liczba cykli gięcia oraz przystosowanie do pracy w ruchu (systemy C-track, skręcanie przewodów, ruchome aplikacje).
- Prostota i pewność montażu — wtyczki posiadają radełkowane, plastikowe nakrętki ułatwiające montaż oraz zabezpieczenie przeciw wstrząsom.
- Bezhalogenowy i bezołowiowy płaszcz — spełnia normy bezpieczeństwa środowiskowego.
Budowa, schemat połączeń, kolory żył
Przewód posiada 3 żyły w kolorach: brązowy (BN), niebieski (BU), czarny (BK). Standardowe kodowanie zgodne z normami DIN EN 61076 zapewnia łatwość integracji z automatyką przemysłową różnego typu.
Schemat połączenia dostępny na grafice umożliwia szybkie i pewne podłączenie przewodu według oznaczeń na złączach.
Wytrzymałość i odporność przewodu M12/M8
- Szeroki zakres temperatur pracy: od -40°C do 90°C
- Testowana odporność na promieniowanie UV i płomień (zgodność z DIN EN ISO 4892-2 A, UL 1581, IEC 60332-2-2)
- Dobrze znosi zginanie, skręcanie i dynamiczną pracę
- Odpowiedni do zastosowań na zewnątrz oraz w wymagających środowiskach produkcyjnych
Najczęstsze obszary wykorzystania
- Automatyka przemysłowa i budynkowa
- Produkcja maszyn i urządzeń
- Robotyka
- Systemy transportowe i magazyny automatyczne
- Sterowanie procesami i monitorowanie
Przewód M12 męski prosty / M8 żeński prosty 3-pin to gwarancja trwałego i bezpiecznego połączenia — nawet w najbardziej wymagających warunkach przemysłowych.
