Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Męski prosty – żeński proste
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

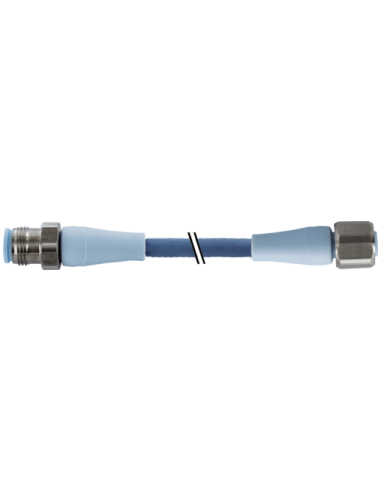

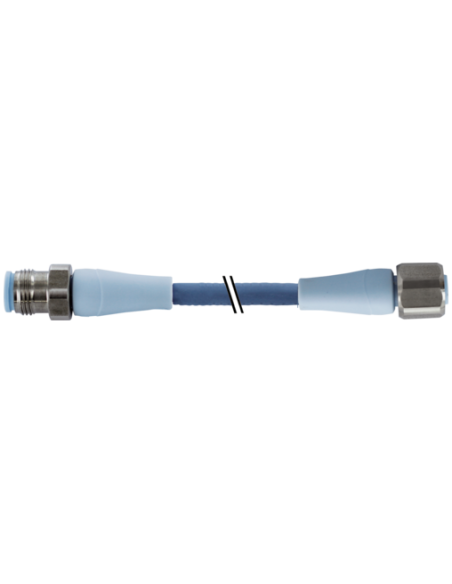

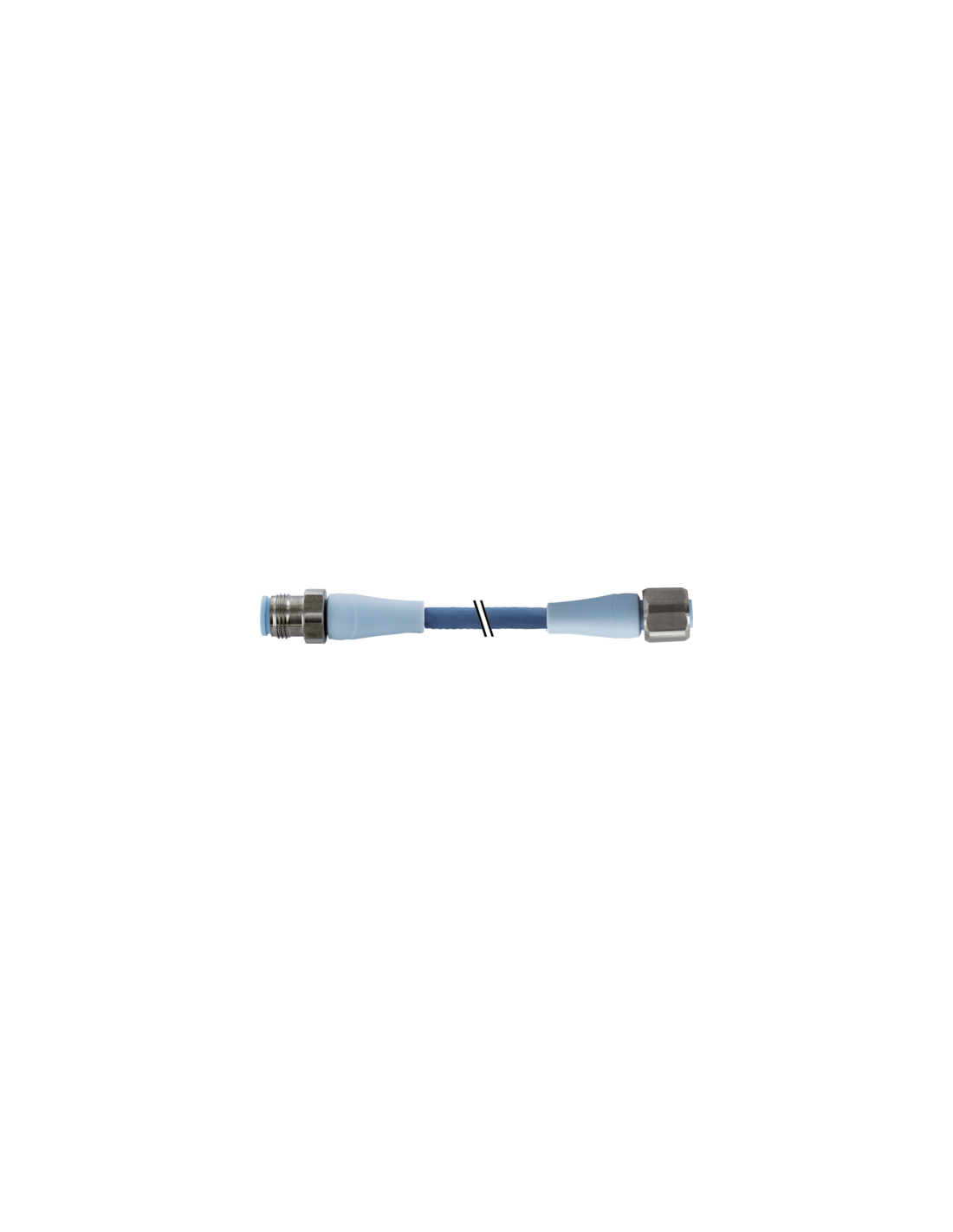

Złącze M12 męskie 0° / M12 żeńskie 0° F+B PRO 7024-40021-3210750 do zastosowań przemysłowych
Złącze M12 męskie 0° / M12 żeńskie 0° F+B PRO o długości 7,5 m to profesjonalny przewód połączeniowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych, szczególnie w przemyśle spożywczym i farmaceutycznym. Zastosowanie stali szlachetnej 1.4404 (V4A) oraz obudowy z tworzywa o wysokiej odporności chemicznej i olejoodporności zapewnia długotrwałe i niezawodne działanie nawet w trudnych warunkach pracy.
Przewody przemysłowe M12 – bezpieczeństwo i higiena w przemyśle spożywczym
Złącza kablowe M12 F+B PRO są zgodne z rygorystycznymi normami bezpieczeństwa higienicznego (FDA conform, IP65, IP68, IP69K), co czyni je idealnym rozwiązaniem w środowiskach wymagających regularnego mycia i dezynfekcji – takich jak zakłady przetwórstwa spożywczego, browary oraz sektor napojów. Stopień ochrony IP69K gwarantuje odporność na mycie wodą pod wysokim ciśnieniem i temperaturą.
Zastosowania złącza M12 F+B PRO 4-piny
- Automatyka przemysłowa – połączenia sensorów, siłowników i komponentów systemów sterowania
- Linie produkcyjne w przemyśle spożywczym – odporność na detergenty i środki dezynfekujące
- Montaż maszyn i urządzeń – szybka i niezawodna instalacja, ochrona przed wilgocią oraz substancjami chemicznymi
- Systemy transportu i pakowania
- Farmacja, biotechnologia – pełna zgodność z wymaganiami sanitarnymi
Budowa i zalety przewodu F+B PRO
- Precyzyjnie wykonane złącza M12 – 4-pinowe, kodowanie A, powłoka styku pozłacana
- Kabel TPE-S – wysoka odporność na zginanie, skręcanie, działanie olejów, chemikaliów i płomienia
- Dopuszczalny zakres temperatur pracy: szeroki przedział od -40°C do +105°C zapewniający uniwersalność zastosowania zarówno w chłodniach, jak i w środowiskach o wysokiej temperaturze
- Wytrzymałość mechaniczna – ochrona przed wibracjami, antywstrząsowe złącza, mocowanie z wykorzystaniem stali szlachetnej
- Trwałość – żywotność potwierdzona milionami cykli gięcia i skręcania
- Odporność na działanie benzyny oraz środków czyszczących
Parametry elektryczne i montażowe złącza M12 – wydajność i bezpieczeństwo
- Napięcie robocze: do 250 V AC / DC
- Prąd roboczy na styk: do 4 A
- Niski opór elektryczny – 58 Ω/km przy 20°C
- Przewód 4-żyłowy (BN, WH, BU, BK) z przekrojem 0,34 mm² zapewniający stabilny sygnał i zasilanie
- Oznaczenie przewodów łatwe do identyfikacji podczas podłączania, zgodne ze standardem M12

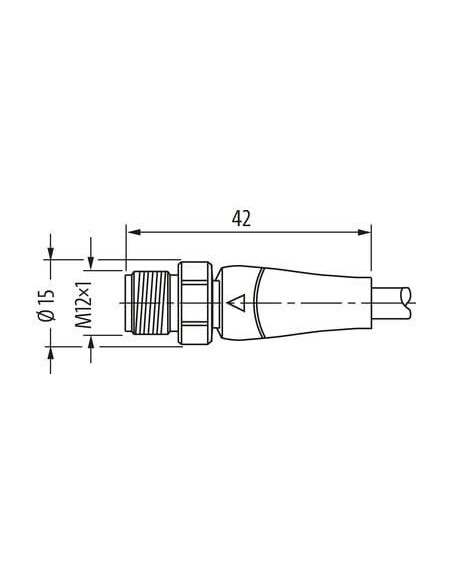

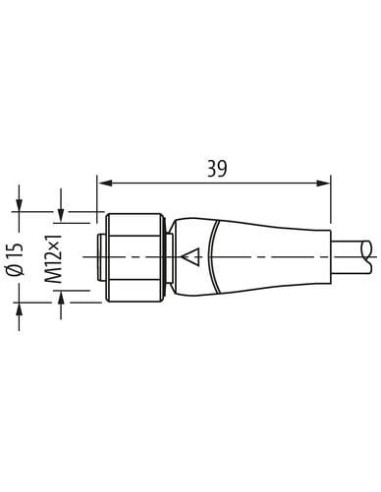

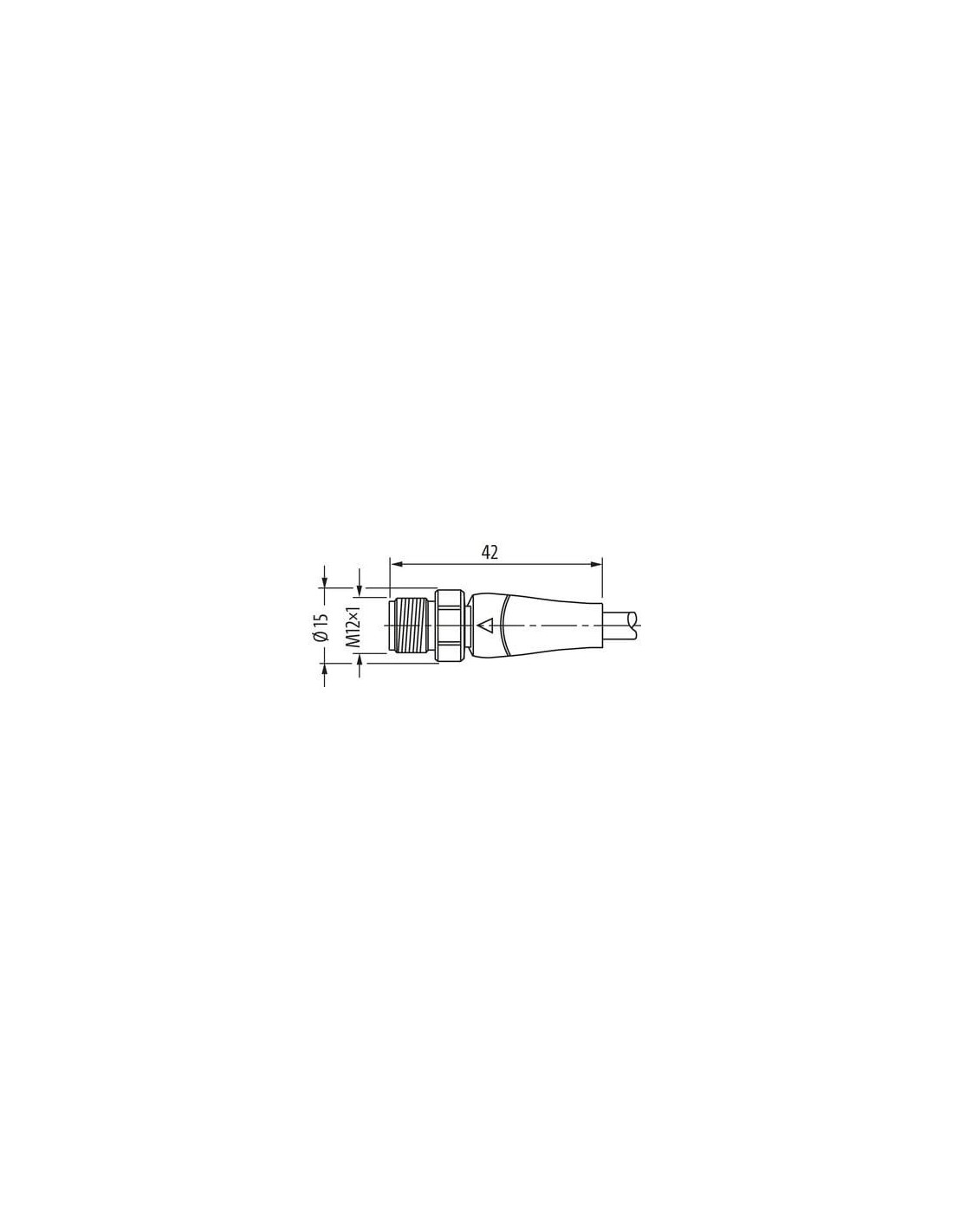

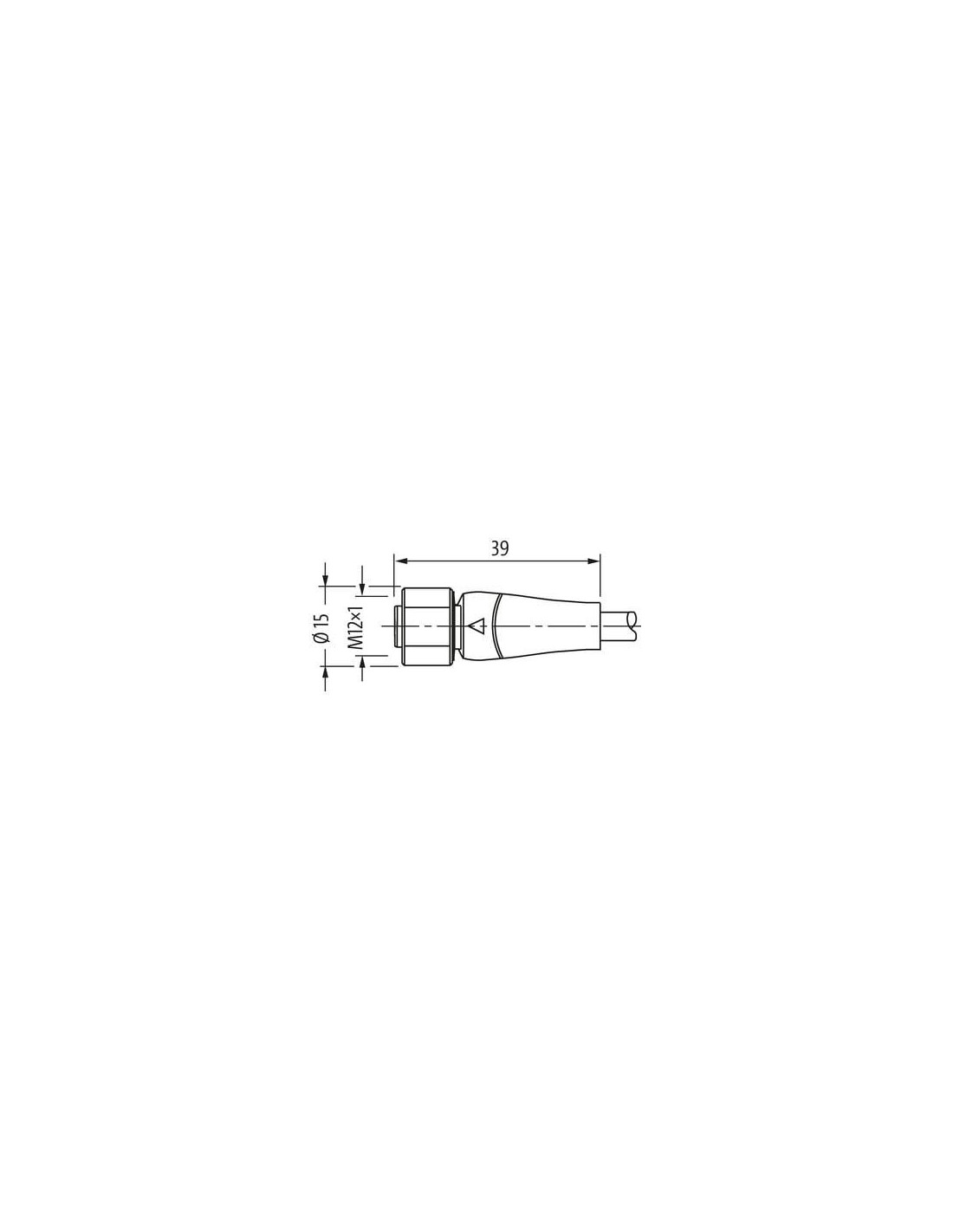

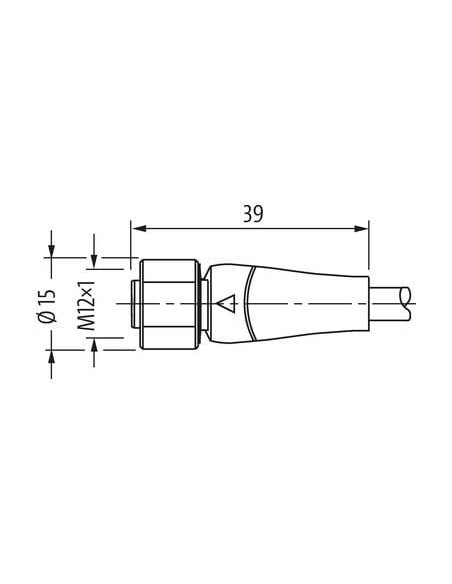

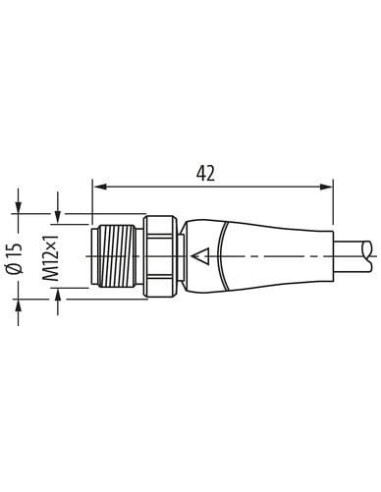

Schematy i rysunki techniczne – szybka integracja z systemem automatyki
Poniżej znajdują się schematy podłączenia oraz wymiary złączy, które ułatwiają prawidłową integrację z urządzeniami przemysłowymi. Dzięki standardowi konstrukcji M12 montaż przewodu odbywa się szybko i bezpiecznie, minimalizując ryzyko błędów instalacyjnych.
Złącze kablowe M12 F+B PRO – przewody dla wymagających aplikacji
- Sprawdzona trwałość i odporność w środowiskach wilgotnych, agresywnych chemicznie oraz poddanych stałym procesom mycia
- Zgodność z międzynarodowymi normami (DIN EN 61076-2-101)
- Elastyczność zamówień – możliwość produkcji innych długości kabli na życzenie
Wysokiej klasy przewód M12 męski prosty / żeński prosty F+B PRO to rozwiązanie dla aplikacji, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość konserwacji.
