Męski prosty – żeński 90°
M12 – M12, 8-piny
ekranowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
General data | Cable
| Identyfikacja przewodu | 286 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | (, biały), (czerwony, niebieski), (rosa, szary), (żółty, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPU |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
| Rezystancja izolacji | 10 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

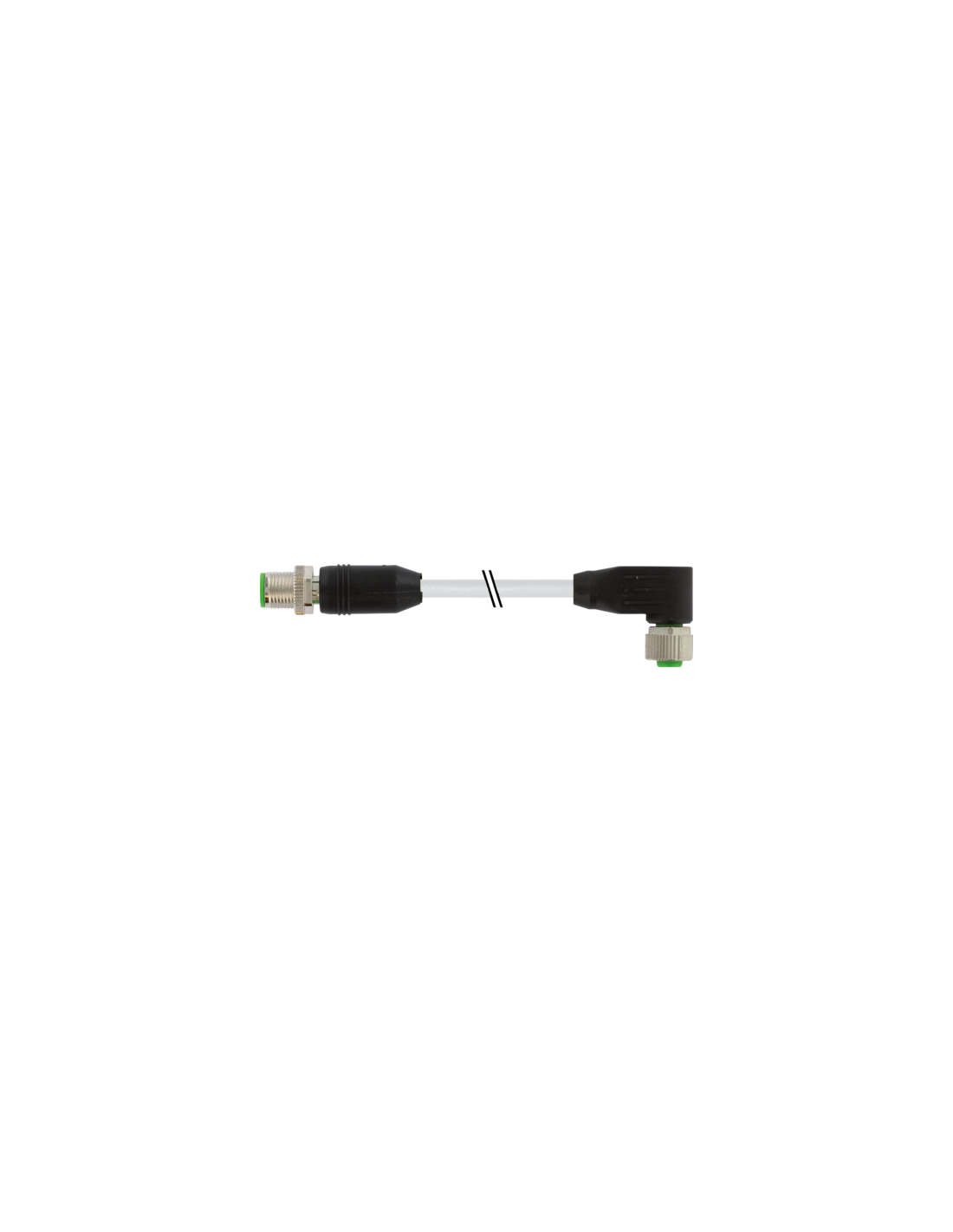

Kabel połączeniowy M12 męski prosty do M12 żeński 90° ekranowany – 8-pinowy, 10 m – kod 7000-48051-2861000
Ekranowany kabel połączeniowy M12 o długości 10 m to niezawodne i profesjonalne rozwiązanie do aplikacji automatyki przemysłowej oraz instalacji wymagających przesyłu sygnałów i zasilania przy zachowaniu wysokiego poziomu odporności na zakłócenia elektromagnetyczne.
Zastosowania kabla M12 męski – żeński 90°
Kabel M12 8-pinowy znajduje szerokie zastosowanie w systemach automatyki, maszynach przemysłowych, robotyce, a także w instalacjach wymagających łączenia różnych urządzeń przy użyciu złącz typu M12. Wersja kątowa żeńska umożliwia wygodne podłączenie w miejscach o ograniczonej przestrzeni, gdzie proste złącza nie mogą być użyte.
- Automatyka przemysłowa – połączenie czujników, elementów wykonawczych oraz modułów wejść/wyjść
- Robotyka przemysłowa – elastyczny montaż przewodów w trudno dostępnych miejscach
- Linie produkcyjne – odporność na mechaniczne i chemiczne czynniki otoczenia
- Instalacje rozproszone – niezawodne przesyłanie sygnałów i zasilania nawet w warunkach zakłóceń
Zalety kabla połączeniowego M12 ekranowanego
Podwójny ekran zastosowany w kablu (oplot miedziany, ocynowany z pokryciem do 85%) skutecznie chroni przesyłane sygnały i zasilanie przed zakłóceniami elektromagnetycznymi EMI oraz RFI, co ma kluczowe znaczenie w środowiskach przemysłowych o dużym natężeniu urządzeń elektrycznych.
- Wysoka trwałość mechaniczna – TPU-owy płaszcz zapewnia ochronę przed olejami, benzyną oraz wieloma chemikaliami
- Odporność na ogień – spełnia wymagania IEC 60332-2-2, UL 1581
- Szeroki zakres temperatury pracy – od -40°C do 90°C w instalacjach stałych, od -5°C do 90°C w ruchu
- Elastyczność montażu dzięki plastikowym radełkowanym śrubom, w różnych konfiguracjach zacisku – prostym (męski) oraz kątowym (żeński 90°)
- Ekologiczny skład – brak halogenów, ołowiu, kadmu, FCKW oraz silikonu
- Bezpieczeństwo transmisji danych – 8 żył (8x0,25 mm²) umożliwia przesył sygnałów analogowych oraz cyfrowych i zasilania
- Precyzyjna identyfikacja przewodów – zgodność kolorów według normy, co ułatwia szybki i bezbłędny montaż
Budowa przewodu M12 – prosty montaż i pewne połączenie
Złącza M12 są wykonane z wysokiej jakości materiałów odpornych na uszkodzenia mechaniczne i działanie większości chemikaliów, co gwarantuje długie i bezproblemowe użytkowanie w różnych warunkach przemysłowych.
Konstrukcja złącza pozwala na szybki montaż i demontaż, co jest szczególnie istotne podczas przestojów serwisowych oraz modernizacji linii technologicznych.
- Stopień ochrony IP – zapewnia szczelność połączenia oraz ochronę przed pyłem i wilgocią
- Wytrzymałość na zginanie – minimalny promień gięcia wynosi 7,5 x średnica kabla w montażu stałym
- Dokumentacja i oznaczenia – zgodność z europejskimi i międzynarodowymi normami
Typowe instalacje i elastyczność zastosowania
Połączenia typu M12 męski prosty – M12 żeński kątowy 90° są niezastąpione przy podłączaniu sensorów, siłowników oraz modułów rozproszonych na liniach montażowych, w rozdzielnicach elektrycznych oraz w szafach sterowniczych.
Wersja ekranowana doskonale sprawdza się w środowiskach przemysłowych narażonych na wysoki poziom zakłóceń. Dodatkowo dostępność różnych długości kabli umożliwia ich dopasowanie do indywidualnych potrzeb instalacyjnych.
