Męski 90° – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

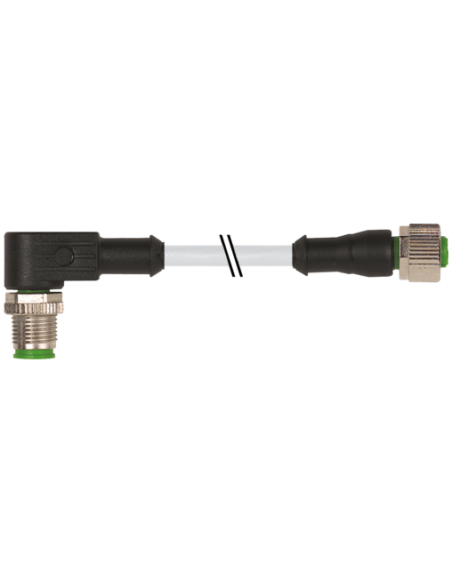

Złącze M12 męski kątowy 90° / M12 żeński prosty 4-pinowy – przewód 0,3 m
Złącze kablowe M12 męski 90° / M12 żeński prosty o kodzie produktu 7000-40201-2140030 to wysokiej jakości przewód łączący, zaprojektowany do przemysłowych aplikacji automatyki, transmisji sygnałów i zasilania w wymagających warunkach środowiskowych. Charakteryzuje się solidną konstrukcją, odpornością na czynniki chemiczne i oleje, a także zgodnością z normami ochrony IP66K oraz IP67.
Zastosowanie i typowe obszary wykorzystania złącza M12
Złącze M12 to uniwersalne rozwiązanie stosowane w:
- Instalacjach czujników i aktuatorów w maszynach przemysłowych
- Przemysłowych systemach automatyki i robotyki
- Transmisji sygnałów i zasilania w środowiskach o podwyższonym zapyleniu i wilgotności
- Systemach transportu, liniach produkcyjnych oraz urządzeniach sterujących procesami
- Systemach bezpieczeństwa i monitoringu pracy maszyn
Złącza te wykorzystywane są wszędzie tam, gdzie konieczna jest szybka i bezpieczna instalacja oraz wysoka niezawodność połączeń w trudnych warunkach przemysłowych.
Najważniejsze zalety złącza M12 4-pin 90° + prosty
- Uniwersalność połączenia – umożliwia łączenie urządzeń o zróżnicowanej orientacji gniazd dzięki zastosowaniu wtyku męskiego kątowego i żeńskiego prostego.
- Wysoka odporność środowiskowa – stopnie ochrony IP66K i IP67 zapewniają szczelność oraz ochronę przed pyłem, strumieniem wody i krótkotrwałym zanurzeniem.
- Odporność na czynniki chemiczne i oleje dzięki zastosowaniu wysokiej jakości tworzywa sztucznego oraz zewnętrznej powłoki PUR i PVC.
- Trwałość i niezawodność – cynkowy odlew ciśnieniowy oraz niklowane powłoki przyczyniają się do długiej żywotności produktu.
- Łatwa instalacja – typ montażu: włożone, przykręcone, zabezpieczenie przeciwwstrząsowe, możliwość stosowania opasek zaciskowych do odciążenia kabla.
- Kompatybilność – zgodność z normą DIN EN 61076-2-101 gwarantuje pełną współpracę z systemami opartymi na standardowych złączach M12.
Budowa i parametry mechaniczne przewodu M12
Przewód o długości 0,3 m cechuje się wysoką elastycznością i odpornością na zginanie. Żyły miedziane o przekroju 0,34 mm² zapewniają pewność przesyłu sygnału oraz zasilania. Czteroprzewodowa skrętka ułatwia transmisję sygnałów w aplikacjach przemysłowych.
Kodowanie: A gwarantuje dopasowanie do najpopularniejszych układów automatyki.
Parametry elektryczne i bezpieczeństwo użytkowania
- Napięcie robocze: do 250 V AC/DC
- Maksymalny prąd: 4 A na styk
- Wysoka ochrona przeciwzwarciowa i przed zanieczyszczeniami (klasa 3)
- Certyfikaty: cURus, spełnia rygorystyczne normy międzynarodowe
Wymiary i schematy połączeń złącza M12
Przewidziane rozwiązania konstrukcyjne pozwalają na łatwą integrację w ograniczonej przestrzeni montażowej dzięki kątowej wtyczce męskiej (90°) oraz prostej wtyczce żeńskiej.
- Średnica gwintu: M12 x 1
- Przewód o średnicy zewnętrznej: 5 mm
- Kolor izolacji: szary, przewody: brązowy, niebieski, biały, czarny
- Minimalny promień gięcia: od 5 x średnica zewnętrzna dla instalacji stałych
Wytrzymałość kabli i warunki pracy
- Temperatura pracy: od -25°C do +85°C (w zależności od klasy kabla)
- Odporność na płomień, oleje, benzynę i czynniki chemiczne – idealne rozwiązanie do zastosowań w strefach o wysokim ryzyku kontaktu z agresywnymi mediami
- Bezpieczeństwo środowiskowe: brak ołowiu, kadmu, FCKW i silikonu w kablu
Podsumowanie – elastyczne złącze M12 do zastosowań przemysłowych
Kabel M12 męski kątowy 90° / M12 żeński prosty z czterema pinami, długości 0,3 m, to niezawodne i trwałe rozwiązanie do łączenia urządzeń automatyki, czujników, siłowników oraz innych aplikacji przemysłowych, gdzie liczy się odporność na warunki środowiskowe, wygoda montażu oraz bezpieczeństwo elektryczne.
