Dostępny
Męski 90° – żeński 90°
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

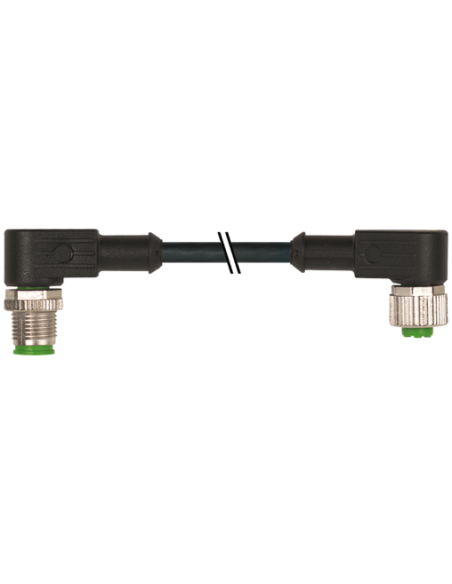

Złącze M12 kątowe 90° męskie – żeńskie 90° (4 piny), przewód PUR 7,5 m – do zastosowań przemysłowych
Złącze M12 90° męskie oraz M12 90° żeńskie o długości przewodu wynoszącej 7,5 m, kod produktu: 7000-40261-6340750, to wysokiej jakości gotowy przewód połączeniowy przystosowany do wymagających aplikacji w automatyce przemysłowej oraz instalacjach maszyn. Konstrukcja przewodu oraz złączy dedykowana jest do stabilnego połączenia z czujnikami, urządzeniami wykonawczymi, sterownikami oraz pozostałymi komponentami systemów przemysłowych.
Najważniejsze zalety złącza M12 z przewodem PUR
- Kątowe złącza M12 (męskie i żeńskie) – ułatwiają montaż w miejscach o ograniczonej przestrzeni.
- Standard 4-pinowy – zapewnia wszechstronność przy połączeniach sygnałowych i zasilających.
- Przewód w powłoce PUR – charakteryzuje się odpornością na ścieranie, oleje, działanie substancji chemicznych oraz promieniowanie UV, co zapewnia trwałość w trudnych warunkach przemysłowych.
- Wysoki stopień ochrony IP66K, IP67 – skuteczna ochrona przed pyłem, wodą oraz zachlapaniem pod ciśnieniem, nawet przy krótkotrwałym zanurzeniu.
- Łatwy i szybki montaż dzięki radełkowanym plastikowym nakrętkom oraz zastosowaniu standardowego gwintu M12 x 1.
- Rozwiązanie zgodne z normą DIN EN 61076-2-101 – kompatybilność z większością rozwiązań automatyki przemysłowej.
Typowe zastosowania przewodu M12 kątowego
Produkt szczególnie rekomendowany do przemysłu maszynowego, produkcyjnego, automatyki, robotyki oraz aplikacji transportowych i wszędzie tam, gdzie wymagane są niezawodne połączenia sygnałowe i zasilające w trudnych warunkach środowiskowych. Może być używany jako przedłużacz kabli, przewód połączeniowy do czujników, siłowników, zaworów czy rozdzielaczy w sterowniach i szafach automatyki.
- Konstrukcje maszyn i instalacje przemysłowe
- Systemy transportowe oraz linie produkcyjne
- Roboty przemysłowe i autonomiczne stanowiska produkcyjne
- Automatyczne i półautomatyczne urządzenia pomiarowe
- Systemy rozdzielcze i magistrale komunikacyjne
Budowa i wytrzymałość przewodu M12 4-pin
Przewód o konstrukcji skrętek miedzianych dysponuje czterema żyłami o przekroju 0,34 mm², izolowanymi wytrzymałym tworzywem PP w kolorach: brązowy (BN), biały (WH), niebieski (BU) i czarny (BK). Całość pokryta jest powłoką z bezhalogenowego, bezołowiowego i odpornego na ścieranie materiału PUR. Przewód charakteryzuje się odpornością na płomienie oraz promieniowanie UV (zgodność z DIN EN ISO 4892-2 A) oraz może pracować w szerokim zakresie temperatur – od -40°C do +90°C.
Podwójne kątowe złącza M12 gwarantują pewność i trwałość połączenia, zapewniając jednocześnie możliwość szybkiego montażu oraz demontażu w urządzeniach serwisowanych.
Bezpieczeństwo i pewność pracy w wymagających środowiskach
Złącza oraz przewód zostały zaprojektowane z myślą o wieloletniej niezawodności w środowiskach narażonych na drgania, zabrudzenia, wpływ substancji agresywnych oraz zmienne warunki atmosferyczne. Mechaniczne zabezpieczenie przeciwwstrząsowe, odpowiednio dobrane promienie gięcia oraz odporność na wielokrotne cykle zginania i skręcania sprawiają, że produkt sprawdza się w dynamicznych aplikacjach.
- Ochrona IP66K i IP67 – szczelność nawet przy zalaniu wodą czy działaniu strumienia pod ciśnieniem.
- Twardość płaszcza 90±5 Shore A – wytrzymałość mechaniczna przy zachowaniu elastyczności.
- Odporność na wyładowania temperaturowe i mechaniczne – możliwość pracy w warunkach od -40°C do +90°C.
Podsumowanie
Złącze przewodowe M12 90° męskie / 90° żeńskie o długości 7,5 m to niezawodne rozwiązanie dla profesjonalnej automatyki przemysłowej, gwarantujące wysoką odporność mechaniczną, chemiczną oraz ochronę środowiskową zgodną ze światowymi standardami. Pozwala na wydajne, trwałe i szybkie łączenie komponentów systemów automatyki, które wymagają bezpiecznego i pewnego połączenia nawet w najtrudniejszych warunkach pracy.
