Męski 90° – żeński 90°
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

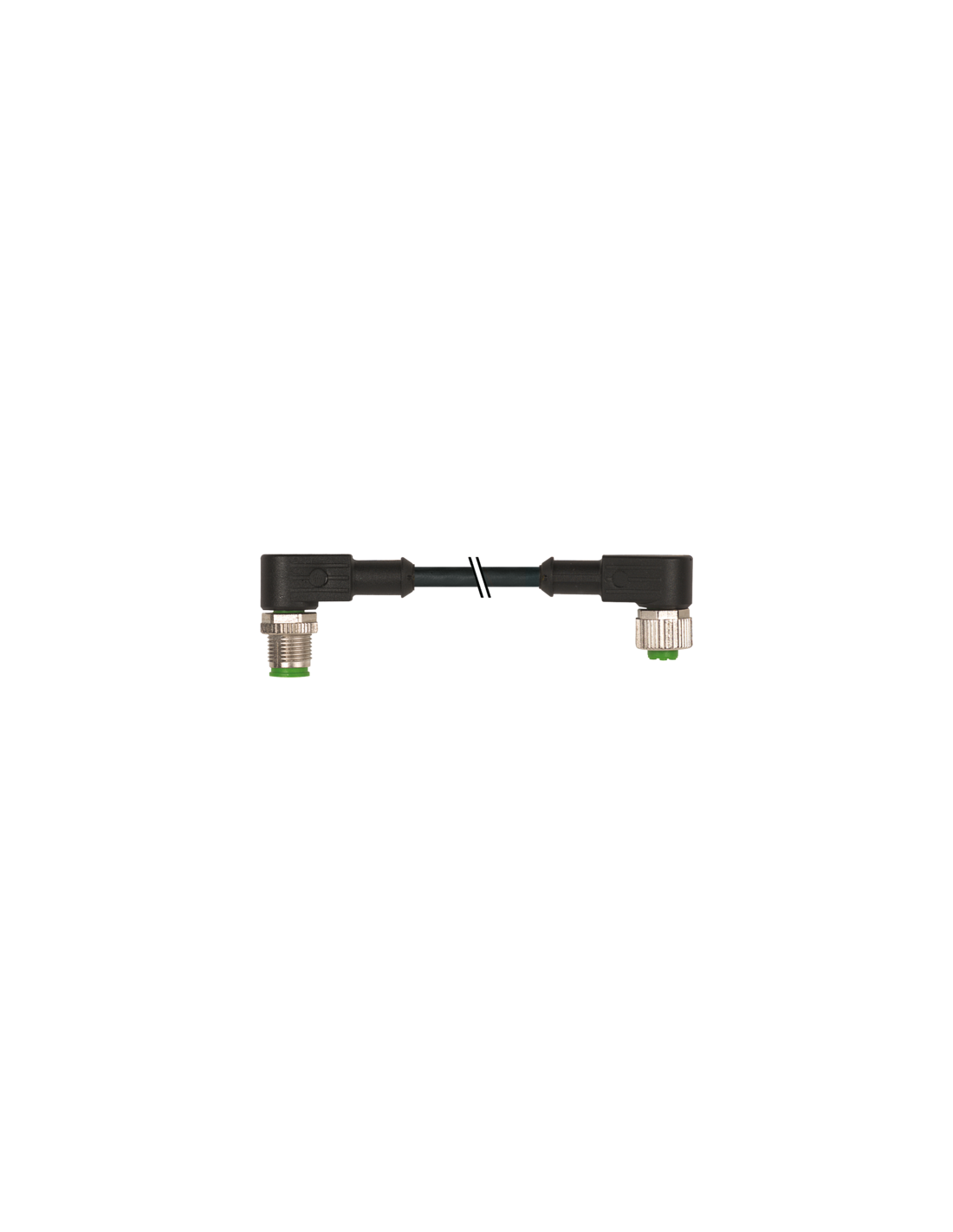

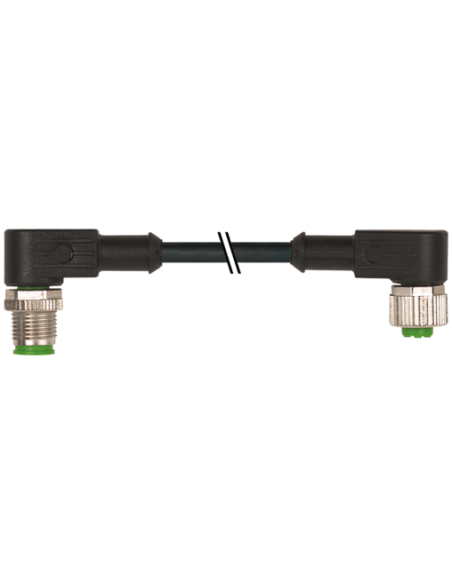

Złącze kablowe M12 męskie 90° / M12 żeńskie 90° 5-pinowe – 5 m, PUR, IP66K/IP67
Przewód z wtykami kątowymi M12 (symbol 7000-40281-6150500) to niezawodne rozwiązanie połączeniowe dedykowane do środowisk przemysłowych, w których wymagana jest trwałość, elastyczność oraz wysoka ochrona przed czynnikami zewnętrznymi.
Opis i kluczowe cechy złącza M12 kątowego 5-pinowego
Przewód M12 wyposażony jest w dwa kątowe złącza – męskie i żeńskie typu M12 (5-pinowe, kodowanie A), które zapewniają uniwersalność podłączenia urządzeń automatyki w aplikacjach przemysłowych.
Wtyki gwarantują stabilny montaż przy pomocy śruby radełkowanej z zabezpieczeniem przeciwwstrząsowym, co minimalizuje ryzyko przypadkowego rozłączenia nawet podczas pracy maszyn i urządzeń o wysokim poziomie wibracji.
- Długość przewodu: 5 m – umożliwia elastyczne prowadzenie instalacji w maszynach i ciągach technologicznych
- Stopień ochrony: IP66K, IP67 – wysoka szczelność pyłoszczelna oraz odporność na silne strumienie wody i czasowe zanurzenie
- Konstrukcja przewodu: 5-żyłowy, przekrój 0,34 mm², skrętka miedziana
- Materiał płaszcza i izolacji: PUR (wtyk), PVC (kabel) – wysokoodporny na oleje, chemikalia oraz promieniowanie UV
- Zakres temperatur: praca ciągła od -25°C do 85°C (zależnie od jakości przewodu)
- Moment obrotowy dokręcania: 0,6 Nm
- Odporność mechaniczna: pokrycie niklowane oraz odlew cynkowy zwiększają wytrzymałość
- Certyfikaty: cURus – spełnia nowoczesne normy dla instalacji automatyki
Zastosowania przewodu M12 – automatyka, robotyka, przemysł spożywczy
Złącze M12 kątowe z pięcioma pinami doskonale sprawdzi się w automatyce przemysłowej, kablowaniu czujników, siłowników, modułów I/O oraz wszędzie tam, gdzie liczy się szczelność i niezawodność połączenia. Zastosowanie przewodu o podwyższonej odporności chemicznej oraz mechanicznej umożliwia jego wykorzystanie w trudnych warunkach – przy maszynach pakujących, liniach montażowych, systemach transportu, jak również w maszynach rolniczych czy pojazdach specjalnych.
- Szybkie i łatwe podłączanie urządzeń – idealny wybór do konfiguracji sieci sensorów i elementów wykonawczych
- Odpowiedni do pracy w warunkach podwyższonego zapylenia i wilgotności
- Możliwość stosowania jako przewód przedłużający lub kablowy adapter
- Zgodność z typowymi systemami zasilania i sygnałowymi (24 V DC, 125 V AC/DC)
Warianty i personalizacja złącza M12
Długość kabla oraz rodzaj końcówek mogą być dostępne na specjalne zamówienie – istnieje możliwość dopasowania produktu do konkretnej aplikacji. Dobór tworzyw o wysokiej trwałości pozwala na użytkowanie w agresywnych środowiskach, przy odpowiednim sprawdzeniu odporności chemicznej.
M12 męski 90° / M12 żeński 90° 5-pinowy to solidna propozycja dla wymagających użytkowników specjalizujących się w projektowaniu i wykonawstwie instalacji przemysłowych – zapewnia efektywną i bezpieczną transmisję sygnałów oraz zasilania.
