Męski prosty – żeński proste

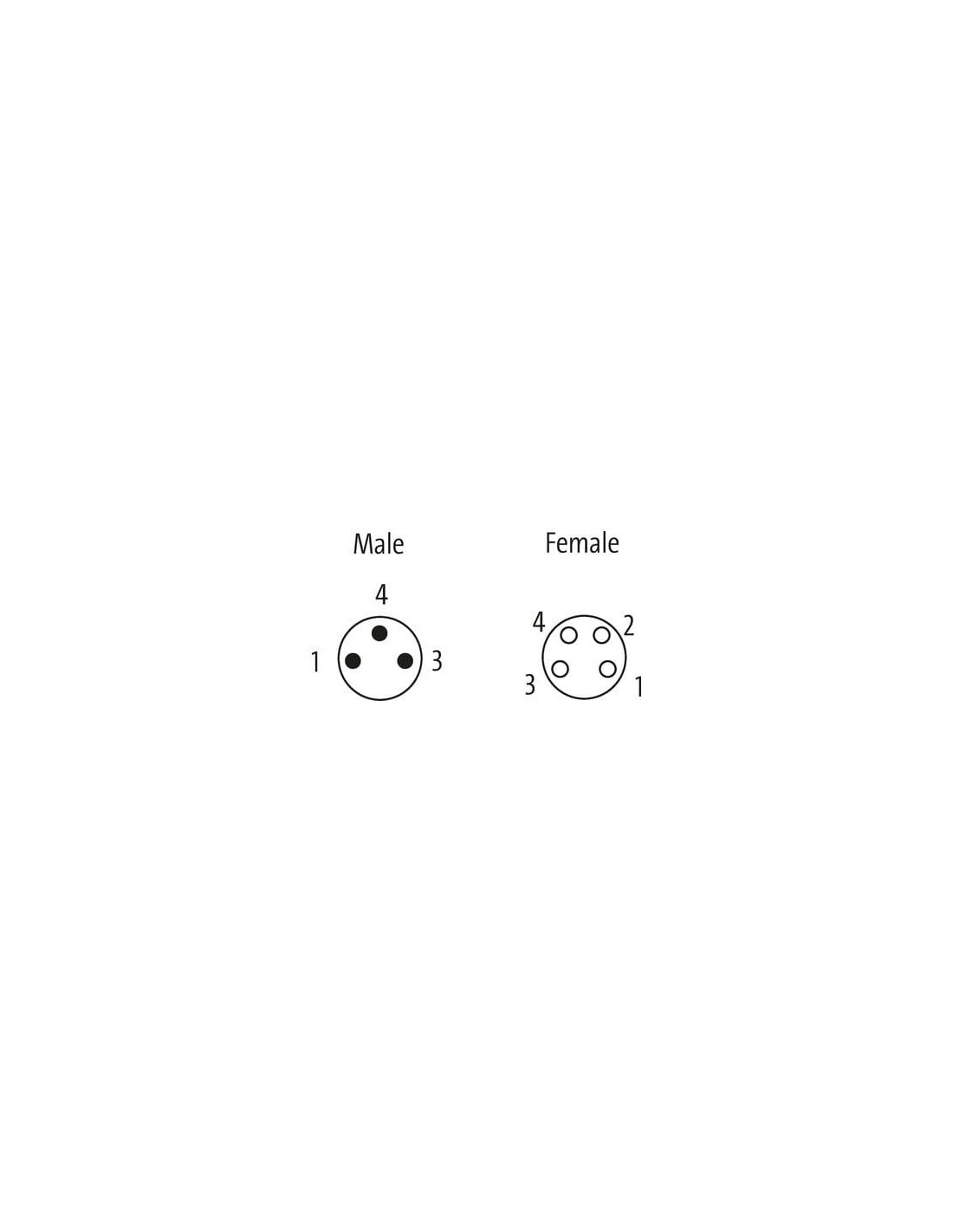

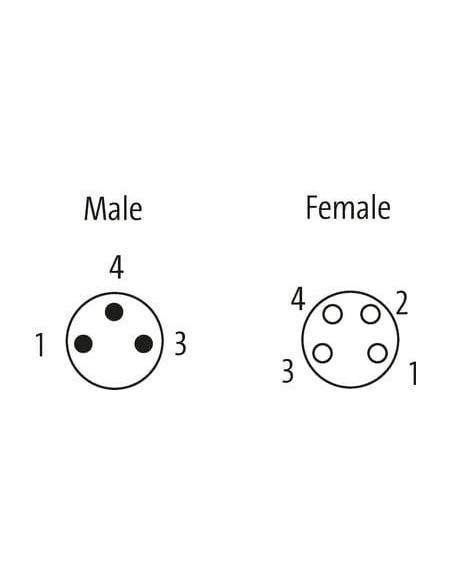

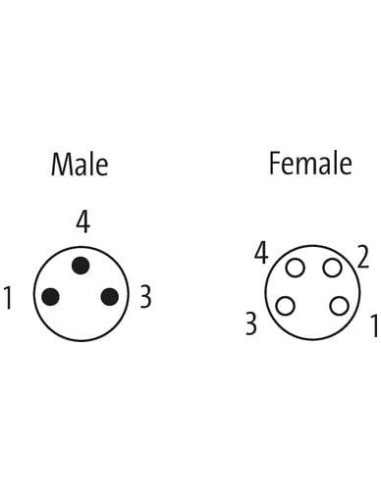

M8 – M8, 3/4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski – M8 żeński prosty 3 piny, 5 m – 7000-88005-6300500
Konektor męski prosty M8 do konektora żeńskiego prostego M8 to przewód połączeniowy stosowany do niezawodnych i bezpiecznych połączeń sygnałowych oraz zasilających w automatyce przemysłowej. Wersja 3-pinowa umożliwia transmisję sygnału i zasilania w wymagających warunkach przemysłowych, zapewniając szybkość montażu oraz wysoką odporność mechaniczną.
Specjalistyczny przewód połączeniowy dla automatyki przemysłowej
Konektory M8 to standard w rozbudowanych instalacjach maszyn i urządzeń, szczególnie tam, gdzie wymagana jest odporność na wilgoć, pył oraz agresywne ciecze przemysłowe. Prezentowany przewód o długości 5 metrów doskonale sprawdza się przy łączeniu czujników, elementów wykonawczych, systemów sterowania oraz urządzeń pomiarowych.
- Wytrzymała konstrukcja: Obudowa i powłoka przewodu z PUR gwarantują odporność mechaniczną na ścieranie, promieniowanie UV, oleje oraz wiele chemikaliów.
- Odporność na wodę i kurz: Stopień ochrony IP65, IP66K, IP67, IP68 umożliwia pracę nawet w trudnych warunkach przemysłowych.
- Szybkie i pewne połączenie: Gwint M8 x 1 oraz pozłacane styki zapewniają stabilny kontakt elektryczny i minimalizują ryzyko korozji.
- Przeznaczenie uniwersalne: Typowy wybór do czujników zbliżeniowych, enkoderów, siłowników, elementów pneumatyki oraz wielu innych komponentów instalacji automatyki.

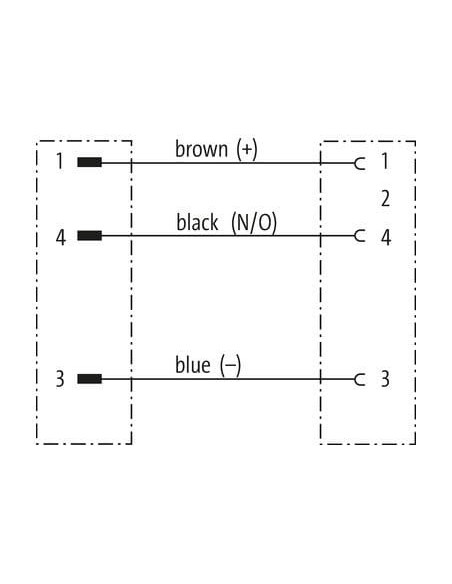

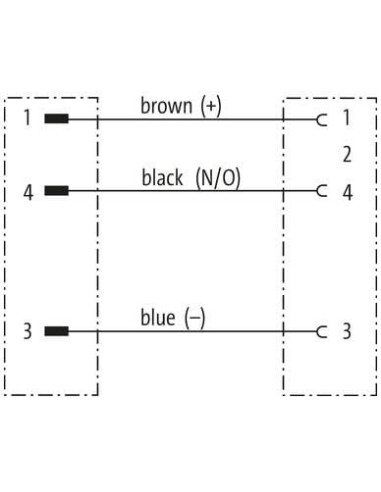

- 3 piny: Uniwersalne połączenie do przesyłu zasilania (+/−) oraz sygnału sterującego (NO), zgodnie z obowiązującymi normami DIN EN 61076-2-114 (M8).
Budowa i możliwości wykorzystania konektora M8 3-pinowego
Konektor wyposażony jest w trzy skręcone żyły miedziane o przekroju 0,25 mm², izolowane materiałem bezhalogenowym i bezołowiowym o wysokiej trwałości (PP, PUR). Kabel umożliwia elastyczne prowadzenie przewodów, odporny na miliony cykli gięcia, co czyni go idealnym wyborem do aplikacji ruchomych oraz do użycia z prowadnikami kablowymi (C-track).
- Maksymalne napięcie pracy: 60V DC / 50V AC
- Maksymalne obciążenie prądowe: 4A na styk
- Odporność na płomień: Zgodnie z normami UL 1581 oraz IEC 60332-2-2
- Szeroki zakres temperatury pracy: od -40°C do +90°C, co pozwala na zastosowanie zarówno w halach przemysłowych, jak i w warunkach zewnętrznych.
Konektory M8 – Zastosowania i przykład użycia
Konektor M8 męski – żeński prosty dedykowany jest do połączeń urządzeń automatyki przemysłowej, systemów sensorów, rozdzielnic, automatyki budynkowej oraz rozwiązań specjalistycznych w produkcji, transporcie, logistyce i zrobotyzowanych aplikacjach przemysłowych. Wysoki poziom ochrony oraz uniwersalne złącze pozwalają na szybkie łączenie oraz serwisowanie elementów instalacji bez użycia specjalistycznych narzędzi.
Dzięki odporności na czynniki mechaniczne i chemiczne, kable te są wybierane wszędzie tam, gdzie liczy się trwałość i niezawodność łącza, nawet podczas pracy w wymagających warunkach.
