Dostępny
Męski 90° – żeński 90°
M12 – M12, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

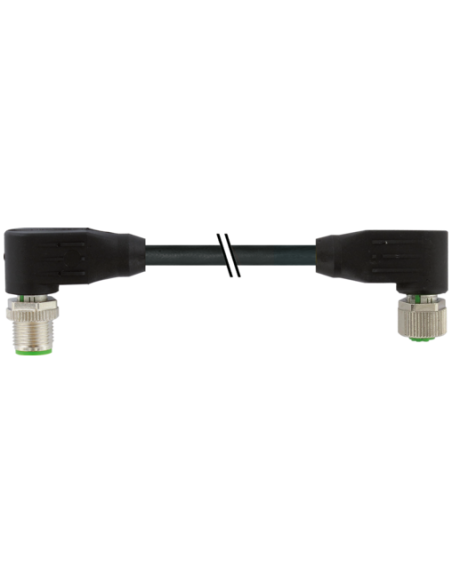

Kabel przyłączeniowy M12 męski 90° do M12 żeński 90° ekranowany 4-pinowy – 7000-40491-6411000
M12 męski 90° / M12 żeński 90° ekranowany 7000-40491-6411000 to specjalistyczny kabel połączeniowy dedykowany do zastosowań przemysłowych, w których wymagana jest niezawodna transmisja sygnału w trudnych warunkach środowiskowych. Dzięki kątowym złączom M12 (męski i żeński, oba pod kątem 90°), możliwy jest montaż w miejscach o ograniczonej przestrzeni oraz na krawędziach maszyn.
Zastosowanie kabla przyłączeniowego M12 – Przemysł, Automatyka, Robotyka
Ten ekranowany przewód M12 4-pinowy jest idealnym rozwiązaniem do:
- podłączania czujników oraz siłowników w systemach automatyki przemysłowej,
- w instalacjach maszyn produkcyjnych, urządzeniach transportowych, liniach produkcyjnych,
- w aplikacjach, gdzie wymagana jest duża odporność na zakłócenia elektromagnetyczne (EMC) dzięki oplotowi miedzianemu, ocynkowaniu,
- pracy w środowiskach narażonych na wilgoć, kurz, oleje, smary oraz inne agresywne media,
- w wszelkich systemach wymagających wysokiego stopnia ochrony IP (IP66K, IP67).
Zalety i cechy wyróżniające przewód M12 7000-40491-6411000
Kątowe złącza umożliwiają stosowanie przewodu w ciasnych przestrzeniach i na obrzeżach urządzeń. Ekranowanie kabla zwiększa niezawodność sygnału także w wymagających środowiskach przemysłowych, eliminując wpływ zakłóceń elektromagnetycznych.
- Długość kabla: 10 m – pozwala na swobodny montaż w rozbudowanych instalacjach.
- Obudowa z tworzywa PUR – zapewnia odporność chemiczną, na oleje, uszkodzenia mechaniczne i ścieranie.
- Bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW – bezpieczny dla środowiska i zdrowia użytkowników.
- Zgodność z normą DIN EN 61076-2-101 (M12) – standard w automatyce przemysłowej.
- Polecany do aplikacji ruchomych oraz stacjonarnych (elastyczność, odporność na zginanie min. 5x średnica zewnętrzna).
- Wysoka odporność na promieniowanie UV i płomienie – spełnia rygorystyczne normy IEC/UL, bezpieczny podczas eksploatacji na zewnątrz i wewnątrz.
- Pewne połączenie śrubowe z mechanizmem zabezpieczającym przed poluzowaniem pod wpływem drgań (moment obrotowy 0,6 Nm).
- Zakres temperatur pracy od -40°C do +90°C (w zależności od warunków i trybu pracy – stała/giętka instalacja).
Budowa i konstrukcja kabla M12 – szczegóły wykonania
W przewodzie zastosowano cztery żyły miedziane (skrętka 4x0,34 mm²), każda posiada izolację z PP o wysokiej trwałości oraz zewnętrzny płaszcz z PUR o twardości 90 ± 5 Shore A.
- Kabel jest ekranowany (oplot miedziany 80%), co efektywnie chroni przed zakłóceniami EMC.
- Kolory żył: brązowy, biały, niebieski, czarny – zgodnie ze standardami upraszczającymi montaż i diagnostykę.
- Średnica zewnętrzna przewodu: 5,3 mm (+/- 5%).
- Wysoka liczba cykli gięcia i skręcania – przystosowany do pracy w ciągłym ruchu (aplikacje C-track i zrobotyzowane stanowiska).
Typowe zastosowania – do jakich urządzeń i środowisk?
Kable M12 ekranowane wykorzystywane są przede wszystkim w:
- maszynach CNC, robotach przemysłowych, transporterach automatycznych,
- liniach montażowych i pakujących,
- systemach bezpieczeństwa przemysłowego, czujnikach i siłownikach,
- modułach I/O i sterownikach PLC wymagających niezawodnego połączenia sygnałowego,
- aplikacjach wymagających zachowania szczelności IP66K/IP67 oraz odporności na trudne warunki chemiczne i mechaniczne.
Korzyści zastosowania ekranowanego przewodu M12 4-pinowego
Wybierając ekranowany kabel M12 męski 90° do żeńskiego 90°, zyskuje się wysoką niezawodność połączeń, wygodę instalacji w trudno dostępnych miejscach oraz pełną kompatybilność z akcesoriami M12 zgodnymi ze światowymi normami. Jest to rozwiązanie idealne do wymagających środowisk przemysłowych o wysokich wymaganiach EMC.
