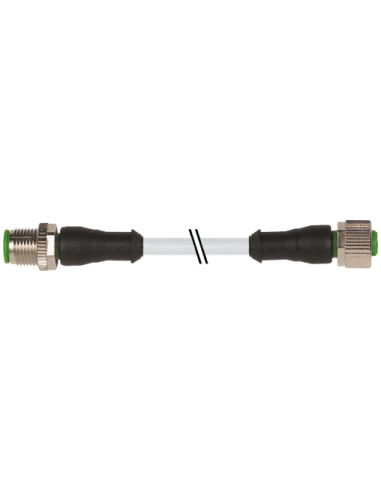

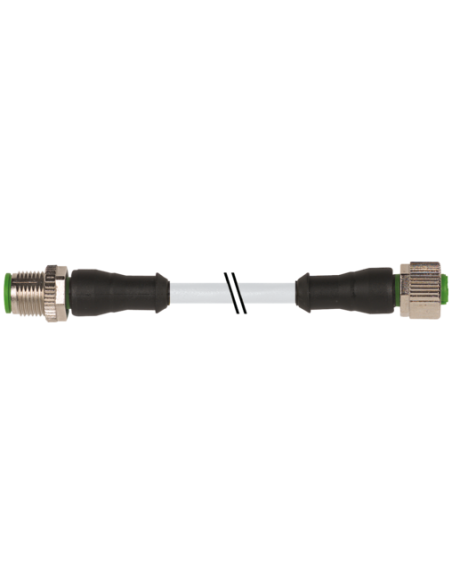

Męski prosty – żeński proste
M12 – M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor męski M12 – żeński M12 o długości 5 metrów to niezawodne rozwiązanie do połączeń elektrycznych w automatyce przemysłowej oraz systemach sterowania. Wyposażony w czteropinowe złącza prostej instalacji, gwarantuje wysoką kompatybilność z urządzeniami posiadającymi standardowe gniazda M12.
Konektor M12 M/F z 4 pinami jest szeroko wykorzystywany w automatyce przemysłowej, inżynierii maszyn, robotyce, aplikacjach czujników oraz elementów wykonawczych. Dzięki wysokiemu stopniowi ochrony IP65/IP66K/IP67 doskonale sprawdzi się nawet w wymagających warunkach przemysłowych, wilgoci oraz zapyleniu.
Konektor M12 wykonany został z wysokiej jakości materiałów (obudowa PUR, elementy z cynkowego odlewu ciśnieniowego, niklowane powierzchnie), co przekłada się na doskonałą odporność chemiczną oraz na oleje. Ścisłe uszczelnienie, gwintowane zamknięcie oraz zabezpieczenie przeciwwstrząsowe zwiększają niezawodność połączenia, nawet podczas pracy maszyn o podwyższonych wibracjach.
Przewód składa się z czterech żył miedzianych (19-drutowych), co gwarantuje stabilność parametrów elektrycznych – maksymalne napięcie robocze 250 V (dla złącza), prąd na styk do 4 A oraz odporność falową do 2 kV. Izolacja z PVC oraz płaszcz z PVC/PUR zapewniają elastyczność i trwałość przewodu nawet przy ciągłym ruchu.
Złącza spełniają normy DIN EN 61076-2-101 (M12) i posiadają certyfikaty jakości (cURus, UL, IEC). Zapewniają wysoki stopień ochrony elektrycznej, niską rezystancję linii oraz zgodność z aplikacjami wymagającymi podstawowego i podwyższonego bezpieczeństwa połączenia.
Uniwersalna kolorystyka żył (brązowy, biały, niebieski, czarny) oraz wyprowadzenie proste pozwalają na wygodne i intuicyjne podłączanie w każdym systemie przemysłowym.
Przewód M12 męski–żeński 7000-40021-2140500 to funkcjonalne, bezpieczne i odporne na trudne warunki środowiskowe rozwiązanie do zastosowań przemysłowych i automatyzacji. Dzięki wysokim parametrom mechanicznym i elektrycznym stanowi optymalne połączenie w szerokim spektrum urządzeń wymagających stabilnej oraz niezawodnej transmisji sygnału oraz zasilania.
