Męski 90° – żeński proste
M12 – M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

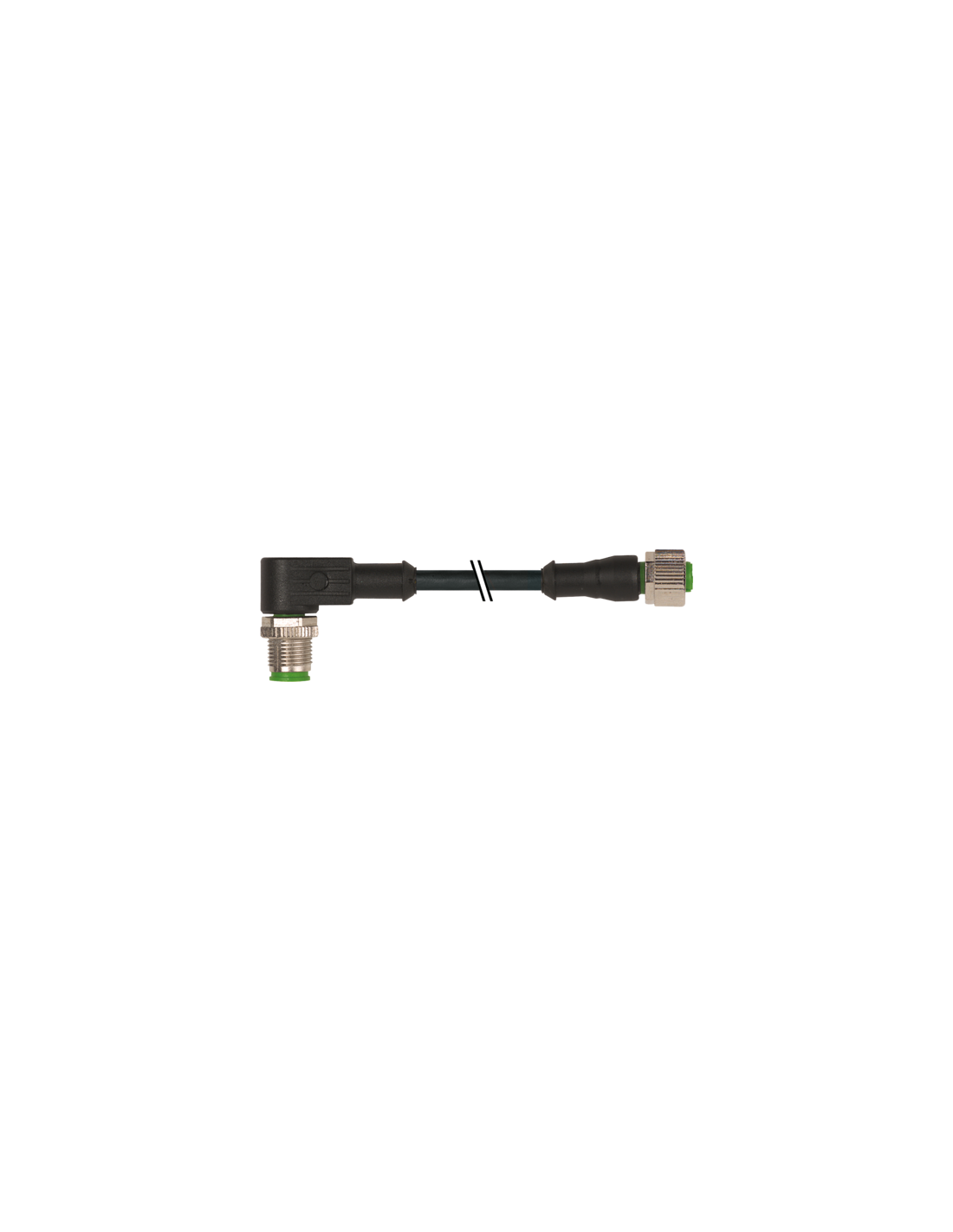

Przewód połączeniowy M12 męski kątowy 90° / M12 żeński prosty 5-pinowy – 7000-40221-6350030
Przewód połączeniowy M12 to rozwiązanie zaprojektowane do wymagających zastosowań w automatyce przemysłowej, zapewniające łatwe i niezawodne łączenie komponentów w instalacjach elektrycznych i systemach sterowania. Wersja z kątowym złączem męskim M12 90° oraz prostym złączem żeńskim M12 umożliwia wygodny montaż nawet w trudno dostępnych miejscach.
Zastosowania przewodu połączeniowego M12 5-pinowego
Przewód M12 5-pinowy z kodowaniem typu A doskonale sprawdza się w:
- Automatyce przemysłowej – przesył sygnałów oraz zasilania do czujników, siłowników, paneli operatorskich, rozdzielnic czy wysp zaworowych.
- Budowie maszyn – połączenia ruchomych elementów, dzięki wysokiej odporności kabla PUR na uszkodzenia mechaniczne, oleje, chłodziwa oraz wiele substancji chemicznych.
- Systemach transportu – wytrzymałość na drgania oraz ochrona przed pyłem i wodą (IP66K, IP67) umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Instalacjach wymagających wysokiego poziomu niezawodności oraz trwałości połączenia.
Kluczowe cechy przewodu M12 męski/żeński 7000-40221-6350030
- Kabel 5-żyłowy, umożliwiający przesył zarówno zasilania, jak i sygnałów sterujących.
- Wytrzymała izolacja PUR zapewnia odporność na ścieranie, przecięcia, oleje, środki chemiczne i promieniowanie UV.
- Oba złącza M12 (męskie pod kątem 90° oraz żeńskie proste) wykonane są z niklowanego cynku, z radełkowaną nakrętką ułatwiającą dokręcenie oraz pewny montaż.
- Wysoki stopień ochrony IP66K, IP67 – odporność na pył, silne strumienie wody, działanie czynników atmosferycznych oraz przemysłowych.
- Mała długość – 0,3 m – idealna do aplikacji wymagających krótkich połączeń lub w ograniczonej przestrzeni.
- Typowe oznaczenia żył: brązowy (+), niebieski (–), biały (N/C), czarny (N/O), zielono-żółty (uziemienie/PE).
Najważniejsze zalety i funkcje przewodu M12
- Szybki, beznarzędziowy montaż – łatwe dokręcenie i solidne połączenie dzięki radełkowanej nakrętce.
- Stabilność połączenia – antywstrząsowa blokada zabezpiecza przed samoczynnym rozłączaniem, np. na skutek drgań.
- Bezhalogenowa konstrukcja, odporność na UV, brak ołowiu, kadmu, FCKW, silikonu – ekologiczne i bezpieczne użytkowanie.
- Duża liczba cykli pracy – przystosowany do zastosowań z ruchomymi przewodami (10 milionów cykli C-track, 2 miliony skrętów).
- Łatwość identyfikacji i podłączenia dzięki przejrzystej numeracji styków oraz zgodności z normami międzynarodowymi.
Typowe zastosowania przewodu M12 5p 90°/prosty
- Fabryczne linie produkcyjne
- Zautomatyzowane systemy montażowe i testowe
- Maszyny CNC, roboty przemysłowe
- Instalacje przenośników i linii pakujących
- Systemy rozproszonych wejść/wyjść (I/O), czujniki i aktuatory
Przewód połączeniowy M12 męski 90° / M12 żeński prosty o kodzie 7000-40221-6350030 to niezawodny wybór wszędzie tam, gdzie liczy się trwałość, wygoda instalacji oraz niezawodność przesyłu sygnału w warunkach przemysłowych.
