M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

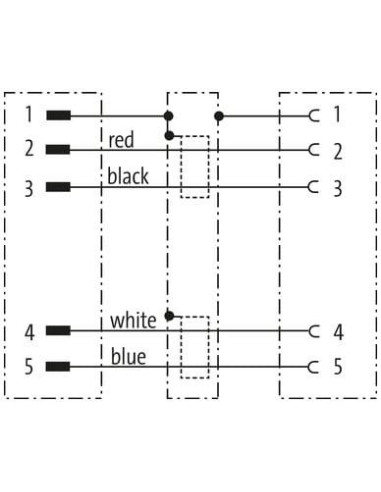

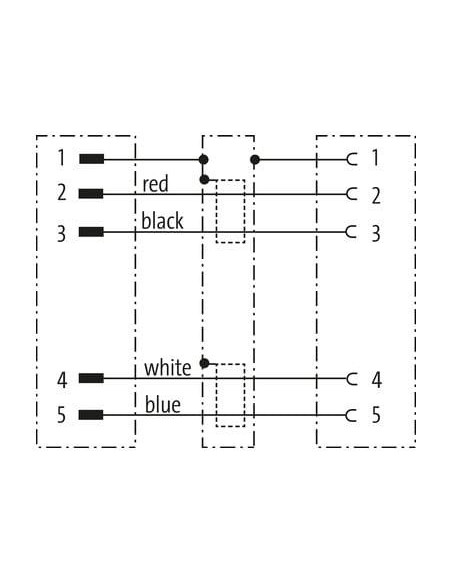

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

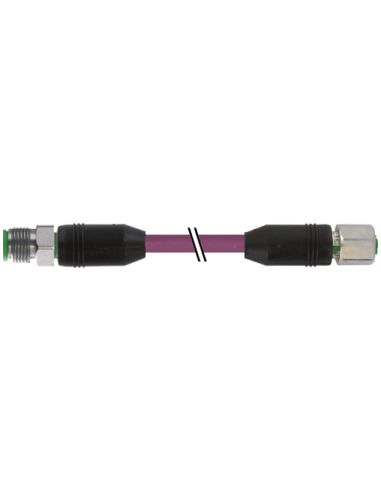

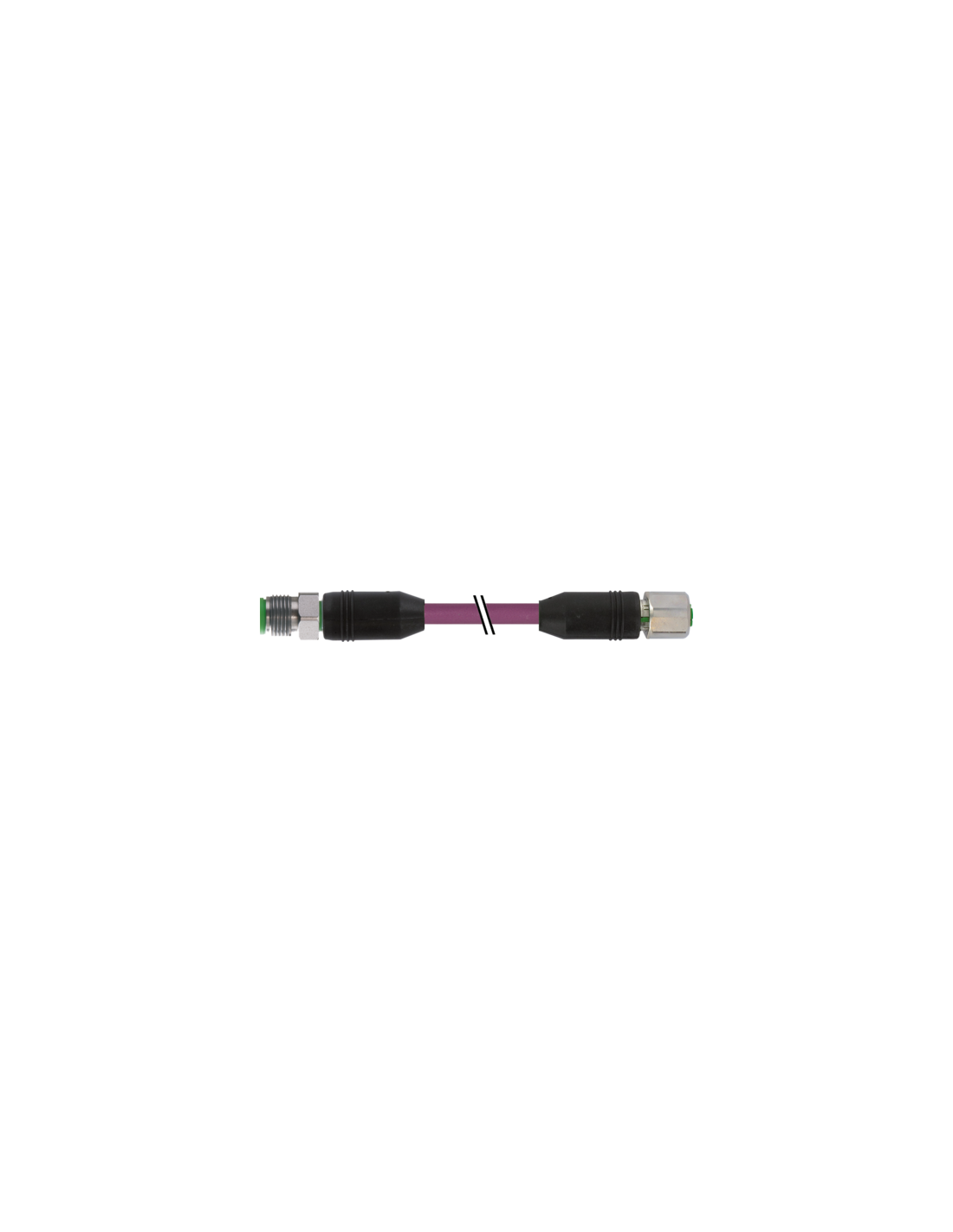

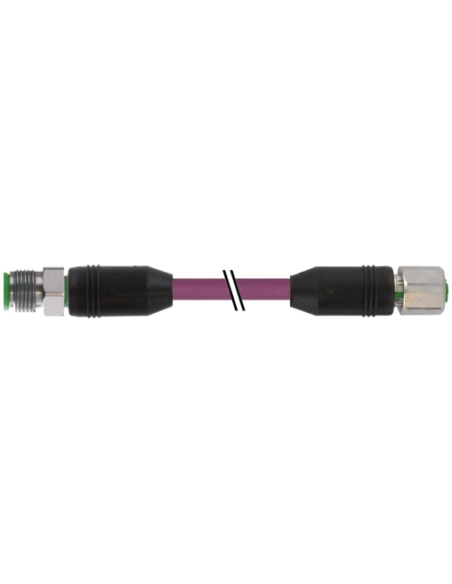

Przewód DeviceNet M12 męski 0° / M12 żeński 0° V4A – profesjonalne połączenie w automatyce
M12 męski 0° / M12 żeński 0° DeviceNet o długości 20 metrów to dedykowany przemysłowym systemom automatyki przewód połączeniowy, wyposażony w złącza M12 5-pin z prostą konfiguracją oraz kodowaniem typu A. Całość zaprojektowano z myślą o niezawodności i bezpieczeństwie transmisji danych oraz zasilania w wymagających środowiskach przemysłowych.
Zastosowanie złącza DeviceNet M12 – uniwersalne połączenia automatyki
Przewód M12 DeviceNet to kluczowy element dla instalacji:
- sIEC przemysłowych (np. Profibus, CANopen, DeviceNet),
- systemów sterowania maszynami i urządzeniami automatyki,
- łączenia czujników, siłowników i modułów I/O,
- połączeń urządzeń wymagających szybkiego i stabilnego transferu danych oraz zasilania,
- aplikacji wymagających wysokiej ochrony mechanicznej i odporności na czynniki zewnętrzne.
Budowa i materiały – odporność na czynniki zewnętrzne
Wytrzymała konstrukcja złączy M12 oraz obudowa ze stali nierdzewnej V4A (1.4404) zapewniają ochronę przed korozją i uszkodzeniami mechanicznymi. Kabel o płaszczu PUR gwarantuje odporność na ścieranie, oleje, chłodziwa oraz promieniowanie UV. Certyfikaty ochrony IP65 i IP67 spełniają wymagania nawet w najbardziej wymagających środowiskach przemysłowych.
Parametry techniczne przewodu DeviceNet M12 o wysokich możliwościach
- Długość kabla: 20 m
- Liczba żył: 5 (hybrydowe – dane i zasilanie)
- Prąd znamionowy: do 4 A na styk, dla żył zasilających nawet do 6 A
- Napięcie robocze: do 60 V (AC/DC)
- Powłoka styków: pozłacane dla niezawodności transmisji
- Ekranowanie przewodu: oplot miedziany 65% i folia, zapewniające skuteczną ochronę przed zakłóceniami EMI
- Izolacja przewodów: PE, wersja bezhalogenowa i bezołowiowa
- Kodowanie A – zgodność ze standardami przemysłowymi
Zalety przewodu M12 DeviceNet – pewność działania w przemyśle
- Wysoka wytrzymałość mechaniczna – zastosowanie PUR oraz stali nierdzewnej
- Ochrona przed wnikaniem cieczy i pyłów – klasa ochrony IP65/IP67
- Stabilna transmisja danych – skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi
- Długa żywotność w warunkach ruchu – odporność na wielokrotne zginanie oraz długie dystanse przesyłowe
- Szybki i łatwy montaż dzięki precyzyjnym złączom M12
Typowe obszary zastosowań przewodu M12 DeviceNet
- Automatyka przemysłowa
- Technika transportowa i magazynowa
- Systemy produkcyjne i linie montażowe
- Maszyny pakujące
- Sektor spożywczy i farmaceutyczny (odporność na środki myjące i chemikalia)
Wskazówki montażowe i eksploatacyjne
Podczas instalacji należy zadbać o odpowiednie zabezpieczenie złącza M12 przed obciążeniami mechanicznymi oraz przestrzegać zalecanych promieni gięcia kabla, co zapobiega utracie szczelności IP i wydłuża żywotność przewodu. Możliwość pracy w zakresie temperatur od -40°C do +80°C (w instalacji stałej) oraz od -30°C do +70°C w ruchu pozwala na wszechstronne zastosowanie.
Podsumowanie – niezawodny przewód DeviceNet M12 do wymagających aplikacji
Kabel M12 męski 0° / M12 żeński 0° DeviceNet V4A łączy w sobie wytrzymałość mechaniczną, odporność chemiczną oraz wysoką niezawodność transmisji danych i zasilania. Jest to rozwiązanie dedykowane dla instalacji przemysłowych, w których liczy się trwałość, bezpieczeństwo oraz elastyczność montażu.
