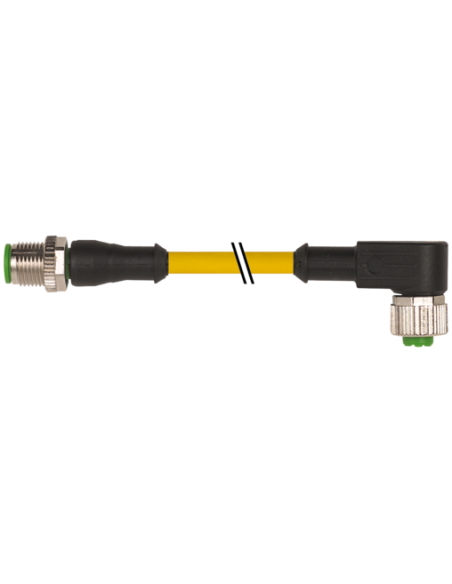

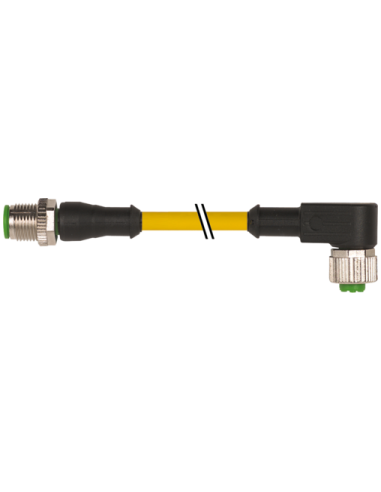

Męski prosty – żeński 90°
M12 – M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 013 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kablowe M12 męskie proste / M12 żeńskie kątowe 90° – kabel sygnałowy 3-pinowy
Przewód M12 męski prosty do M12 żeńskiego 90°, 1 m to wysokiej jakości przewód połączeniowy przemysłowy, idealny do zastosowań automatyki oraz systemów sterowania. Produkt wyróżnia się solidnym wykonaniem, przemyślaną konstrukcją oraz zgodnością z rygorystycznymi normami przemysłowymi (DIN EN 61076-2-101).
Kabel M12 – najwyższa hermetyczność i odporność
Złącza M12 zostały wykonane z tworzywa PUR oraz metalowych elementów z powłoką niklowaną, co zapewnia wysoki stopień ochrony IP65, IP66K oraz IP67. Dzięki temu przewód jest wyjątkowo odporny na działanie wody, pyłów, olejów i większości chemikaliów przemysłowych.
Wszechstronne zastosowania przemysłowe złącza M12
To rozwiązanie znajduje zastosowanie w szerokim zakresie aplikacji, w tym:
- Automatyzacja przemysłowa – komunikacja czujników, siłowników i innych urządzeń wykonawczych.
- Maszyny produkcyjne – niezawodne łączenie komponentów maszyn w środowiskach narażonych na trudne warunki.
- Systemy sterowania – przesył sygnałów oraz zasilania w instalacjach rozproszonych.
- Przemysł spożywczy i przetwórczy – możliwość stosowania w miejscach wymagających wysokiej odporności na chemikalia.
- Innowacyjne linie produkcyjne – szybka wymiana i łatwy montaż dzięki uniwersalności systemu M12.
Najważniejsze zalety przewodu połączeniowego M12
- Kątowe wyjście (90°) z jednej strony – idealne do instalacji w miejscach z ograniczoną przestrzenią.
- Łatwa instalacja – szybki montaż dzięki radełkowanej, plastikowej nakrętce oraz oznaczeniu klucza SW13.
- Odporność na wibracje i wstrząsy – stabilność połączenia nawet w dynamicznych środowiskach.
- Kodowanie typu A – zapewnia prawidłowe i bezpieczne podłączenie urządzeń.
- Elastyczny i trwały kabel – żółta izolacja PVC, odpowiedni do peszli (Ø 10 mm), zawiera trzy żyły o przekroju 0,34 mm².
- Bezpieczeństwo użytkowania – zgodność z UL i cURus, bez dodatku ołowiu, kadmu, FCKW oraz silikonu.
- Temperatura robocza: od -25°C do 85°C dla złącza oraz od -30°C do 80°C dla kabla.
Typowe rozwiązania i możliwości konfiguracji
Standardowa długość przewodu 1 m, jednak na życzenie dostępne są inne długości i wykonania. Złącza sprawdzają się zarówno w aplikacjach stałych, jak i dynamicznych. Montaż odbywa się poprzez włożenie i przykręcenie przewodu, co gwarantuje stabilność i pewność połączenia. Dodatkowe zabezpieczenie przed naprężeniami mechanicznymi zgodnie z zaleceniami producenta.
Przewód M12 męski prosty / M12 żeński 90° 3-pinowy to niezawodne, certyfikowane rozwiązanie spełniające najwyższe wymagania automatyki przemysłowej – gwarancja trwałości, bezpieczeństwa oraz elastyczności w nowoczesnych instalacjach.
