Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

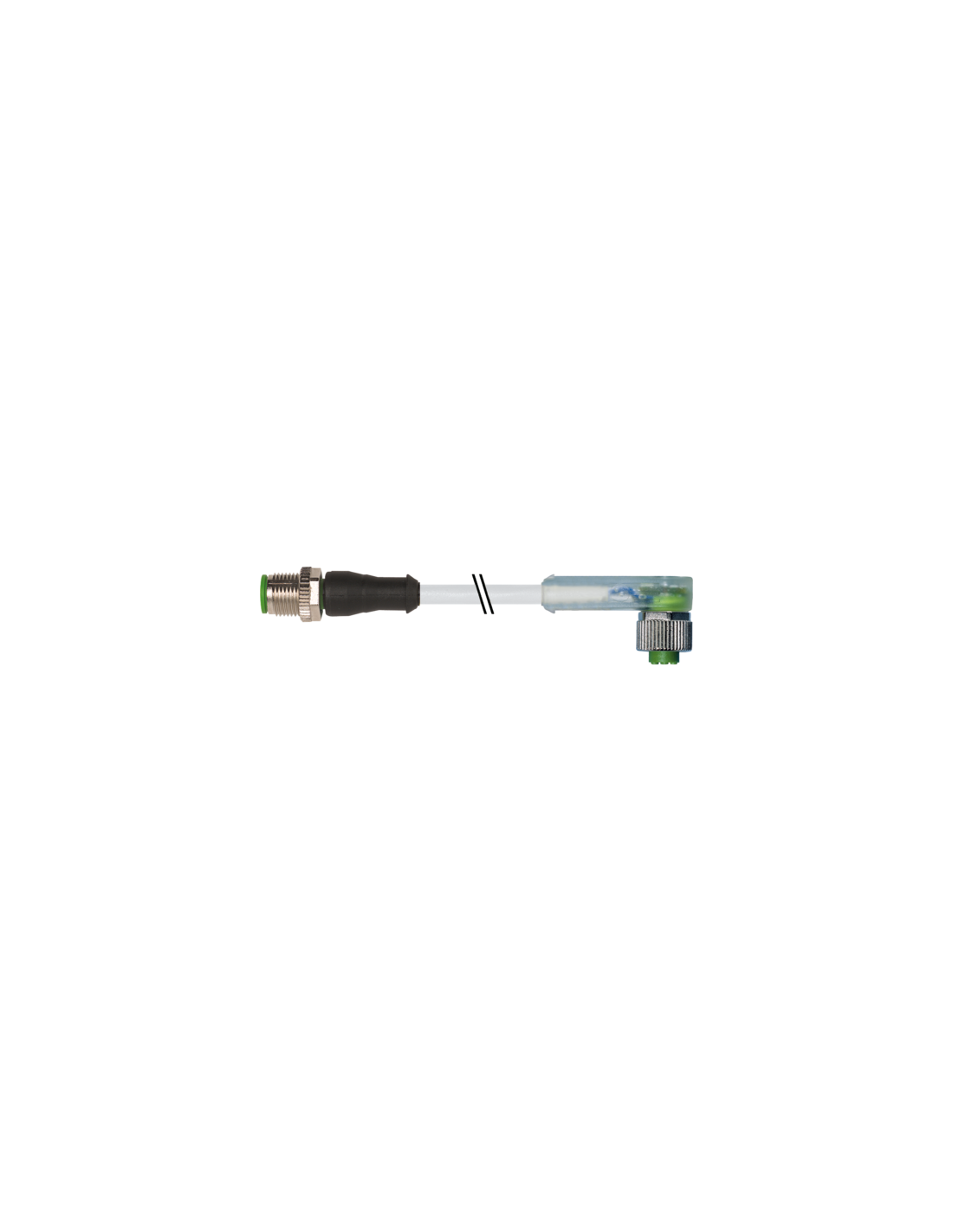

Konektor M12 męski – M12 żeński 90° z sygnalizacją LED – Przewód 1,5 m
Konektor M12 męski prosty – M12 żeński kątowy z LED (kod produktu: 7000-40341-2340150) to wysokiej jakości złącze przeznaczone do profesjonalnych i przemysłowych zastosowań automatyki, gdzie wymagana jest niezawodność, szybka diagnostyka oraz odporność na trudne warunki otoczenia. Dzięki trzem wskaźnikom LED w złączu żeńskim możliwe jest szybkie monitorowanie stanu połączenia i pracy odbiornika sygnału.
Wytrzymałość i bezpieczeństwo pracy w trudnych warunkach
Stopień ochrony IP65, IP66K oraz IP67 gwarantuje niezawodność działania nawet w miejscach narażonych na pył, wilgoć, opady czy działanie czynników chemicznych. Obudowa wykonana została z trwałego tworzywa PUR, które charakteryzuje się doskonałą odpornością na oleje oraz wysoką elastycznością w szerokim zakresie temperatur roboczych (-25°C do +85°C).
Przewód czterożyłowy do wymagających aplikacji przemysłowych
Kabel o długości 1,5 m wyposażony jest w cztery żyły skręcane, co zapewnia stabilność przesyłu sygnału oraz prądu (obciążalność do 4 A na styk). Izolacja przewodów wykonana jest z polipropylenu (PP), a płaszcz PUR gwarantuje wysoką odporność mechaniczną, odporność na ścieranie, działanie czynników chemicznych oraz promieniowanie UV.
- Kolory przewodów: brązowy (+), biały (N/C), czarny (N/O), niebieski (–)
- Wytrzymałość na wielokrotne zginanie i skręcanie
- Brak substancji toksycznych: bezołowiowe, bezhalogenowe, bezkadmowe
Łatwa identyfikacja i szybka diagnostyka dzięki diodom LED
Konektor wyposażony jest w trzy diody LED (zieloną, białą i żółtą), które umożliwiają natychmiastową wizualizację pracy urządzenia oraz szybkie wykrywanie ewentualnych usterek, takich jak przerwa w obwodzie. To rozwiązanie znacznie ułatwia serwisowanie oraz utrzymanie ruchu na liniach produkcyjnych i w instalacjach automatyki przemysłowej.
Typowe zastosowania konektora M12 z LED
Złącze M12 męskie z żeńskim kątowym ze wskaźnikami LED doskonale sprawdza się w wielu aplikacjach:
- przemysłowe linie produkcyjne i transportowe
- czujniki automatyki, enkodery, wyłączniki krańcowe
- robotyka przemysłowa oraz systemy sterowania maszyn
- urządzenia pomiarowe i kontrolne
- aplikacje wymagające szybkiej diagnostyki i sygnalizacji
- systemy logistyczne i magazyny automatyczne
Łatwy i bezpieczny montaż oraz uniwersalność złączy M12
Standard DIN EN 61076-2-101 oraz gwint M12 x 1 zapewniają kompatybilność z szeroką gamą urządzeń i akcesoriów przemysłowych. System mocowania bazuje na włożeniu i dokręceniu z blokadą przeciwwstrząsową. Uniwersalność złącza umożliwia łatwą integrację w istniejących układach oraz szybkie modyfikacje stanowisk pracy bez konieczności zmiany całej instalacji.
Korzyści zastosowania konektora M12 męskiego z żeńskim kątowym i LED
- Wysoka niezawodność połączenia sygnałowego i zasilania
- Odpowiedni do środowisk o wysokiej wilgotności i zapyleniu
- Trójkolorowe wskaźniki LED dla łatwego monitoringu
- Odporność na drgania, oleje, czynniki chemiczne i mechaniczne
- Szybka instalacja, demontaż i wymiana w przypadku serwisowania
Konektor M12 męski prosty – M12 żeński kątowy z LED to niezastąpione rozwiązanie dla każdego profesjonalisty oczekującego trwałości, wygody montażu i niezawodnej pracy w instalacjach przemysłowych oraz automatyce.
