Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

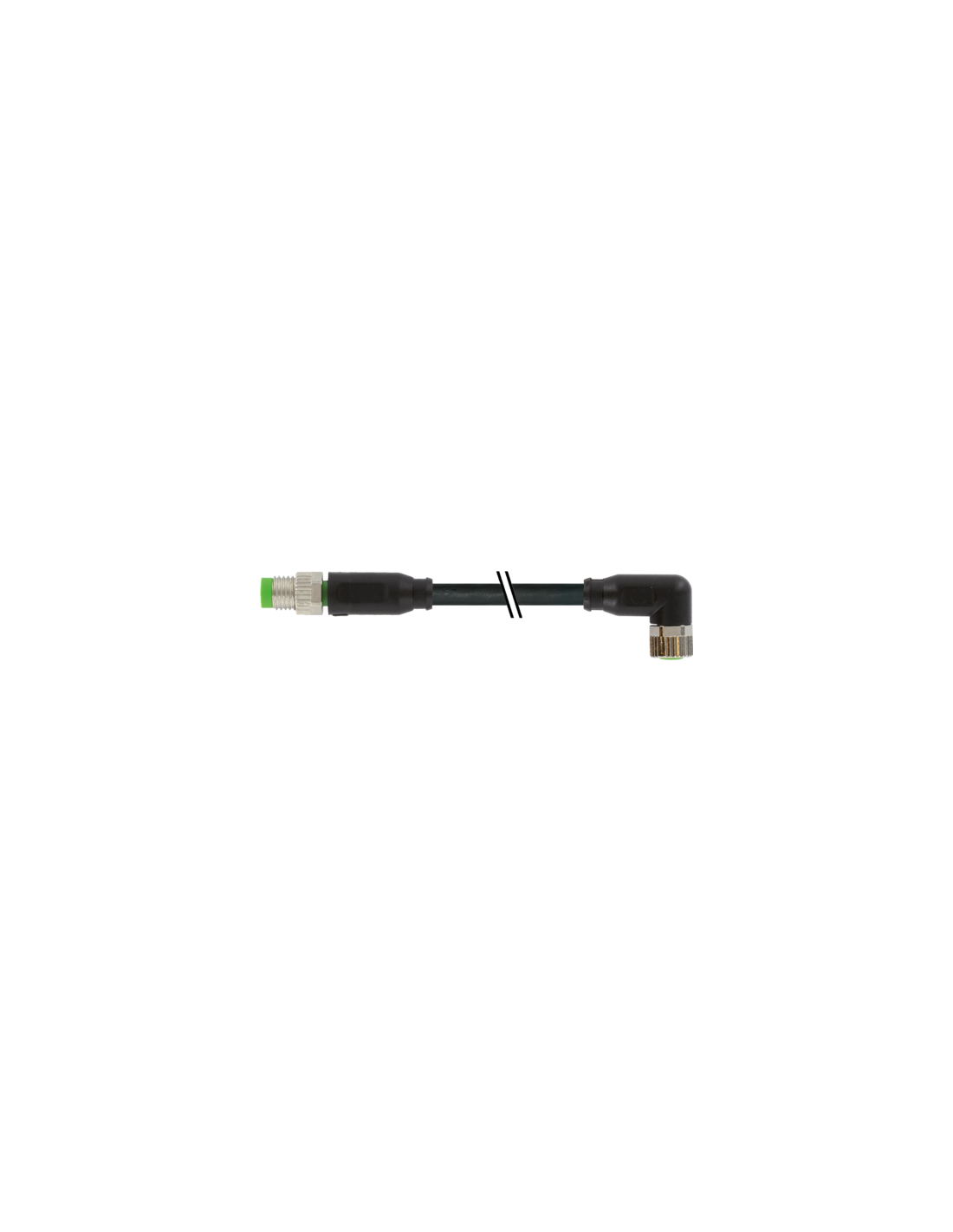

Konektor M8 męski prosty – M8 żeński kątowy 90°, 3-piny, 10 m – przewód przemysłowy
Przemysłowy konektor M8 to niezawodne rozwiązanie do połączeń elektrycznych w systemach automatyki, urządzeniach przemysłowych oraz aplikacjach wymagających wysokiej odporności mechanicznej i chemicznej. Złącze zostało zaprojektowane specjalnie z myślą o pracy w trudnych warunkach, zgodnie z normą DIN EN 61076-2-114, co gwarantuje kompatybilność i wysoką jakość wykonania.
Zastosowania konektora M8
Konektor M8 męski prosty – M8 żeński kątowy 90° znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – połączenia czujników, siłowników i modułów I/O
- Robotyce
- Budowie maszyn i urządzeń
- Systemach transportowych i magazynowych
- Przemysłowych liniach produkcyjnych
- Aplikacjach wymagających wysokiej szczelności i odporności na czynniki zewnętrzne
Najważniejsze cechy i zalety konektora M8 (3-polowego)
- Wysoka szczelność – stopień ochrony IP65, IP66K, IP67, IP68 przy prawidłowym montażu (włożone, przykręcone), zapewnia ochronę przed wilgocią, pyłem i wodą nawet w trudnym środowisku przemysłowym.
- Odporność na chemikalia i oleje – obudowa wykonana z trwałego tworzywa PUR zwiększa odporność na działanie czynników agresywnych (zgodność do sprawdzenia indywidualnie w zależności od aplikacji).
- Trójżyłowy przewód o długości 10 m – umożliwia łatwą integrację z rozbudowanymi instalacjami bez konieczności stosowania dodatkowych połączeń.
- Pinout 3-pin – często stosowany w standardowych połączeniach sygnałowych i zasilających.
- Pozłacane styki – poprawiają jakość połączenia oraz minimalizują straty i ryzyko korozji elektrycznej.
- Odporność na wstrząsy i drgania – solidna konstrukcja oraz mechaniczne zabezpieczenie połączeń.
- Elastyczność montażu – z jednej strony wtyk prosty (męski), z drugiej kątowy (żeński), co ułatwia instalację w trudno dostępnych miejscach.
- Szeroki zakres temperatur pracy od -25°C do +85°C (przy odpowiedniej jakości kabla).
- Certyfikaty jakości i bezpieczeństwa – potwierdzone m.in. cURus.
Budowa oraz parametry mechaniczne i elektryczne konektora M8
- Złącza typu M8 z gwintem M8 x 1
- Męski prosty wtyk oraz żeńskie złącze pod kątem 90°
- Przewód 3-żyłowy (czarny, niebieski, brązowy)
- Materiał obudowy: PUR, uszczelka FKM, pozłacane styki z miedzi, blokada z cynkowego odlewu ciśnieniowego
- Dopuszczalne napięcie robocze: 50 V AC / 60 V DC (UL: 30 V)
- Maksymalny prąd roboczy: 4 A na styk
- Oporność żyły: 79 Ω/km przy 20°C
- Trwałość mechaniczna przewodu – do 10 milionów cykli gięcia i 2 milionów cykli skręcania
Typowe schematy podłączenia i montaż konektora M8
Konektor M8 wyposażony jest w czytelne oznaczenia kolorystyczne przewodów oraz pinów, co ułatwia szybkie i bezbłędne podłączenie przewodu do urządzenia końcowego. Warianty prosty/kątowy zapewniają wygodę instalacji w panelach sterujących czy kompaktowych rozdzielnicach.
Podsumowanie – wszechstronny przewód M8 do zastosowań przemysłowych
Konektor M8 męski prosty – M8 żeński kątowy 90°, 3-piny, 10 m to polecany wybór dla przemysłu, automatyki oraz instalacji wymagających wytrzymałości, niezawodności i odporności na czynniki zewnętrzne. Pozwala szybko i bezpiecznie tworzyć połączenia sygnałowe oraz zasilające w maszynach, liniach produkcyjnych i urządzeniach przemysłowych.
