Męski 90° – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

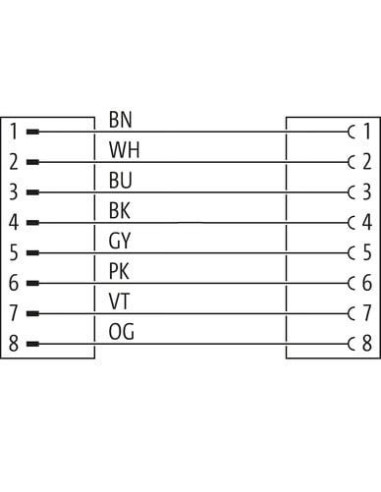

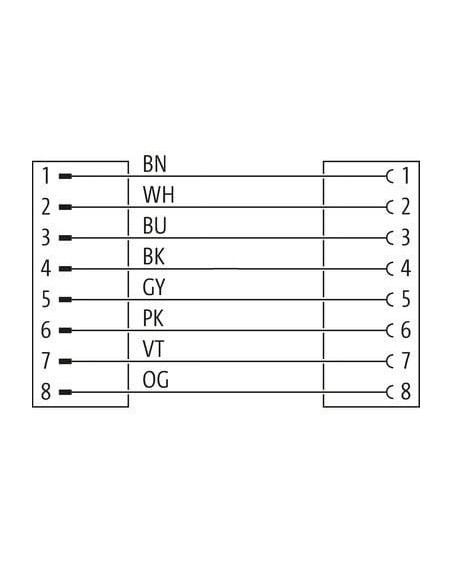

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

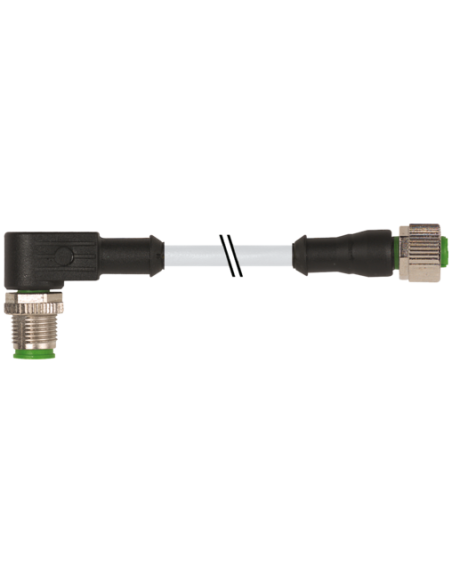

Złącze kablowe M12 męski 90° / M12 żeński proste 8-pinowe – przewód 1,5 m
Złącze M12 męskie kątowe 90° połączone z prostym gniazdem M12 żeńskim to wysokiej jakości przewód sygnałowy/przewód czujnikowy, przeznaczony do wymagających zastosowań przemysłowych oraz automatyki. Wersja 8-pinowa umożliwia przesyłanie większej liczby sygnałów na jednym przewodzie, co jest szczególnie przydatne w rozbudowanych układach pomiarowych i sterowniczych.
Zalety przewodów M12 – pewność połączenia w trudnych warunkach
Główne atuty kabla M12 to:
- Wysoka odporność chemiczna – obudowa wykonana z tworzywa sztucznego odpornego na działanie substancji chemicznych i olejów sprawdza się w halach przemysłowych i środowiskach produkcyjnych.
- Kątowa wtyczka męska 90° – ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Wysoka szczelność – zapewnia solidną ochronę klasy IP dzięki prawidłowej instalacji i przestrzeganiu minimalnych promieni gięcia.
- Trwałość mechaniczna – przewód PUR cechuje się wysoką odpornością na uszkodzenia oraz elastycznością, nawet w ruchomych zastosowaniach (łańcuchy kablowe, skrętki).
- Kolorowa identyfikacja przewodów – ułatwia szybkie podłączanie i diagnostykę.
Typowe zastosowania złącza M12 8-pinowego
Złącza kablowe M12 8-pinowe są powszechnie wykorzystywane w branży automatyki przemysłowej, takich jak:
- Przemysłowe czujniki i siłowniki
- Systemy sterowania maszyn
- Robotyka i linie produkcyjne
- Systemy pomiarowe i transmisji danych
- Automatyka procesowa
- Przemysł motoryzacyjny, spożywczy oraz logistyczny
Połączenie męskiej i żeńskiej wersji w jednym gotowym przewodzie upraszcza montaż oraz eliminuje błędy podłączenia dzięki precyzyjnemu przypisaniu pinów.
Właściwości konstrukcyjne przewodu M12 – gwarancja niezawodności
Kabel o długości 1,5 m wyposażony jest w ośmiopinowe złącza M12 (męskie 90° oraz żeńskie proste). Materiał płaszcza z PUR zapewnia elastyczność i odporność na ścieranie. Przewód nie zawiera substancji szkodliwych (bez ołowiu, kadmu, FCKW, halogenów i silikonu), co odpowiada nowoczesnym wymaganiom środowiskowym.
- Wysoka wytrzymałość na zginanie i skręcanie, żywotność ponad 10 milionów cykli (dla aplikacji C-Track)
- Temperatura pracy od -40°C do 80°C (praca stała)
- Wyraźnie oznaczone kolory żył przewodu pozwalają na łatwe zidentyfikowanie poszczególnych linii sygnałowych lub zasilających
Montaż i bezpieczeństwo instalacji przewodów M12
Złącze M12 dedykowane jest do montażu w środowiskach przemysłowych, gdzie wymagana jest odporność na wibracje, pył i wilgoć. Odpowiednie prowadzenie przewodu oraz zastosowanie odciągów, np. opasek, zapobiega uszkodzeniom mechanicznym oraz zapewnia utrzymanie odpowiedniej klasy szczelności.
Podsumowanie – elastyczne złącze kablowe M12 dla przemysłu i automatyki
Przewód M12 męski 90° / M12 żeński prosty, 8-pinowy, o długości 1,5 m to uniwersalne rozwiązanie do przesyłu sygnałów i zasilania w aplikacjach przemysłowych. Dzięki trwałości, elastyczności oraz wysokim parametrom chemiczno-mechanicznym znajduje zastosowanie tam, gdzie niezawodność i łatwość instalacji są kluczowe.
