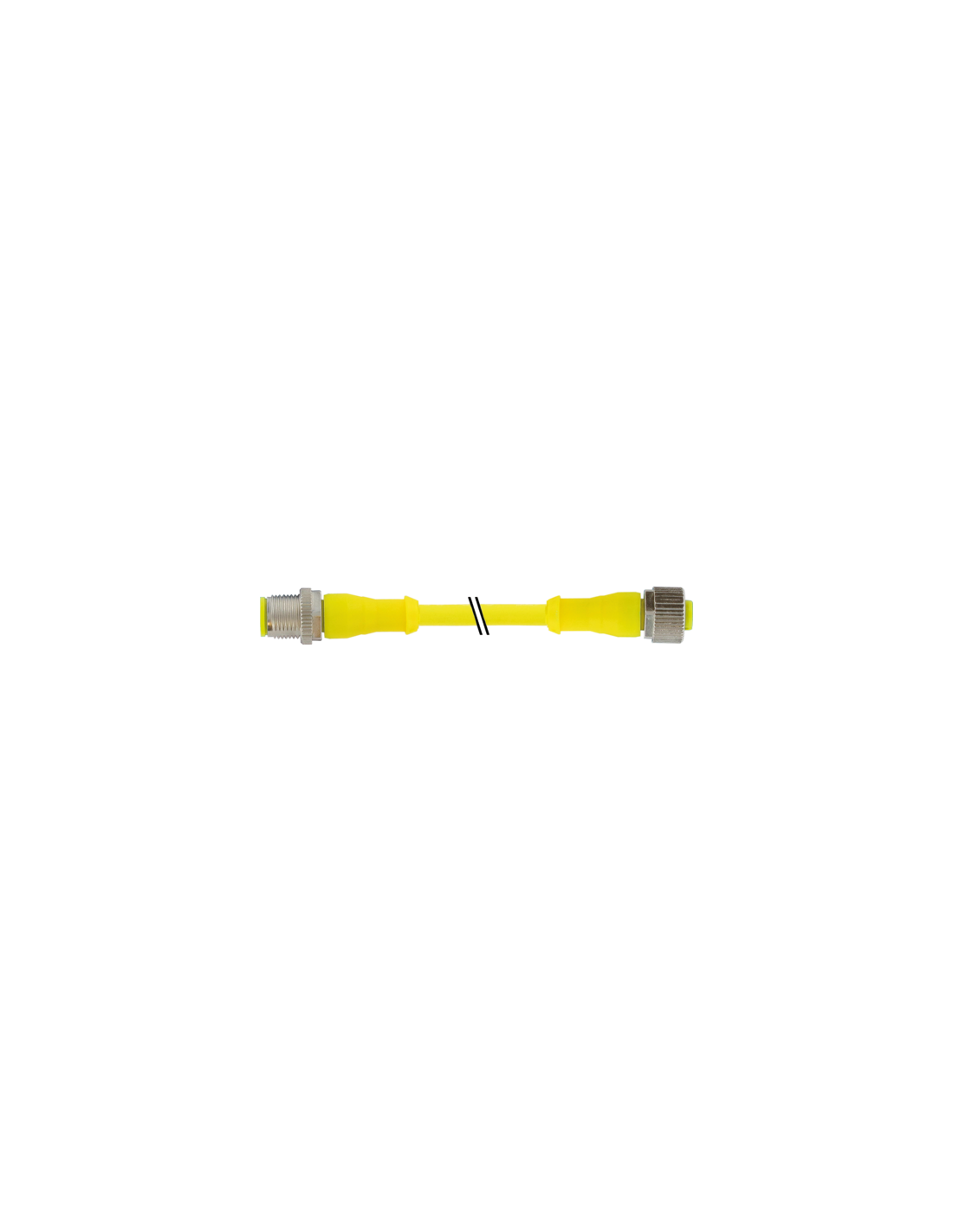

AIDA conform
Męski prosty – żeński proste
M12 – M12, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

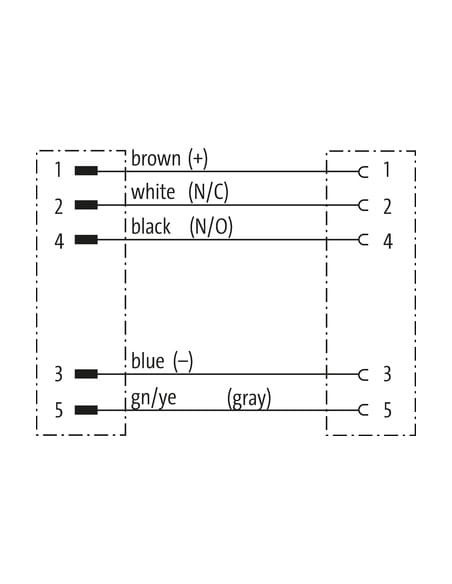

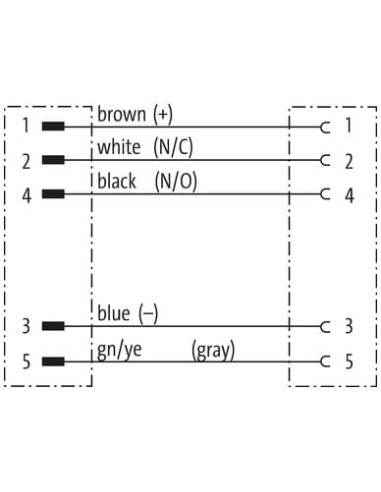

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 126 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

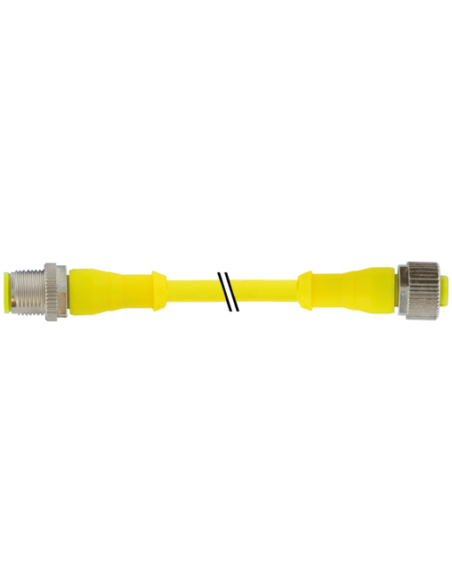

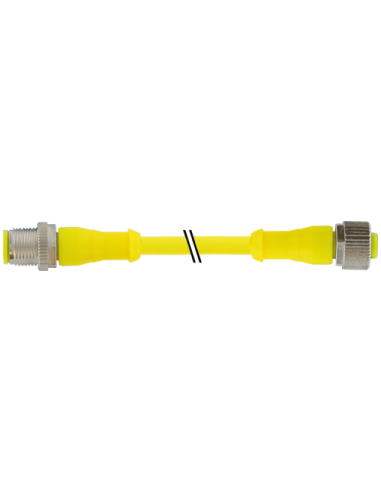

Złącze kablowe M12 męski 0° / M12 żeński 0° – przewód 10 m, 5-pin, AIDA, kod produktu: 7030-40041-1261000
Złącze kablowe M12 męski 0° / M12 żeński 0° to wysokiej jakości przewód połączeniowy, spełniający surowe wymagania standardów AIDA w zakresie automatyki przemysłowej. Dzięki konstrukcji opartej na prostych złączach M12 (proste wejście/wyjście), jest to niezawodne rozwiązanie do przesyłania sygnałów oraz zasilania w środowiskach przemysłowych.
Najważniejsze cechy złącza M12 – profesjonalny przewód do zastosowań przemysłowych
- Standard M12 – szeroko stosowany w systemach automatyki, zapewnia kompatybilność z popularnymi urządzeniami przemysłowymi.
- Długość kabla 10 m – umożliwia elastyczne prowadzenie instalacji, nawet w rozbudowanych aplikacjach.
- 5-pinowa konstrukcja (kodowanie A) – pozwala na przesyłanie zarówno sygnałów, jak i zasilania.
- Wysoka odporność mechaniczna i chemiczna – obudowa z tworzywa sztucznego jest odporna na działanie olejów oraz większości substancji chemicznych.
- PUR – wytrzymały płaszcz kabla odporny na ścieranie, zabrudzenia oraz promieniowanie UV.
- Stopień ochrony: IP65, IP66K, IP67 – wysoka szczelność i odporność na wilgoć oraz pył.
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od typu kabla można osiągnąć nawet -40°C do +90°C).
- Bardzo dobra elastyczność – wysoka odporność na cykle zginania i skręcania: doskonałe rozwiązanie do aplikacji ruchomych oraz prowadników kablowych.
- Oznaczenie przewodów i wygodna identyfikacja – łatwy montaż i pewność połączenia.
Typowe zastosowania przewodu M12 męski/żeński – automatyka, maszyny i robotyka
Przewód połączeniowy M12 znajduje zastosowanie w wielu gałęziach przemysłu, w szczególności w:
- systemach automatyki przemysłowej,
- połączeniach między czujnikami, siłownikami i sterownikami PLC,
- robotyce i liniach produkcyjnych,
- instalacjach wodoodpornych i pyłoszczelnych,
- obszarach wymagających odporności na drgania i czynniki chemiczne,
- aplikacjach wymagających elastycznego prowadzenia kabli w ruchu.
Budowa i bezpieczeństwo – opis techniczny przewodu M12
- Gwint M12 x 1 – zapewnia szybki i bezpieczny montaż.
- Obudowa z niklowanym zamkiem oraz cynkowym odlewem ciśnieniowym – skuteczna ochrona przed uszkodzeniami mechanicznymi.
- System zabezpieczenia przeciwwstrząsowego – wyższa niezawodność połączeń w aplikacjach narażonych na wibracje.
- 5-żyłowa skrętka miedziana – niskie opory przewodzenia, doskonałe parametry przesyłu sygnału.
- Izolacje bezhalogenowe, wolne od ołowiu, kadmu, FCKW i silikonu – produkt bezpieczny dla środowiska.
Dlaczego wybrać przewód z wtykiem M12 męskim i żeńskim?
Uniwersalne złącza M12 pozwalają na szybkie i pewne łączenie elementów automatyki, a PUR-owy płaszcz oraz wysoka odporność mechaniczna wydłużają żywotność instalacji. Kabel jest zgodny z normą DIN EN 61076-2-101 i spełnia wymagania certyfikatów cURus, co gwarantuje zgodność z międzynarodowymi standardami bezpieczeństwa.
Produkt przeznaczony jest zarówno do nowych instalacji, jak i do modernizacji istniejących systemów automatyki. Zastosowanie profesjonalnego złącza M12 z kodowaniem A zapewnia kompatybilność z większością sterowników, czujników oraz modułów IO-Link dostępnych na rynku przemysłowym.
