AIDA conform
Męski prosty – żeński proste
M12 – M12, 8-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

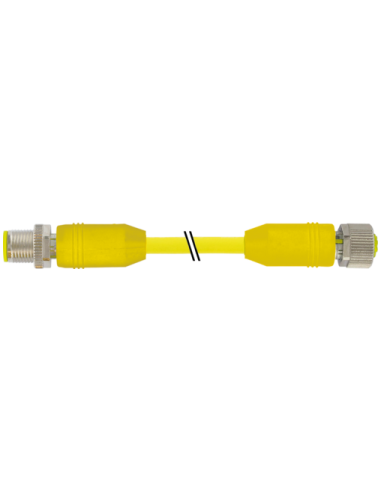

Złącze kablowe M12 męski 0° / M12 żeński 0° AIDA 7030-48001-1140150 – Przemysłowe połączenia dla wymagających aplikacji
Złącze kablowe M12 męski 0° / M12 żeński 0° o kodzie produktu 7030-48001-1140150 to wysokiej jakości gotowe rozwiązanie połączeniowe dedykowane do zastosowań przemysłowych, w szczególności w systemach automatyki, robotyki, technologii produkcyjnej oraz instalacjach, gdzie liczy się niezawodność i szybki montaż.
Zgodność z normą AIDA oraz standardem DIN EN 61076-2-101 (M12) umożliwia zastosowanie złącza w nowoczesnych instalacjach automatyki przemysłowej. Złącze wyposażone jest w 8-pinowe styki w kodowaniu A, dzięki czemu może być wykorzystywane do przesyłu sygnałów i zasilania w szerokim zakresie aplikacji.
Wytrzymałość i bezpieczeństwo w trudnych warunkach przemysłowych
Złącze M12 zostało zaprojektowane z myślą o intensywnej eksploatacji – obudowa wykonana z odpornego tworzywa PUR gwarantuje wysoką odporność na ścieranie, działanie olejów oraz agresywnych środków chemicznych. Złącze oferuje wysoki stopień ochrony IP65, IP66K, IP67, IP68, co zapewnia szczelność przed pyłem i wodą nawet w trudnych warunkach.
- Odporność na płomień: zgodność z UL 1581 i IEC 60332-2-2
- Odporność na oleje: DIN EN 60811-404
- Zakres temperatury pracy: od -40°C do +90°C (zależnie od warunków pracy kabli)
Wysoka wytrzymałość mechaniczna i odporność na wibracje pozwalają na zastosowanie złącza w mobilnych częściach maszyn oraz w systemach narażonych na dynamiczne ruchy i długotrwałe użytkowanie.
Konstrukcja złącza M12 i konfiguracja styków
Złącze M12 x 1 z prostymi wtykami (0°) dostępne jest w wersji męskiej oraz żeńskiej, co umożliwia proste i pewne połączenie urządzeń automatyki przemysłowej. Obustronnie proste zakończenia minimalizują miejsce montażu oraz upraszczają prowadzenie przewodów.
Oznaczenie kolorów żył i konfiguracja styków zgodnie z przemysłowymi standardami umożliwiają szybkie podłączenie (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony). Pozłacane styki gwarantują trwałość i niezawodność transmisji sygnału nawet przy wielokrotnych cyklach podłączania i rozłączania.
- 8-pinów – uniwersalne zastosowanie sygnałowe i komunikacyjne
- Trwała blokada gwintowana ze stopu cynku
- Moment dokręcania: 0,6 Nm dla pewnego i szczelnego montażu
Zastosowanie przewodu przemysłowego PUR – wydłużona żywotność i elastyczność
Kabel połączeniowy wykonany na bazie przewodu PUR o długości 1,5 m cechuje się podwyższoną odpornością na ścieranie, promieniowanie UV oraz czynniki chemiczne. Umożliwia wielomilionowe cykle zginania (do 10 mln cykli), co sprawia, że idealnie nadaje się do aplikacji z ruchomymi elementami, np. w prowadnikach kablowych (C-track).
Przewód miedziany o przekroju 0,25 mm² zapewnia optymalne parametry przesyłu prądu i sygnałów. Brak halogenów, kadmu oraz silikonu ułatwia zastosowanie w miejscach wymagających podwyższonych norm bezpieczeństwa środowiskowego.
Typowe zastosowania złącza M12 8-pin AIDA
- Automatyka przemysłowa i linie produkcyjne
- Systemy sterowania maszynami i robotyką
- Transportery, maszyny pakujące, urządzenia procesowe
- Systemy bezpieczeństwa i monitoring
- Przemysł samochodowy, spożywczy i farmaceutyczny
Wysoka odporność na wibracje, szczelność i pewność połączenia sprawiają, że produkt ten jest szczególnie rekomendowany do instalacji w trudnych warunkach przemysłowych, gdzie wymagana jest długotrwała i niezawodna transmisja sygnałów lub zasilania.
