AIDA conform

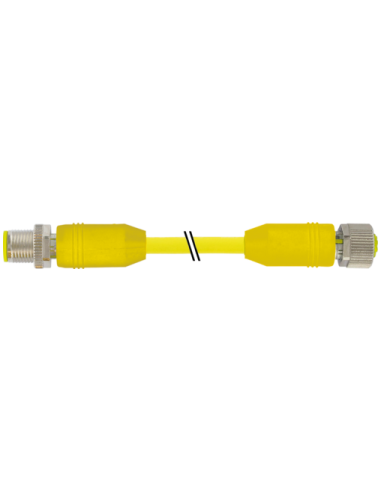

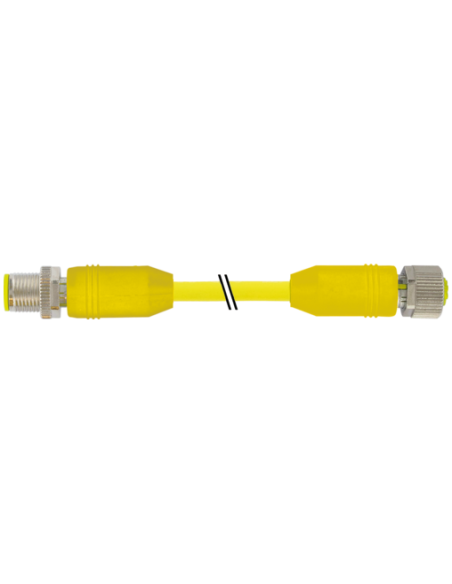

Męski prosty – żeński proste
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

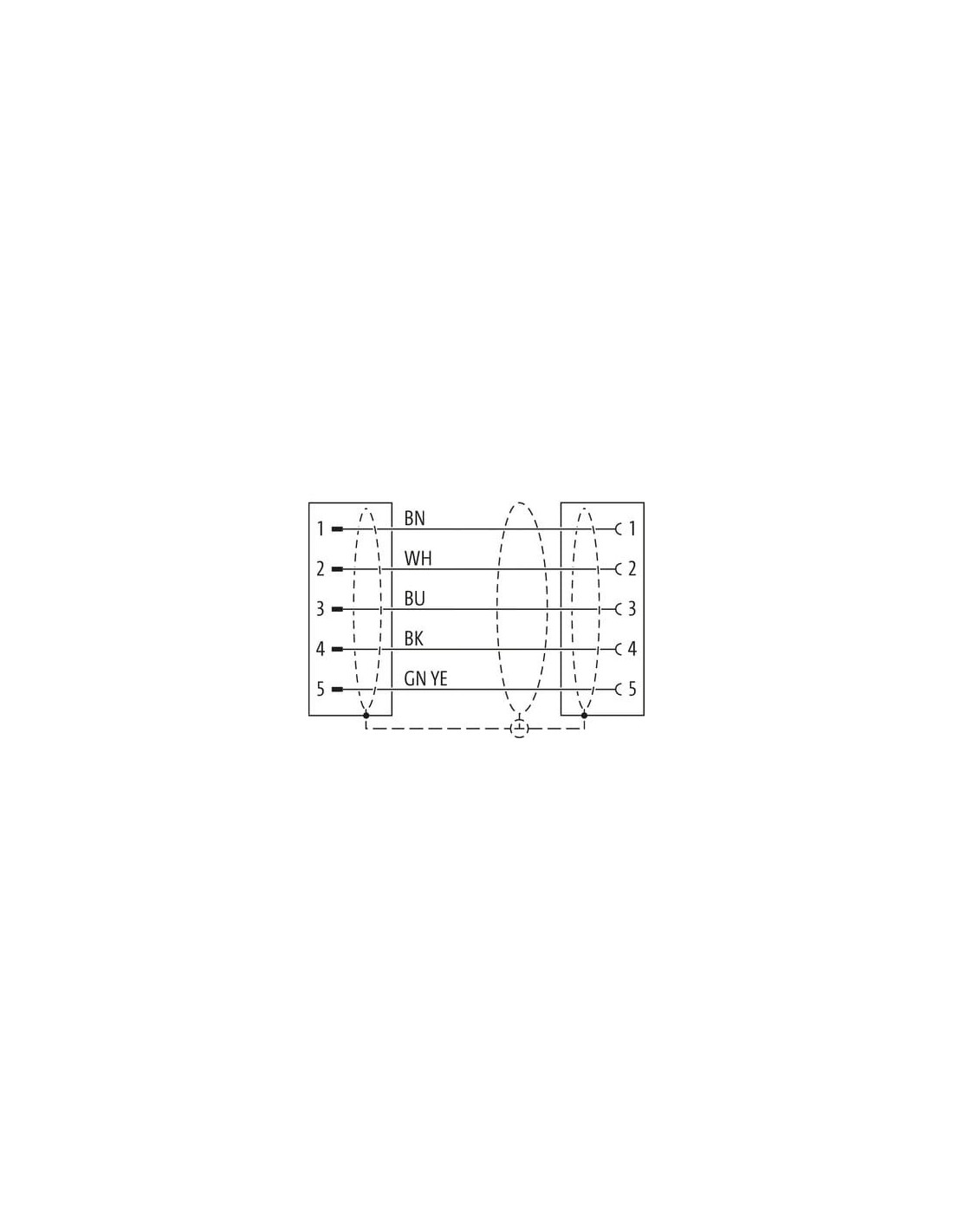

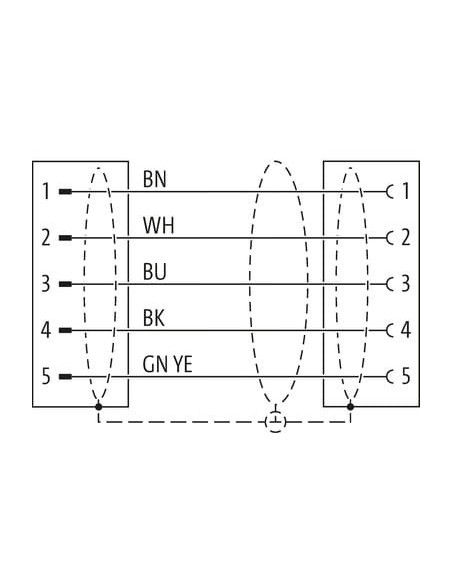

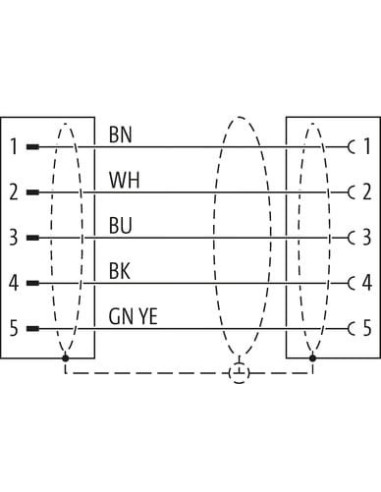

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Identyfikacja przewodu | 042 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – żeński prosty z przewodem o długości 5 m to niezawodne rozwiązanie dedykowane przemysłowi automatyki, technologii maszynowej oraz wielu innym aplikacjom wymagającym szybkiego i trwałego połączenia sygnałowego lub zasilania. AIDA 7030-40521-0420500 gwarantuje wysoką zgodność z wymaganiami standardów AIDA, zapewniając jednocześnie pełną ochronę i bezpieczeństwo w nawet najbardziej wymagających środowiskach przemysłowych.
Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane są niezawodne połączenia sygnałowe lub zasilające. Dzięki znakomitej odporności na działanie olejów, substancji chemicznych oraz wysokiemu stopniowi ochrony IP65, IP66K, IP67, konektor M12 sprawdza się doskonale w przemyśle motoryzacyjnym, maszynowym, w robotyce, systemach transportowych, liniach produkcyjnych i aplikacjach automatyki budynkowej.
Dzięki zastosowaniu gwintu M12 x 1 oraz 5 styków w standardowym układzie, produkt umożliwia uniwersalne zastosowanie w różnorodnych systemach i sieciach automatyki. Odpowiednie kodowanie oraz kolorystyka przewodów ułatwiają bezpieczne i bezbłędne łączenie.
Konektor wykonany z tworzywa sztucznego o wysokiej odporności chemicznej oraz niklowanej blokady gwarantuje długotrwałą i bezawaryjną eksploatację nawet w trudnych warunkach przemysłowych.
Przewód PUR o długości 5 metrów z ekranem miedzianym ocynowanym idealnie nadaje się do zastosowań, gdzie kluczowa jest odporność na ścieranie oraz agresywne środowiska. Typowe aplikacje obejmują:
Wysokiej jakości złącza umożliwiają bezpieczną i stabilną pracę urządzeń przez długi czas bez konieczności częstych serwisów i napraw.
Złącze spełnia rygorystyczne normy EN IEC 60529 (IP65, IP66K, IP67) i zapewnia maksymalną ochronę przed pyłem oraz wodą przy odpowiednim montażu. Stosowane materiały nie zawierają ołowiu, kadmu, FCKW, halogenów ani silikonu, co gwarantuje bezpieczeństwo dla użytkownika i środowiska.
Produkt posiada certyfikację cURus, co dodatkowo potwierdza jego wysoką jakość oraz możliwość stosowania w środowisku przemysłowym, a także uczestnictwo w systemach z wymogami UL.
Konektor M12 męski – żeński wraz z przewodem zapewnia szybki i pewny montaż, niezawodność oraz elastyczność użytkowania w nawet najbardziej wymagających aplikacjach przemysłowych.
