Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

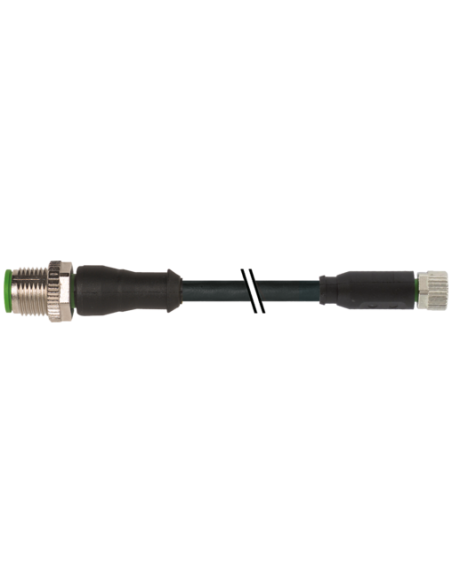

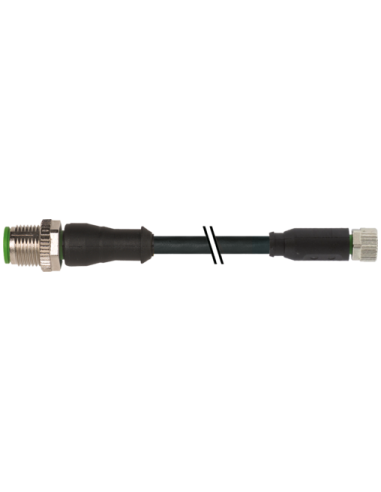

Konektor M12 męski prosty do M8 żeński prosty 3-pinowy – Przewód sygnałowy przemysłowy PUR 2,5 m
Konektor M12 męski prosty – M8 żeński prosty to wysokiej jakości przewód sygnałowy przeznaczony do instalacji w automatyce przemysłowej, maszynowej oraz wszędzie tam, gdzie istotne jest pewne i trwałe połączenie elektryczne z odpornością na czynniki chemiczne i mechaniczne. Wersja 3-pinowa umożliwia przesył zarówno sygnałów, jak i zasilania czujników, siłowników czy sygnalizatorów.
Przemysłowe zastosowanie i szerokie możliwości wykorzystania
Przewód połączeniowy M12-M8 doskonale sprawdza się w aplikacjach wymagających szybkiej i niezawodnej komunikacji na liniach produkcyjnych, w robotyce, systemach pakujących, automatyce procesowej oraz w integracji maszyn. Może być używany w połączeniach czujników, wyłączników, siłowników oraz komponentów sterujących w systemach PLC.
- Dedykowany do przemysłu spożywczego, motoryzacyjnego, maszynowego oraz produkcji elektroniki
- Idealny do zastosowań w środowiskach o wysokiej wilgotności i zapyleniu – wysoki stopień ochrony IP65/IP66K/IP67
- Szybka i łatwa instalacja – gwintowane, odporne na wstrząsy złącza z radełkowaną nakrętką
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 85°C
- Przystosowany do intensywnego użytkowania oraz wielokrotnych cykli zgięcia i skręcania
Budowa konektora – niezawodność w każdych warunkach
Wykonanie z trwałego tworzywa PUR zapewnia wysoką elastyczność, odporność na ścieranie oraz kontakt z olejami, smarami i chłodziwami. Obudowa i śruby radełkowane gwarantują wygodę montażu oraz pewność połączenia. Złącza posiadają powłokę niklowaną odporną na korozję oraz wysokiej jakości uszczelki FKM, co zapewnia szczelność i wytrzymałość w trudnych warunkach przemysłowych.
Bezpieczeństwo i kompatybilność w instalacjach automatyki
Konektor spełnia rygorystyczne normy międzynarodowe (DIN EN 61076-2-101 M12, DIN EN 61076-2-114 M8), dzięki czemu jest w pełni kompatybilny z urządzeniami automatyki wielu producentów. Wysoka odporność na promieniowanie UV, oleje, benzyny oraz płomienie czyni przewód idealnym rozwiązaniem zarówno do pracy w halach produkcyjnych, jak i na zewnątrz.
- Stabilność parametrów elektrycznych nawet przy długotrwałym obciążeniu
- Minimalna awaryjność dzięki zastosowaniu skrętki miedzianej
- Odporność na zakłócenia elektromagnetyczne (kabel 3-żyłowy, skrętka)
- Kodowanie „A” zabezpieczające przed omyłkowym podłączeniem
Zalety i kluczowe cechy przewodu M12-M8
- Wytrzymałość mechaniczna – odporność na zginanie i skręcanie, wydłużona żywotność w aplikacjach dynamicznych
- Uniwersalność – szerokie zastosowanie i kompatybilność z systemami automatyki
- Ochrona środowiska – kabel pozbawiony ołowiu, kadmu, halogenów i silikonów
- Łatwa identyfikacja żył: brązowy, niebieski, czarny
Połączenie konektorów M12 i M8 na jednym przewodzie umożliwia szybkie i bezproblemowe doprowadzenie sygnału w najbardziej wymagających instalacjach przemysłowych oraz efektywne zarządzanie okablowaniem. To doskonały wybór do budowy, modernizacji i utrzymania ruchu w automatyce przemysłowej.
