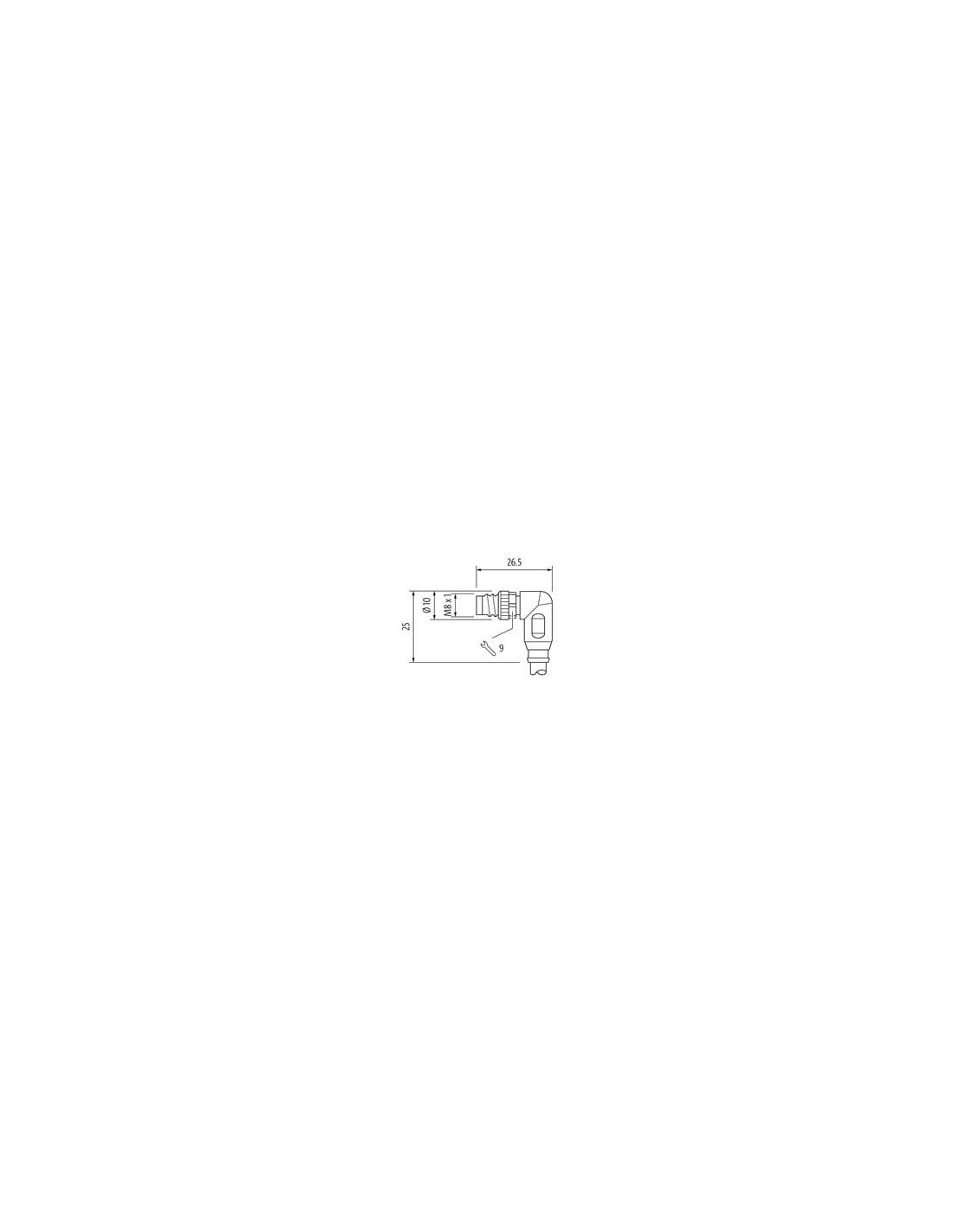

Męski 90° – żeński proste
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

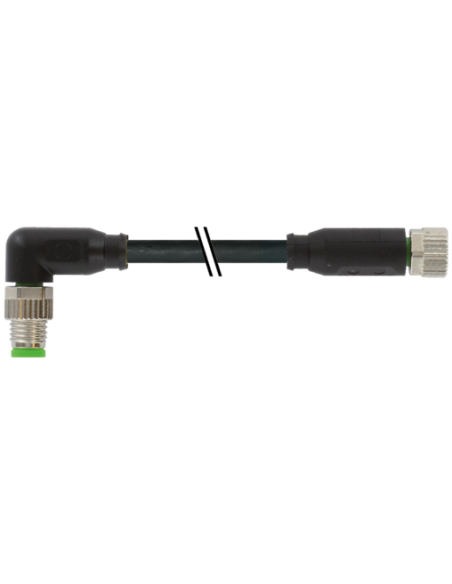

Konektor M8 męski 90° / M8 żeński prosty – 3-pinowy przewód połączeniowy 7000-88061-6300300
Konektor M8 męski kątowy 90° połączony z żeńskim, prostym złączem typu M8 to wysokiej jakości, trójpinowy przewód sygnałowy lub zasilający, zaprojektowany dla przemysłowych aplikacji automatyki. Produkt o kodzie 7000-88061-6300300 charakteryzuje się solidnym wykonaniem oraz wysoką odpornością na czynniki mechaniczne i chemiczne, dzięki czemu znajduje zastosowanie w wielu branżach produkcyjnych i systemach czujnikowych.
Zalety złącza M8 kątowego i prostego
- Uniwersalność zastosowania – odpowiada wymaganiom instalacji automatyki, czujników, siłowników oraz systemów robotyki i mechatroniki.
- Wysoka odporność na warunki otoczenia – klasy szczelności IP65, IP66K, IP67 zapewniają ochronę przed pyłem, wodą oraz trudnymi warunkami przemysłowymi.
- Szybki i pewny montaż – połączenie przykręcane gwarantuje trwałość oraz odporność na wibracje, a także wysoki moment dokręcenia wynoszący 0,4 Nm.
- Odporność chemiczna i olejoodporność – obudowa oraz płaszcz wykonane z PUR chronią przewód w wymagających aplikacjach technologicznych.
- Bezhalogenowy i ekologiczny – przewód nie zawiera ołowiu, kadmu, halogenów, FCKW ani silikonu, co pozwala na jego zastosowanie w aplikacjach wymagających bezpieczeństwa ekologicznego.
- Pozłacane styki – minimalizują straty kontaktowe i zapewniają długotrwałą bezawaryjność.
Zastosowania przewodów z konektorem M8
Przewody konektorowe M8 służą do niezawodnego połączenia urządzeń automatyki przemysłowej, takich jak:
- czujniki indukcyjne, pojemnościowe i optyczne,
- elementy wykonawcze – elektrozawory, siłowniki,
- moduły IO-Link oraz sterowniki PLC,
- systemy monitoringu maszyn i linii produkcyjnych,
- aplikacje z ruchomymi elementami (dzięki dużej elastyczności i wysokiej wytrzymałości mechanicznej kabla).
Charakterystyka przewodu i złączy M8 – odporność i ergonomia
Przewód o długości 3 m wyposażony jest w trzy skręcone żyły miedziane (klasa 6) o przekroju 0,25 mm², izolowane materiałem PP oraz osłonięte zwartą, odporną na przetarcia powłoką PUR. Kabel zachowuje parametry w szerokim zakresie temperatur – od -40°C do +90°C (praca ciągła) oraz podczas pracy dynamicznej (-25°C do +90°C). Umożliwia to zastosowanie w aplikacjach ruchomych, np. w systemach C-track (10 milionów cykli gięcia, do 3 m/s).
Oba końce złącz posiadają pewnie zamykane, niklowane blokady oraz uszczelkę FKM, co zwiększa szczelność i trwałość połączenia. Typ kodowania A zapewnia standaryzację połączenia według DIN EN 61076-2-114 (M8).
Możliwości instalacji i bezpieczeństwo użytkowania
- Łatwy montaż – dzięki konstrukcji kątowej (90°) oraz prostej, montaż jest możliwy nawet w ograniczonej przestrzeni.
- Bezpieczeństwo elektryczne – znamionowe napięcia pracy do 60 V DC/50 V AC oraz prądy do 4 A na styk.
- Zabezpieczenie przeciwwstrząsowe zwiększa niezawodność w miejscach narażonych na drgania i wibracje.
Typowe zastosowania: automatyka przemysłowa, robotyka, przemysł spożywczy, pakujący, farmaceutyczny, magazynowanie i logistyka, budowa maszyn oraz systemy transportowe.
Konektor M8 męski 90° / M8 żeński prosty to profesjonalne rozwiązanie do integracji w projektach, gdzie kluczowa jest niezawodność, szczelność, trwałość i elastyczność połączenia przewodowego.
