AIDA conform
Męski prosty – żeński proste
M12 – M12, 8-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 114 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

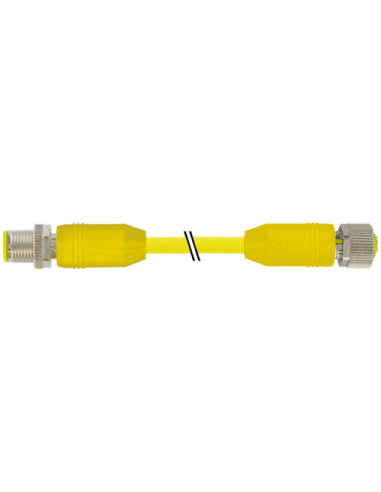

Konektor M12 męski – M12 żeński AIDA prosty 8-pinowy | 7030-48001-1140100
Konektor M12 męski – M12 żeński AIDA prosty o kodzie produktu 7030-48001-1140100 to wysokiej jakości komponent stosowany w automatyce przemysłowej, szczególnie w wymagających środowiskach, gdzie kluczowe są bezawaryjność, trwałość oraz szybkość montażu i demontażu połączeń elektrycznych. Złącze zapewnia łatwy i niezawodny transfer sygnałów oraz zasilania, dzięki zastosowaniu ośmiu pozłacanych pinów oraz A-kodowaniu. Produkt spełnia standard AIDA conform, co czyni go odpowiednim wyborem dla systemów automatyki obsługujących komunikację przemysłową.
Budowa i odporność konektora M12 – zalety rozwiązania
Złącze M12 wykonane jest z wysokiej jakości tworzywa sztucznego o podwyższonej odporności na czynniki chemiczne oraz oleje. Zwarta konstrukcja gwarantuje niezawodność nawet w najtrudniejszych warunkach pracy. Stopień ochrony IP65, IP66K, IP67 oraz IP68 zapewnia skuteczną ochronę przed pyłem, wodą i wilgocią, dzięki czemu konektor sprawdza się w aplikacjach zewnętrznych oraz w miejscach o wysokim stopniu zanieczyszczenia.
Solidna powłoka blokady z niklowanego cynku oraz uszczelnienie z FKM pozwalają na wielokrotne użytkowanie bez ryzyka luzowania się połączeń czy penetracji niechcianych substancji do wnętrza złącza. Kable wykonane są z wysokiej jakości PUR, co gwarantuje dodatkową odporność na rozrywanie, promieniowanie UV oraz dynamiczne obciążenia. Odpowiednia konstrukcja zapewnia odporność na płomień, oleje i chemikalia.
Typowe zastosowania złącza M12 AIDA 8-pin
- Automatyka przemysłowa – połączenia między czujnikami a systemami sterującymi
- Budowa maszyn i linii produkcyjnych
- Systemy transportowe oraz stanowiska robotyczne
- Przemysł motoryzacyjny, spożywczy oraz opakowaniowy
- Wszędzie tam, gdzie wymagana jest pewność transmisji sygnałów i odporność na trudne warunki
Korzyści z zastosowania konektora M12 M/F prostego 8-pin
- Bardzo dobra szczelność (klasa IP65-IP68) – ochrona przed wodą, pyłem oraz czynnikami atmosferycznymi
- Łatwa instalacja dzięki typowi montażu „włożone, przykręcone” oraz blokadzie SW13
- Odporność na wibracje i przeciążenia mechaniczne (zabezpieczenie przeciwwstrząsowe)
- Trwałość i odporność na zgięcia – kabel przystosowany do aplikacji ruchomych oraz długowiecznego użytkowania
- Bezpieczna i stabilna transmisja sygnału do 30V i 2A na jeden styk
- Oznaczenie przewodów i pinów zgodne z normą, co ułatwia poprawną i szybką instalację
- Możliwość zamówienia innych długości kabli na życzenie
Rysunki techniczne i schematy połączeń konektora M12
Znajdujące się powyżej rysunki prezentują wymiary złącza, układ pinów (8-pin) oraz sposób łączenia przewodów zgodnie z kolorystyką zgodną z międzynarodowymi normami. Odpowiedni dobór oznaczeń przewodów umożliwia szybkie i pewne podłączenie urządzeń w sieciach przemysłowych, nawet dla osób niezaznajomionych z konkretnym modelem.
Konektor M12 – bezpieczeństwo oraz łatwość instalacji
Dzięki zastosowaniu pozłacanych styków uzyskuje się niski opór kontaktowy oraz ochronę przed korozją. Wykorzystanie przewodu z płaszczem PUR oraz izolacją PP gwarantuje trwałość i elastyczność instalacji zarówno w aplikacjach stacjonarnych, jak i ruchomych. Promień zgięcia (zarówno dla instalacji stałych, jak i ruchomych) sprzyja montażowi w ograniczonych przestrzeniach oraz przewodzeniu kabla przez maszyny i urządzenia.
Gdzie warto zastosować konektor M12 8-pin?
Złącze dedykowane jest do profesjonalnych instalacji przemysłowych, gdzie wymagana jest nie tylko niezawodność, ale również szybka diagnostyka oraz możliwość serwisowania bez długotrwałych przestojów. To uniwersalne i wytrzymałe rozwiązanie dla automatyki, montażu maszyn oraz inteligentnych systemów produkcyjnych.
