Męski prosty – żeński 90°
M12 – M12, 5-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

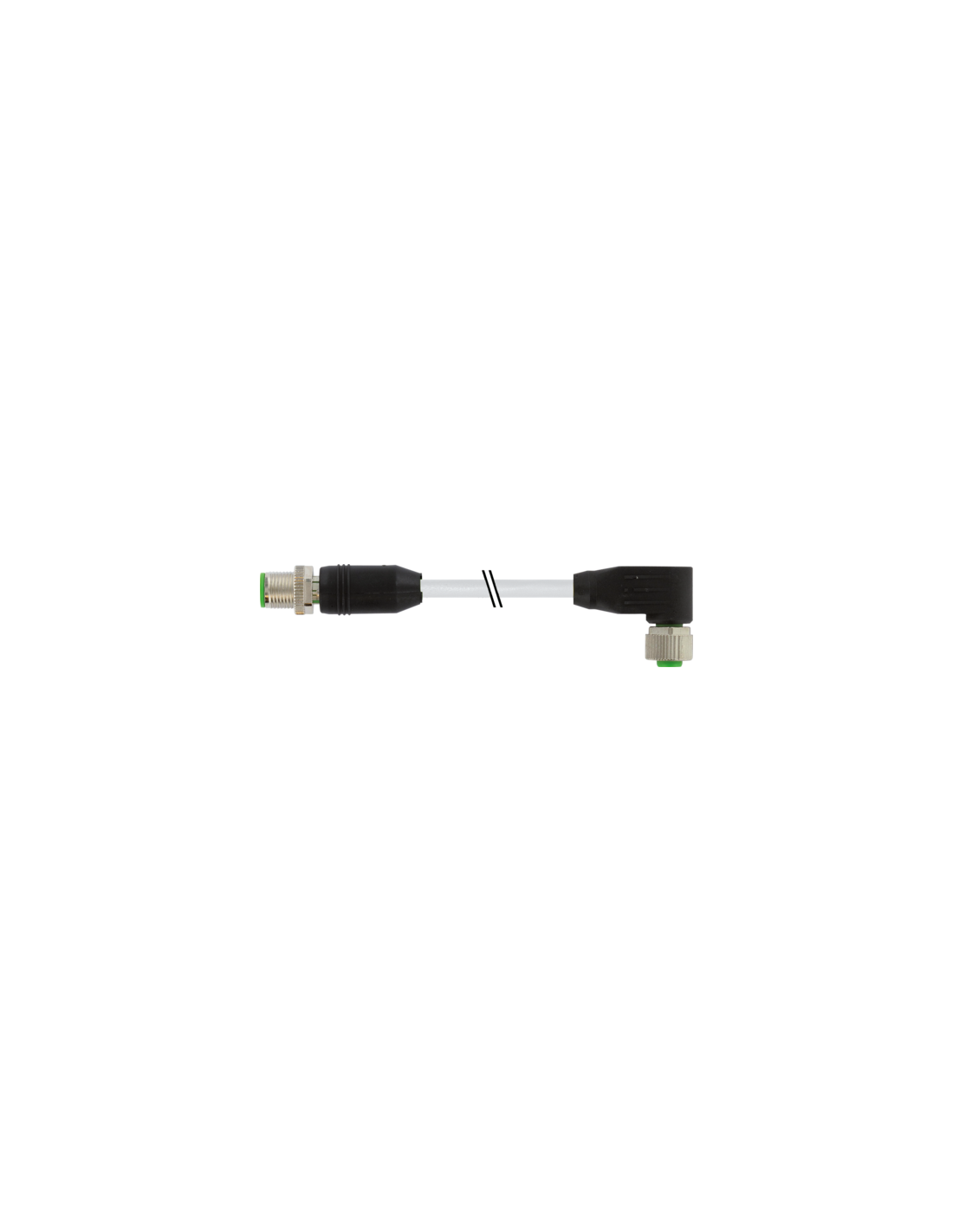

Kabel połączeniowy M12 męski prosty / M12 żeński 90° ekranowany – 7000-40541-3490600
Kabel M12 męski prosty do M12 żeński 90° ekranowany o długości 6 metrów to niezawodne rozwiązanie stosowane w nowoczesnych systemach automatyki przemysłowej oraz w aplikacjach wymagających najwyższych standardów ochrony i odporności. Dzięki ekranowaniu oraz wysokiej jakości zastosowanych materiałów spełnia oczekiwania nawet najbardziej wymagających użytkowników.
Zastosowania przemysłowe przewodu M12 ekranowanego
Złącza M12 należą do najczęściej wybieranych rozwiązań w branżach takich jak automatyka, robotyka, przemysł spożywczy, transport, budowa maszyn oraz w instalacjach sterowniczych. Kabel M12 męski prosty – M12 żeński kątowy jest szczególnie polecany w miejscach o ograniczonej przestrzeni montażowej oraz tam, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi (EMC).
- Automatyka fabryczna – czujniki, siłowniki, moduły IO-Link
- Inżynieria mechaniczna – napędy, systemy transportowe i przenośniki
- Przemysł spożywczy – wysokie wymagania czystości i odporności chemicznej
- Robotyka – szybkość instalacji i pewność połączenia
- Systemy bezpieczeństwa – odporność na wibracje i zakłócenia
Najważniejsze cechy i zalety kabla M12 5-pin A-kodowanie
- Ekranowanie: Oplot miedziany (pokryty cyną) zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMC), co umożliwia wykorzystanie go nawet w trudnych warunkach przemysłowych.
- Odporność: Wysoka odporność chemiczna i na oleje dzięki zastosowaniu materiałów takich jak PUR na płaszczu zewnętrznym oraz PVC na izolacji żył. Kabel spełnia wymagania dla przemysłu spożywczego, farmaceutycznego oraz maszynowego.
- Stopień ochrony IP65/IP67: Zapewnia wysoką odporność na pył oraz wodę, dzięki czemu produkt znajduje zastosowanie zarówno wewnątrz, jak i na zewnątrz budynków oraz w strefach o podwyższonej wilgotności.
- Niezawodność połączenia: Gwint M12 x 1 i zacisk śrubowy gwarantują trwałe i solidne połączenie mechaniczne, a kątowa budowa złącza ułatwia montaż w trudno dostępnych miejscach.
- Wytrzymałość mechaniczna: Kabel posiada powłokę o twardości 85 ± 5 Shore A oraz wytrzymuje wielokrotne zgięcia (do 0,1 miliona cykli), dzięki czemu doskonale nadaje się do zastosowań ruchomych, np. na trasach kablowych C-track.
- Bezpieczeństwo: Produkt spełnia wymagania norm IEC 60332-2-2 (odporność na płomień), DIN EN 60811-404 (odporność na oleje), a także jest bezhalogenowy, wolny od kadmu i ołowiu.
- Kodowanie A: Przeznaczony do przesyłu sygnałów oraz danych niskonapięciowych.
- Kolorystyka i oznaczenie żył: Przewody w kolorach ułatwiających identyfikację: czarny, niebieski, biały, zielono-żółty, brązowy.
Budowa i dane techniczne przewodu M12 ekranowanego
Przewód posiada 5 żył o przekroju 0,34 mm2 wykonanych ze skrętki miedzianej klasy 6. Płaszcz główny wykonany jest z PUR, a powłoka wewnętrzna oraz izolacja z PVC. Produkt umożliwia przesyłanie prądu do 4,5 A na żyłę oraz pracę przy napięciu do 350 V. Dzięki wysokiemu stopniowi ochrony jest odporny na czynniki mechaniczne, promieniowanie UV oraz wilgoć.
- Długość kabla: 6 metrów
- Zakres temperatur: -25°C do +85°C (przy montażu), -40°C do +80°C (stała instalacja)
- Średnica zewnętrzna kabla: 5,9 mm
- Złącza: Prostokątne (męski) oraz kątowe 90° (żeński) – oba M12
- Kolor płaszcza: szary
Typowe układy połączeń i schematy
Produkt wyposażony jest w 5-pinowe złącza M12 zgodne z kodowaniem A, co umożliwia łatwe wpięcie do instalacji automatyki oraz połączenie z czujnikami, aktuatorami czy modułami komunikacyjnymi. Skład zestawu został przedstawiony na dołączonych rysunkach technicznych, zapewniając pewność instalacji i poprawności okablowania.
Podsumowanie – Kabel M12 ekranowany do zadań specjalnych
Kabel połączeniowy M12 męski prosty – M12 żeński 90° ekranowany to doskonały wybór do zastosowań wymagających pewności działania, ochrony przed zakłóceniami oraz pracy w trudnych warunkach przemysłowych. Szeroki zakres kompatybilności oraz wytrzymałość mechaniczna czynią go uniwersalnym elementem infrastruktury automatyki i instalacji przemysłowych.
