Męski prosty – żeński 90°
M12 – M12, 3-piny
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe M12 męski prosty / M12 żeński kątowy 90° 3-piny – elastyczne połączenie sygnałowe i zasilające
Złącze kablowe M12 męski prosty / M12 żeński 90° (kod produktu: 7000-40161-6330150) to wszechstronne i niezawodne rozwiązanie dla przemysłowych aplikacji automatyki, zaprojektowane z myślą o wymagających warunkach pracy. Złącza typu M12 od lat stanowią standard w zakresie łączenia czujników, elementów wykonawczych oraz zapewniania stabilnego transferu sygnału i zasilania w trudnych warunkach przemysłowych.
Charakterystyka i zalety kabla M12 3-piny – bezpieczeństwo i trwałość
- Trwała konstrukcja: Wytrzymała obudowa z tworzywa PUR oraz pozłacane styki zapewniają wysoką odporność na czynniki chemiczne, oleje i uszkodzenia mechaniczne.
- Wysoki stopień ochrony (IP65, IP66K, IP67): Chroni połączenie przed wilgocią, pyłem i zachlapaniem, umożliwiając użytkowanie w trudnych warunkach przemysłowych.
- Uniwersalność montażu: Kompatybilność z wejściami M12 oraz możliwość instalacji zarówno przez wkręcenie, jak i za pomocą szybkozłącza.
- Temperatura pracy: Zakres roboczy od -25°C do +85°C oraz szeroki zakres elastyczności kabla – idealny do pracy zarówno w warunkach stałych, jak i ruchomych.
- Bezhalogenowy, bezołowiowy i wolny od silikonu: Kabel nadaje się do środowisk o rygorystycznych wymaganiach bezpieczeństwa i ekologii.

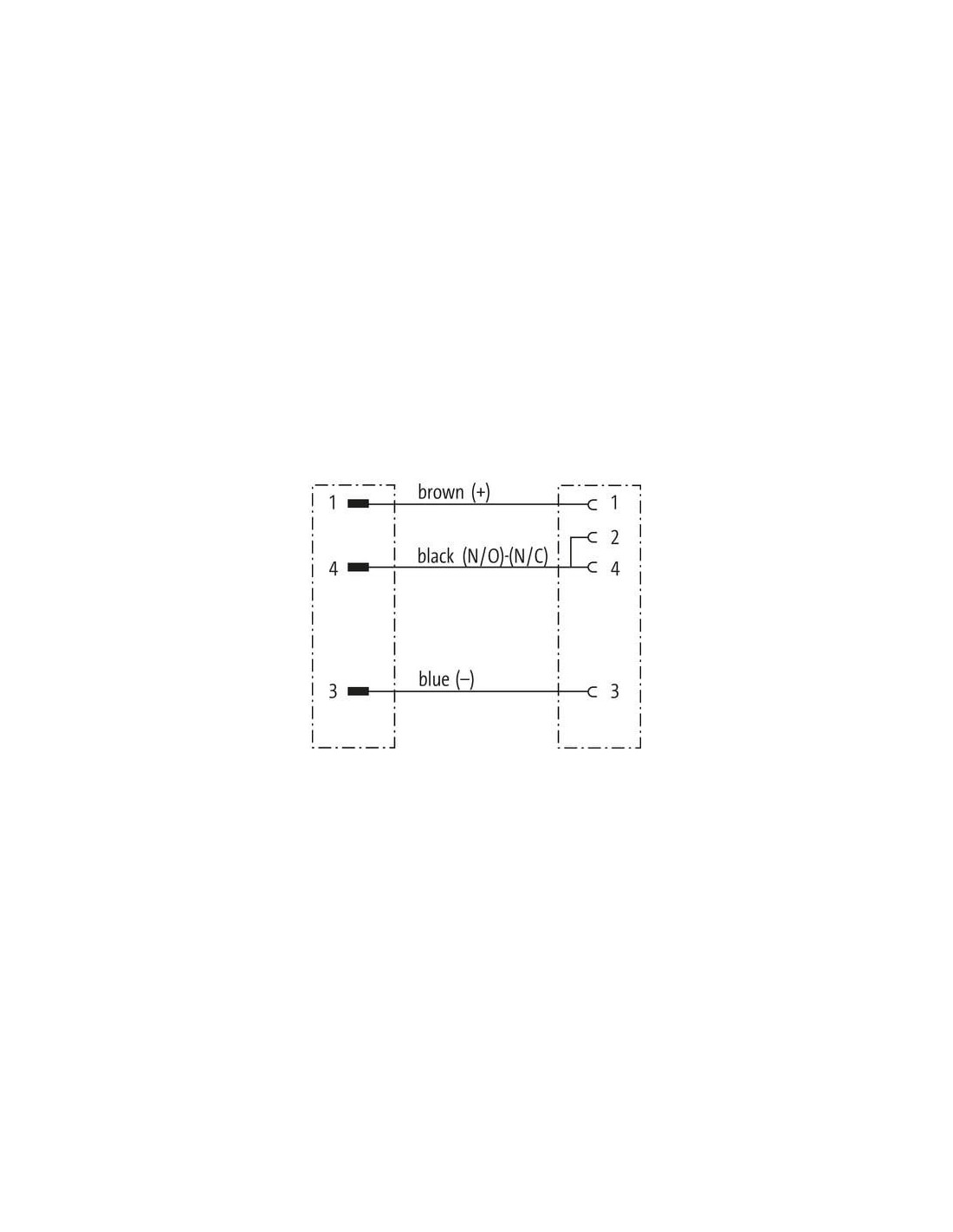

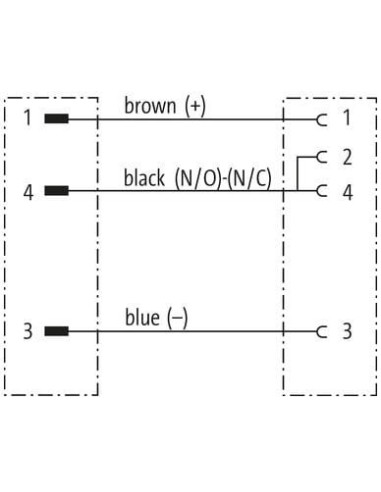

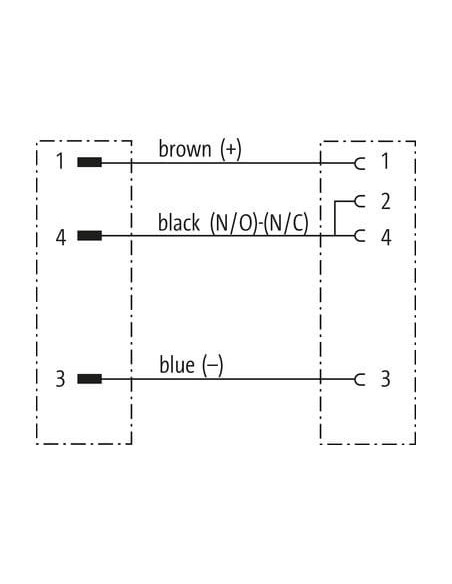

- Solidne przewodzenie sygnału: 3 żyły o przekroju 0,34 mm² - kolorystyka ułatwiająca instalację: brązowy (+), niebieski (−), czarny (styk sygnałowy).
Możliwości zastosowania – automatyzacja, robotyka, przemysł maszynowy
Złącze przewodowe M12 prosty/kątowy 90° znajduje zastosowanie wszędzie tam, gdzie niezbędne są pewne i trwałe połączenia sygnałowe oraz zasilające. Typowe obszary wykorzystania to:
- Automatyka przemysłowa i systemy sterowania
- Podłączanie czujników, enkoderów, elektrozaworów
- Robotyka i urządzenia mechatroniczne
- Maszyny pakujące, linie montażowe, przenośniki
- Systemy transportowe oraz logistyka magazynowa
- Przemysł spożywczy, chemiczny, motoryzacyjny
Łatwość instalacji oraz wysoka żywotność kabla (odporność na zginanie do 10 milionów cykli, odporność na skręcanie i wysoką częstotliwość pracy) pozwalają na pewne użytkowanie także w aplikacjach dynamicznych.
Specjalistyczna budowa – szczegóły techniczne kluczowe dla instalatorów
- Rodzaj złączy: Męski prosty M12 x 1, żeński kątowy 90° M12 x 1
- Kodowanie typu A: Zapewnia właściwe połączenie sygnałów
- Pozłacane styki: Zmniejszają ryzyko utleniania i poprawiają trwałość połączenia
- Kabel PUR: Odporność na rozpuszczalniki, oleje, promieniowanie UV, płomień
- Normy: DIN EN 61076-2-101
- Wytrzymałość elektryczna: Napięcie do 250 V AC/DC, prąd do 4 A/styk

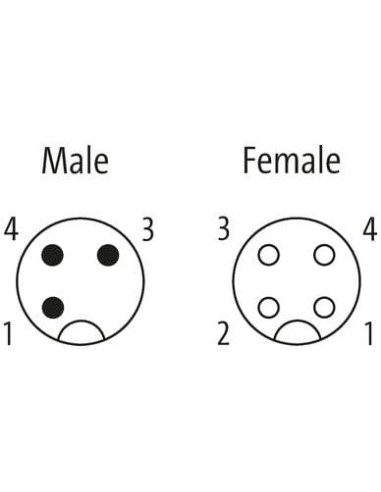

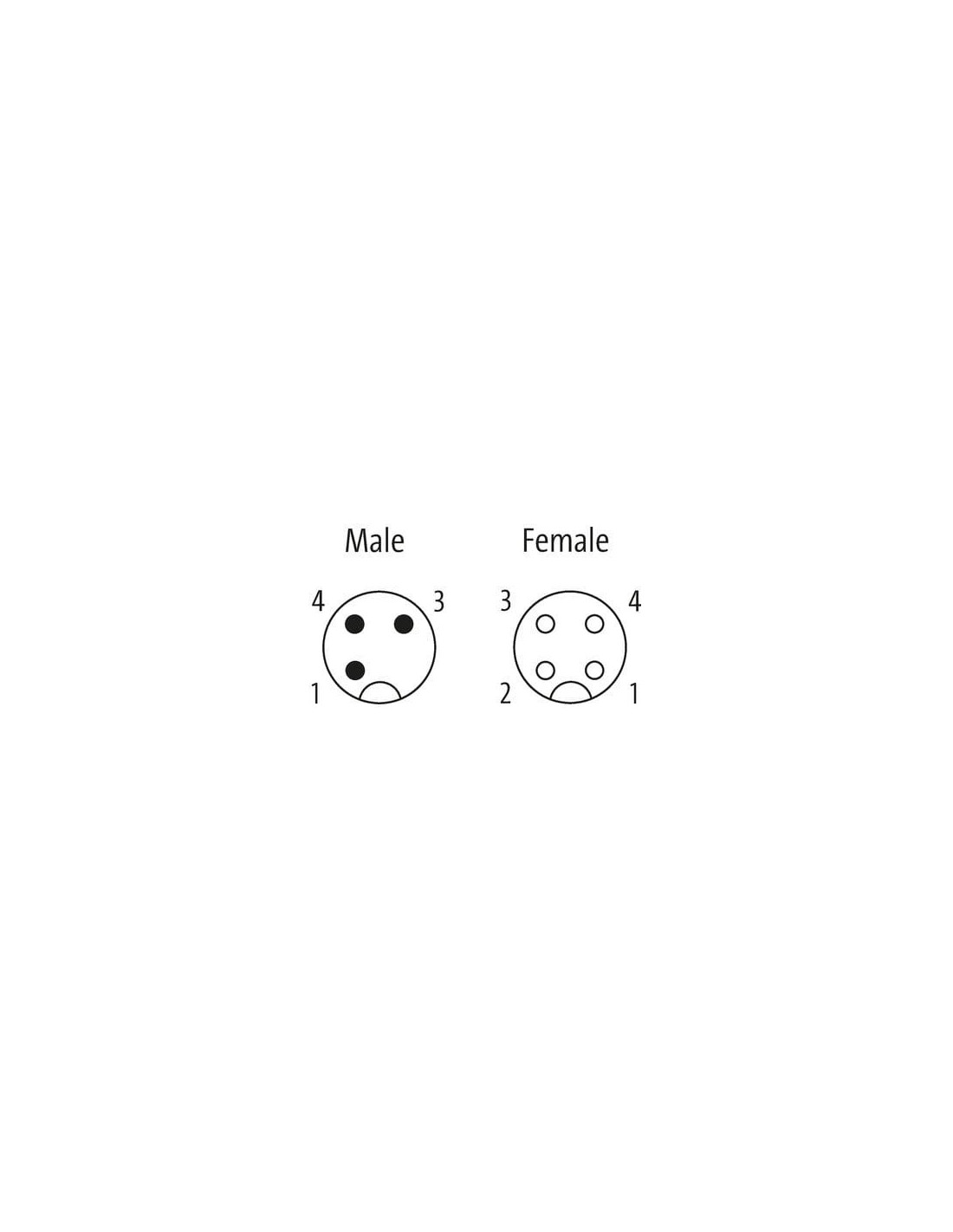

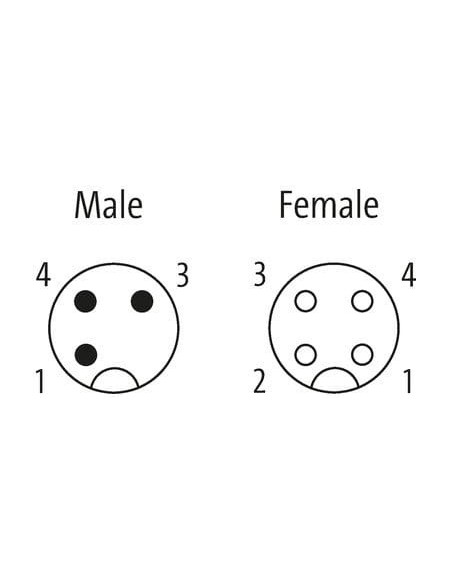

Wyraźnie oznaczona kolorystyka żył oraz diagramy szybkozłączenia i kodowania pinów eliminują możliwość popełnienia błędu podczas montażu oraz serwisowania.
Montaż i wskazówki instalacyjne
Podczas montażu zaleca się stosowanie odpowiednich promieni zgięcia kabla oraz zabezpieczenie przed nadmiernym naciągiem i obciążeniami mechanicznymi (np. za pomocą opasek kablowych). Złącze standardowe M12 może być używane zarówno w systemach nowo projektowanych, jak i przy wymianach lub rozbudowie istniejących instalacji – bezproblemowa kompatybilność z popularnymi urządzeniami automatyki.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
