AIDA conform
Męski prosty – żeński proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

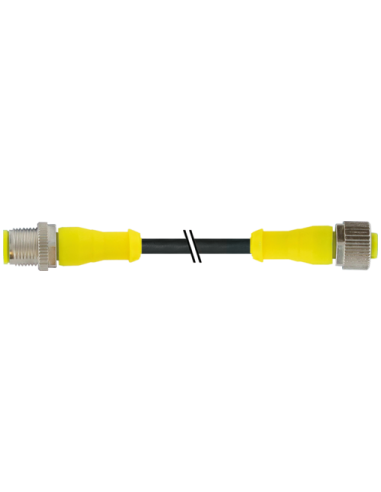

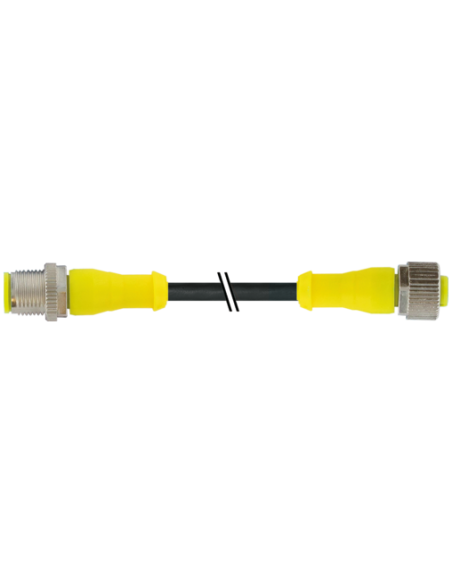

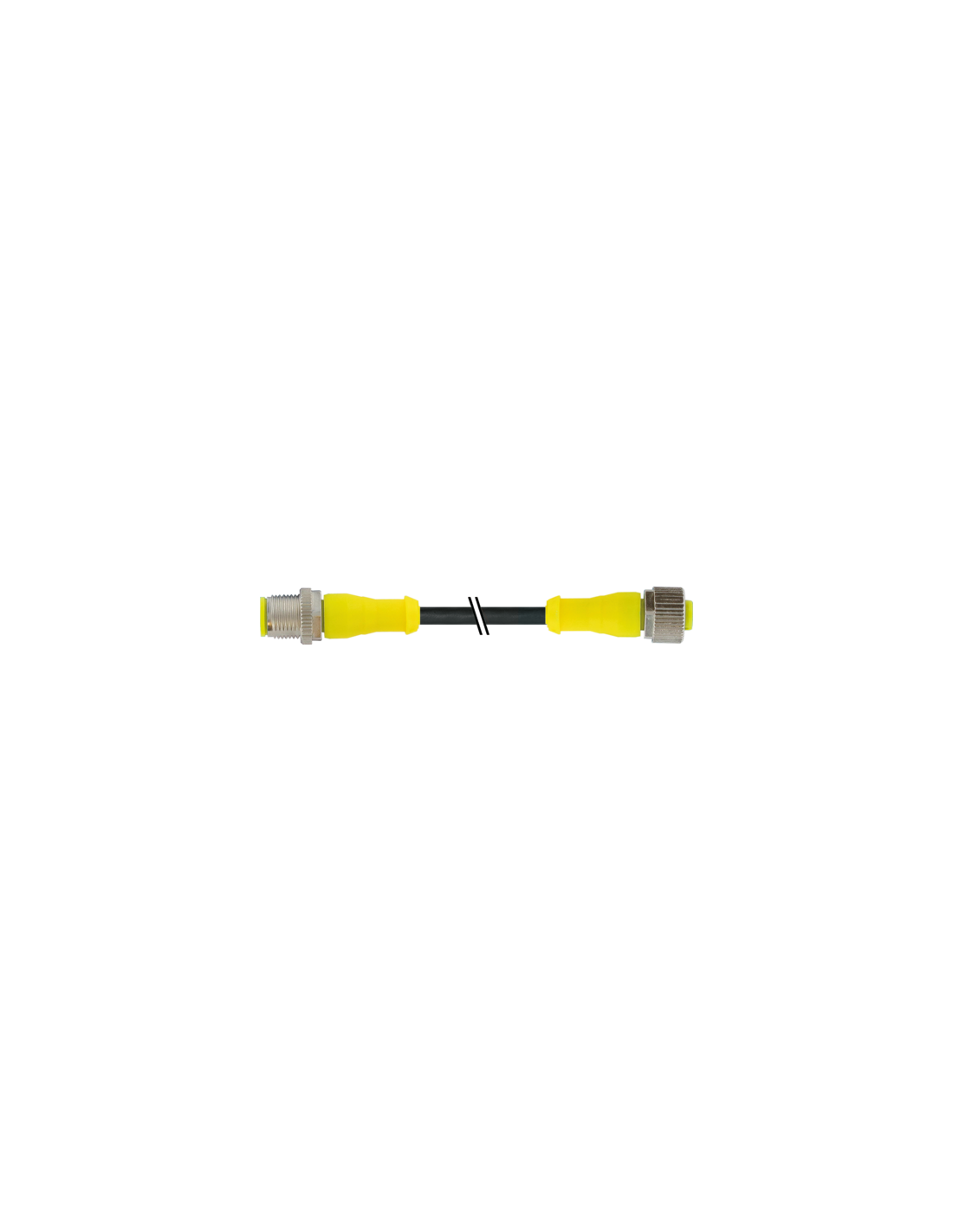

Złącze M12 męskie 0° – M12 żeńskie 0° AIDA 7030-40021-6340200 – profesjonalne połączenie w automatyce
Złącze M12 męskie 0° – M12 żeńskie 0° o długości 2 m, zgodne z normą AIDA, to niezawodne rozwiązanie przeznaczone do profesjonalnych systemów automatyki przemysłowej, robotyki oraz aplikacji wymagających trwałych i bezpiecznych połączeń sygnałowych oraz zasilania. Wysoka jakość wykonania gwarantuje stabilność połączenia i długotrwałą odporność na wymagające warunki przemysłowe.
Charakterystyka złącza M12 – wytrzymałość i bezpieczeństwo w każdych warunkach
Złącze AIDA 7030-40021-6340200 jest wyposażone w prosty wtyk męski oraz prosty wtyk żeński, w standardzie M12 – 4 piny. Obudowa wykonana została z tworzywa sztucznego odpornego na oleje oraz czynniki chemiczne, co pozwala na zastosowanie złącza w środowiskach przemysłowych narażonych na działanie środków smarnych, chłodniczych i innych substancji agresywnych. Stopień ochrony IP66K oraz IP67 skutecznie zabezpiecza wnętrze złącza przed pyłem i wilgocią, umożliwiając bezpieczną pracę zarówno w hali produkcyjnej, jak i na zewnątrz.
Dane techniczne – wysoka jakość i niezawodność
- Długość przewodu: 2 m
- Liczba pinów: 4
- Napięcie pracy: do 250 V (AC/DC)
- Maksymalne natężenie prądu na styk: 4 A
- Materiał płaszcza kabla: PUR – odporny na oleje, chemikalia oraz promieniowanie UV
- Kolor izolacji: czarny
- Zakres temperatury pracy: od -25°C do +85°C (złącze); od -40°C do +90°C (kabel)
- Rodzaj przewodów: Skrętka miedziana 0,34 mm²
- Odporność na płomień: zgodność z normami UL 1581, IEC 60332-2-2
Możliwości zastosowania i typowe aplikacje
Złącza M12 są standardowo wykorzystywane zarówno w instalacjach maszyn i linii produkcyjnych, systemach transportu przemysłowego, automatyce procesowej, jak i pojazdach AGV czy robotach współpracujących. Dzięki swojej odporności mechanicznej oraz szczelności stosowane są również w aplikacjach na zewnątrz, gdzie występuje ryzyko kontaktu z wodą i zanieczyszczeniami.
- Połączenia czujników i elementów wykonawczych w maszynach przemysłowych
- Integracja systemów sterowania i komunikacji w robotyce
- Instalacje wymagające wysokiej odporności na wibracje i drgania
- Środowiska narażone na oleje i agresywne media
- Systemy zasilania urządzeń przemysłowych
Dlaczego warto wybrać złącze M12 AIDA?
Złącze M12 AIDA 7030-40021-6340200, dzięki swej uniwersalności, standardowi wykonania oraz wysokiej odporności, umożliwia szybkie, powtarzalne i pewne łączenie urządzeń w przemyśle. Niezawodność potwierdzona międzynarodowymi certyfikatami (m.in. cURus) oraz zgodność z normami odporności mechanicznej i chemicznej stanowią gwarancję bezpiecznej pracy przez wiele lat.
Możliwość zamówienia innych długości kabla na życzenie pozwala na idealne dopasowanie do indywidualnych potrzeb instalacji przemysłowej.
