Męski prosty – żeński proste
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

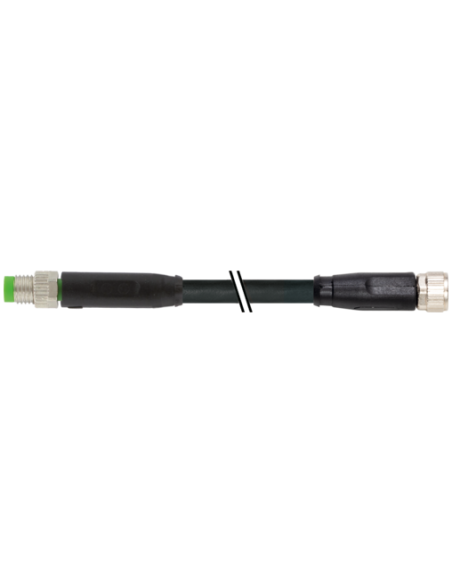

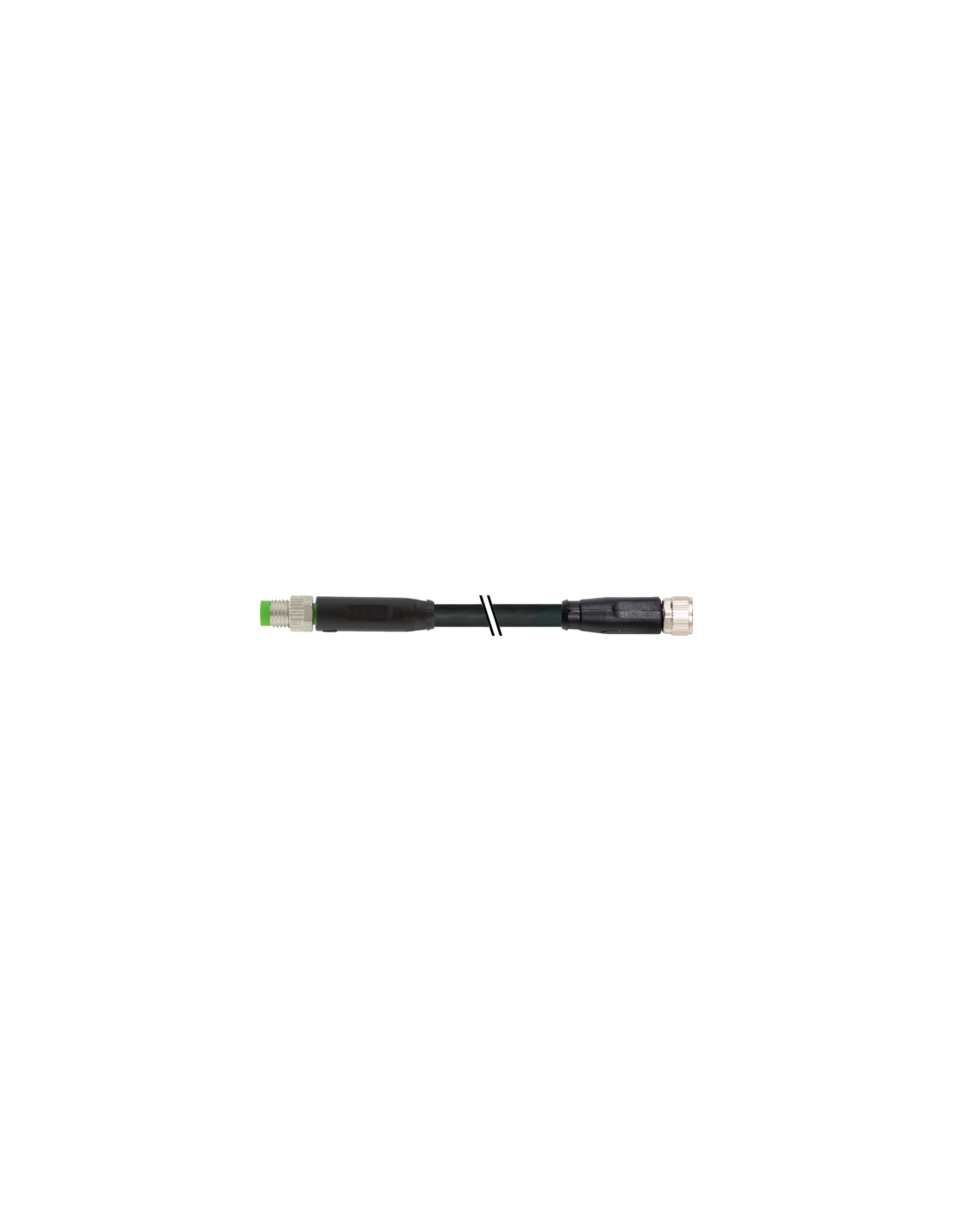

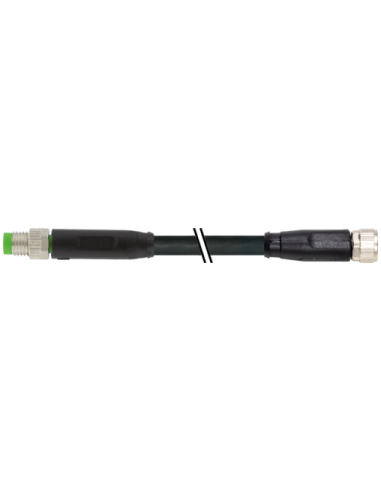

Złącze kablowe M8 męski 0° / M8 żeński 0° 8-pinowe – kabel 1 m
Profesjonalne złącze M8 8-pinowe (kod produktu: 7000-89341-6960100) to wysokiej jakości przewód połączeniowy typu męski-prosty / żeński-prosty, przeznaczony do zastosowań przemysłowych, automatyki, techniki pomiarowej oraz systemów sterujących. Złącza wykonane są w standardzie M8 z 8 pozłacanymi pinami, co zapewnia niezawodny kontakt i trwałość połączenia.
Główne cechy produktu M8 8-pin (łącze męskie i żeńskie)
- Konstrukcja: Złącze męskie M8 prosty i złącze żeńskie M8 proste, ustawienie 0°.
- Ilość pinów: 8 – zgodność z nowoczesnymi systemami sygnałowymi.
- Długość przewodu: 1 metr.
- Powłoka styku: Pozłacane styki – gwarancja wysokiej jakości sygnału i odporności na korozję.
- Materiał obudowy: Wytrzymały plastik TPU – dobra chemiczna odporność na oleje i czynniki agresywne.
- Stopień ochrony: IP67 – pełna pyłoszczelność i ochrona przed czasowym zanurzeniem w wodzie (połączenie włożone i przykręcone).
- Zakres temperatur pracy przewodu: od -30°C do 80°C (stała instalacja), elastyczność także w ruchu.
- Typ przewodu: Skrętka miedziana 0,14 mm², powłoka PUR odporna na ścieranie.
Typowe zastosowania kabli i złączy M8 8-pinowych
Złącza M8 ośmiopinowe są powszechnie wykorzystywane w systemach automatyzacji produkcji, przemysłowych czujnikach, przetwornikach sygnału, maszynach CNC oraz w instalacjach robotycznych i liniach produkcyjnych. Idealne do:
- Łączenia czujników i elementów wykonawczych z szafami sterowniczymi
- Zasilania i przesyłu sygnałów cyfrowych lub analogowych
- Podłączania urządzeń w trudnych warunkach przemysłowych – wysoka odporność na wilgoć, pył i drgania
- Zastosowań OEM, urządzeń transportowych i aplikacji mobilnych
Budowa i zalety przewodu M8 prosty/prosty
Wysoka jakość wykonania przewodu zapewnia niezawodną sygnalizację i transmisję danych, a także bezpieczne i stabilne zasilanie. Skrętka miedziana oraz powłoka PUR umożliwiają stosowanie również w miejscach o podwyższonej wilgotności i podczas ruchu przewodu (np. w trasach kablowych C-track).
- Rezultaty procesu pozłacania styków – niskie opory przejścia, ochrona przed utlenianiem
- Trwałość mechaniczna – wytrzymałość na minimum 100 cykli wtykowych, odporność na drgania
- Oznaczenie kolorów przewodów – pozwala na szybkie i bezproblemowe podłączenie w instalacji
- Mały promień gięcia – możliwość układania przewodu nawet w bardzo kompaktowych urządzeniach
Parametry bezpieczeństwa i kompatybilność przemysłowa
Kabel posiada stopień ochrony IP67, a jego materiały zostały dobrane z myślą o odporności na płomienie (zgodność z normami IEC 60332-2-2, UL 1581) oraz na różnego rodzaju oleje i benzyny. Umożliwia to montaż w środowiskach o podwyższonej agresywności środków chemicznych oraz w pobliżu maszyn przemysłowych.
Przewód spełnia wymagania nowoczesnych instalacji przemysłowych – zarówno pod kątem napięcia pracy, prądów, jak i wytrzymałości mechanicznej. Odpowiedni dobór materiałów oraz technologia złączy umożliwiają długotrwałą eksploatację i stabilność parametrów pracy.
