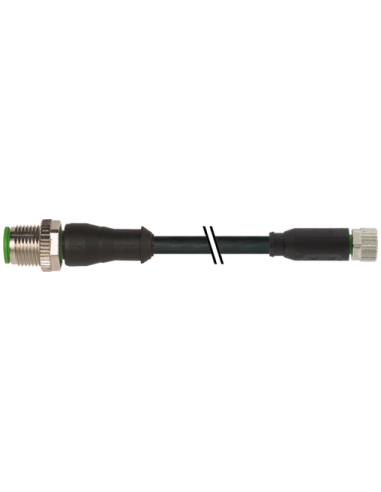

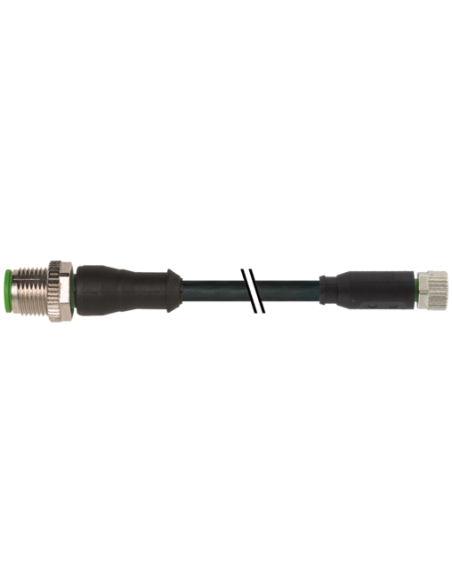

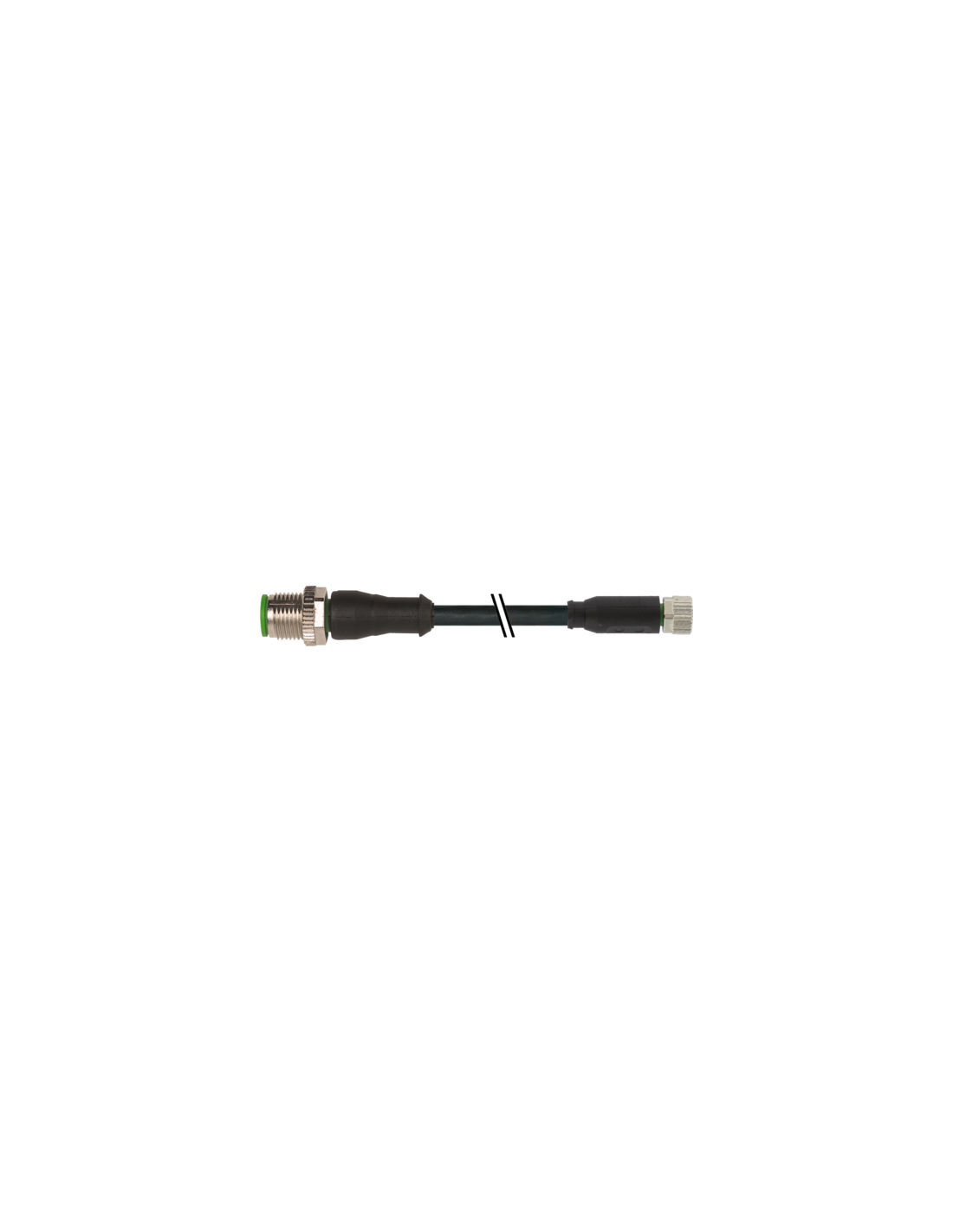

Męski prosty – żeński proste
M12 – M8, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW9 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski prosty – M8 żeński prosty o długości 7,5 m to profesjonalne rozwiązanie dla przemysłu automatyki, systemów sterowania oraz instalacji maszynowych. Złącze to umożliwia szybkie i pewne połączenie urządzeń wyposażonych w złącza M12 oraz M8. Produkt charakteryzuje się solidnym wykonaniem i bardzo dobrą odpornością na warunki środowiskowe.
Złącze M12-M8 znajduje szerokie zastosowanie w instalacjach przemysłowych, takich jak:
Przewód wykonany jest z trwałej powłoki PUR, dzięki czemu posiada bardzo dobrą odporność na ścieranie, oleje, chemikalia oraz wpływ czynników atmosferycznych (odporność na UV). Złącza spełniają rygorystyczne normy szczelności IP65, IP66K, IP67, co zapewnia ochronę przed wilgocią, pyłem oraz strumieniami wody pod ciśnieniem.
Elastyczność i wytrzymałość mechaniczna kabla umożliwia jego stosowanie zarówno w aplikacjach stacjonarnych, jak i ruchomych, przy zachowaniu odpowiednich promieni gięcia oraz wysokiej liczby cykli pracy. Starannie dobrany materiał płaszcza oraz izolacji gwarantuje długą żywotność również w wymagających warunkach pracy.
Złącza wyposażone są w gwinty M12 x 1 oraz M8 x 1, co umożliwia szybki i stabilny montaż. Połączenie śrubowe zapewnia zabezpieczenie przeciwwstrząsowe oraz ochronę przed przypadkowym rozłączeniem. Niskie opory elektryczne, wysoka odporność izolacji i odpowiednia wytrzymałość napięciowa czynią to rozwiązanie niezawodnym elementem w każdej instalacji elektrycznej.
Konektor spełnia wymagania norm DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8), a także posiada certyfikaty cURus. Prąd roboczy na styk wynosi maksymalnie 4 A, a napięcie robocze DC do 60 V, co pozwala na uniwersalne zastosowanie zarówno w obwodach zasilających, jak i sygnałowych.
Konektor M12 męski prosty – M8 żeński prosty 7000-40561-6300750 to sprawdzony wybór do zastosowań, w których liczy się niezawodność połączenia, odporność na trudne warunki środowiskowe oraz łatwość montażu. Dzięki kompatybilności z popularnymi standardami złącz przemysłowych, produkt ten doskonale sprawdza się w aplikacjach automatyki przemysłowej i budowy maszyn.
Wybierz trwałe i odporne połączenie dla swojej instalacji – postaw na złącze M12 do M8!
