Męski prosty – żeński proste
M12 – M12, 4-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

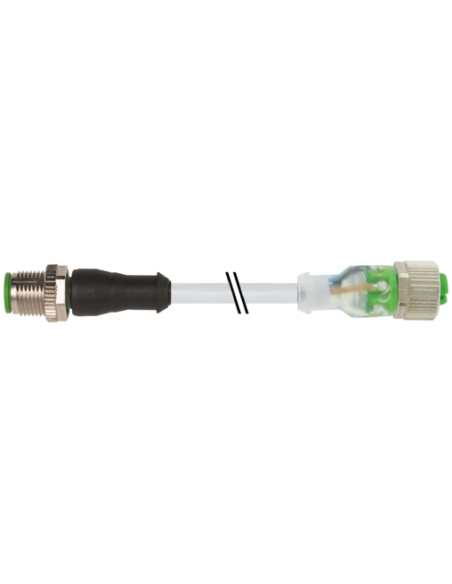

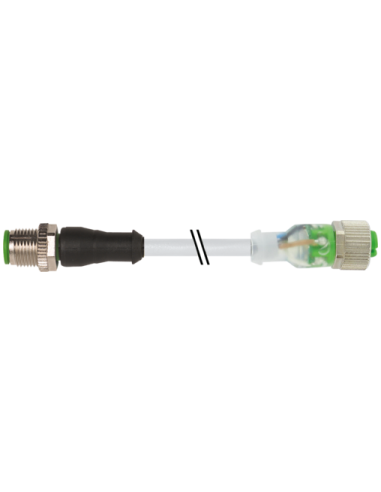

Konektor M12 męski – M12 żeński z LED 4-pin, 5m PUR – Przewód sygnałowy do automatyki
Konektor M12 męski, prosty – M12 żeński, prosty z LED o długości 5 m (kod produktu: 7000-40311-2340500) to wysokiej klasy przewód dedykowany do połączeń w systemach automatyki przemysłowej. Produkt wyposażony jest w czteropinowy układ złącza M12, idealny do transmisji sygnałów oraz zasilania. Dzięki zastosowaniu wysokiej jakości materiałów oraz wbudowanym diodom LED (zielona, żółta - sygnalizatory stanu) ułatwia on diagnostykę działania linii.
Wysoka niezawodność i odporność przemysłowa – Konektor M12 4-piny
Złącza M12 zostały zaprojektowane z myślą o maksymalnej odporności na warunki przemysłowe – posiadają szczelność IP65, IP66K oraz IP67 według normy EN IEC 60529, co czyni je idealnymi do pracy w miejscach narażonych na kurz, oleje oraz wilgoć. Obudowa i przewód wykonane są z PUR o bardzo dobrej odporności chemicznej i mechanicznej.
- Przewód PUR – elastyczny, odporny na ścieranie, oleje i chemikalia
- Stopień ochrony IP65 / IP66K / IP67 – bezpieczeństwo działania w trudnych warunkach
- Szybkie połączenie Plug&Play dzięki gwintom M12 x 1
- Diagnostyka LED – szybka sygnalizacja pracy lub awarii
Zastosowania konektora M12 z diodami LED
Konektor M12 męski – żeński 4-piny znajduje szerokie zastosowanie w systemach sterowania maszynami, integracji czujników, elementach bezpieczeństwa oraz rozproszonych modułach wejść/wyjść. Dzięki wbudowanym diodom LED umożliwia natychmiastowy odczyt stanu linii oraz szybszą diagnostykę usterek.
- Automatyka przemysłowa i linie produkcyjne
- Integracja maszyn oraz urządzeń w sieciach przemysłowych
- Systemy transportu, przenośniki taśmowe, robotyka
- Aplikacje wymagające szybkiej identyfikacji stanów
- Przemysł spożywczy, opakowaniowy, maszynowy
Najważniejsze cechy użytkowe i techniczne – Złącze M12 do wymagających aplikacji
Konektor z przewodem 4 x 0,34 mm² gwarantuje niezawodny przesył sygnałów i zasilania do 30 V DC i prądu aż do 4 A na styk. Skrętka miedziana oraz precyzyjne wykonanie zapewniają niską rezystancję linii i stabilność sygnałów, także przy większych długościach przewodów. Kabel jest wolny od halogenów, kadmu i ołowiu, co czyni go odpowiednim do środowisk wymagających wysokich norm czystości.
- Przewód 4-żyłowy, kolor szary, o długości 5 m
- Zakres temperatur pracy: od -25°C do +85°C
- Promienie gięcia: do prac stałych 5× średnica zewnętrzna; w ruchu 10× średnica zewnętrzna
- Wytrzymałość na 10 milionów cykli zgięcia (C-track)
- Odporność na płomień według IEC 60332-2-2 oraz UL 1581
- Kodowanie A – standardowe kodowanie dla sygnałów/czujników
Dzięki uniwersalnym rozmiarom oraz zgodności z normą DIN EN 61076-2-101 (M12), złącza mogą być stosowane w większości aplikacji przemysłowych, gwarantując kompatybilność z czujnikami, siłownikami, przetwornikami i urządzeniami sterującymi.
Konektor M12 z przewodem PUR – bezpieczeństwo i łatwy montaż
Dużą zaletą tego przewodu M12 jest łatwość i pewność montażu poprzez włożenie i przykręcenie (możliwość dokręcenia kluczem SW13). Odpowiedni do peszli ochronnych o średnicy 10 mm, może być stosowany w rozbudowanych instalacjach. Zabezpieczenie przeciwwstrząsowe zapobiega rozłączeniom podczas pracy maszyn.
Konektor M12 męski – żeński z LED to sprawdzony wybór do zastosowań wymagających niezawodnej sygnalizacji oraz odporności na trudne warunki przemysłowe.
