Męski prosty – żeński 90°
M12 – M12, 3-piny
USA
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | U03 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 35,97 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 46,9 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 180 °/m |

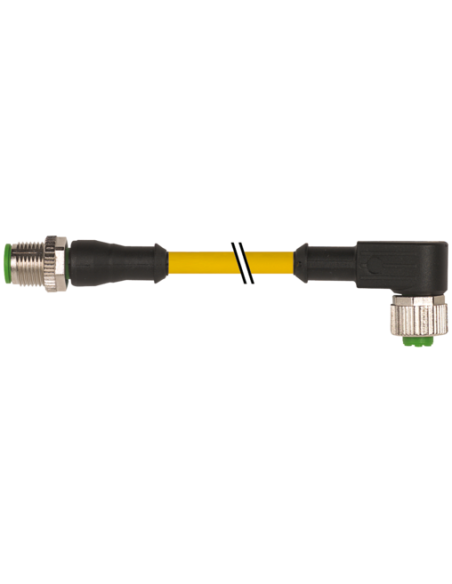

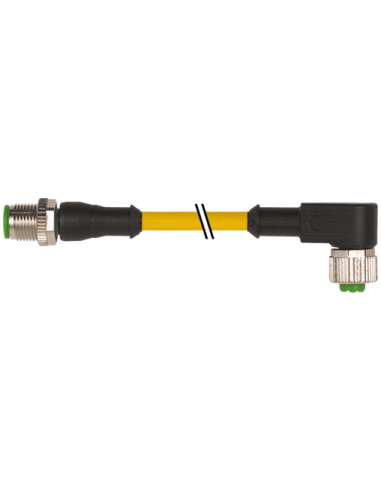

Przewód połączeniowy M12 męski 0° / M12 żeński 90° 3 piny – długość 3 m
Przewód połączeniowy M12 męski 0° / M12 żeński 90° o długości 3 metrów to profesjonalne rozwiązanie do zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Produkt o kodzie 7700-40101-U030300 wyposażony jest w złącza 3-pinowe typu M12, co czyni go kompatybilnym z wieloma urządzeniami wykorzystywanymi w przemyśle.
Zastosowanie przewodu M12 męski/prosty – żeński/kątowy
Ten przewód M12 doskonale sprawdzi się w aplikacjach wymagających niezawodnych i szczelnych połączeń elektrycznych. Typowe zastosowania obejmują:
- Systemy automatyki – szybkie łączenie czujników, siłowników oraz innych elementów automatyki.
- Maszyny i linie produkcyjne – transmisja sygnałów oraz zasilania w trudnych warunkach przemysłowych.
- Skrzynie sterownicze i rozdzielnie – łączenie elementów sterujących i wykonawczych.
- Infrastruktura przemysłowa – instalacje wymagające odporności na wibracje, oleje, chemikalia oraz czynniki atmosferyczne.
Najważniejsze zalety przewodu M12 7700-40101-U030300
- Wytrzymałość mechaniczna – złącza pokryte niklem oraz cynkowany odlew ciśnieniowy zapewniają wysoką odporność na uszkodzenia i korozję.
- Stopień ochrony IP65, IP66K, IP67 – gwarantuje niezawodną pracę przewodu w środowisku o wysokiej wilgotności, zapyleniu i występowaniu strumieni wody.
- Odporność chemiczna i na oleje – powłoka z tworzywa sztucznego jest odporna na działanie wielu agresywnych czynników.
- Praca w szerokim zakresie temperatur – możliwość stosowania w temperaturze od -25°C do +85°C oraz w przewodzie nawet od -40°C do +105°C (w zależności od rodzaju instalacji i ruchu kabla).
- Wysokie parametry elektryczne – napięcie pracy do 250 V oraz maksymalny prąd na styk 4 A.
- Trwała konstrukcja – przewód z izolacją TPE oraz skrętką miedzianą, bezołowiowy i wolny od halogenów, przyjazny dla środowiska.

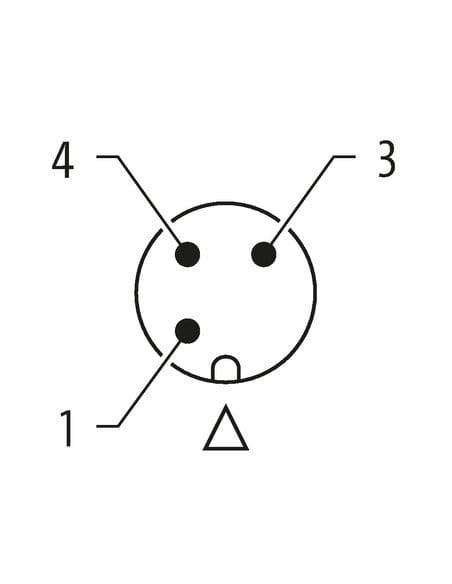

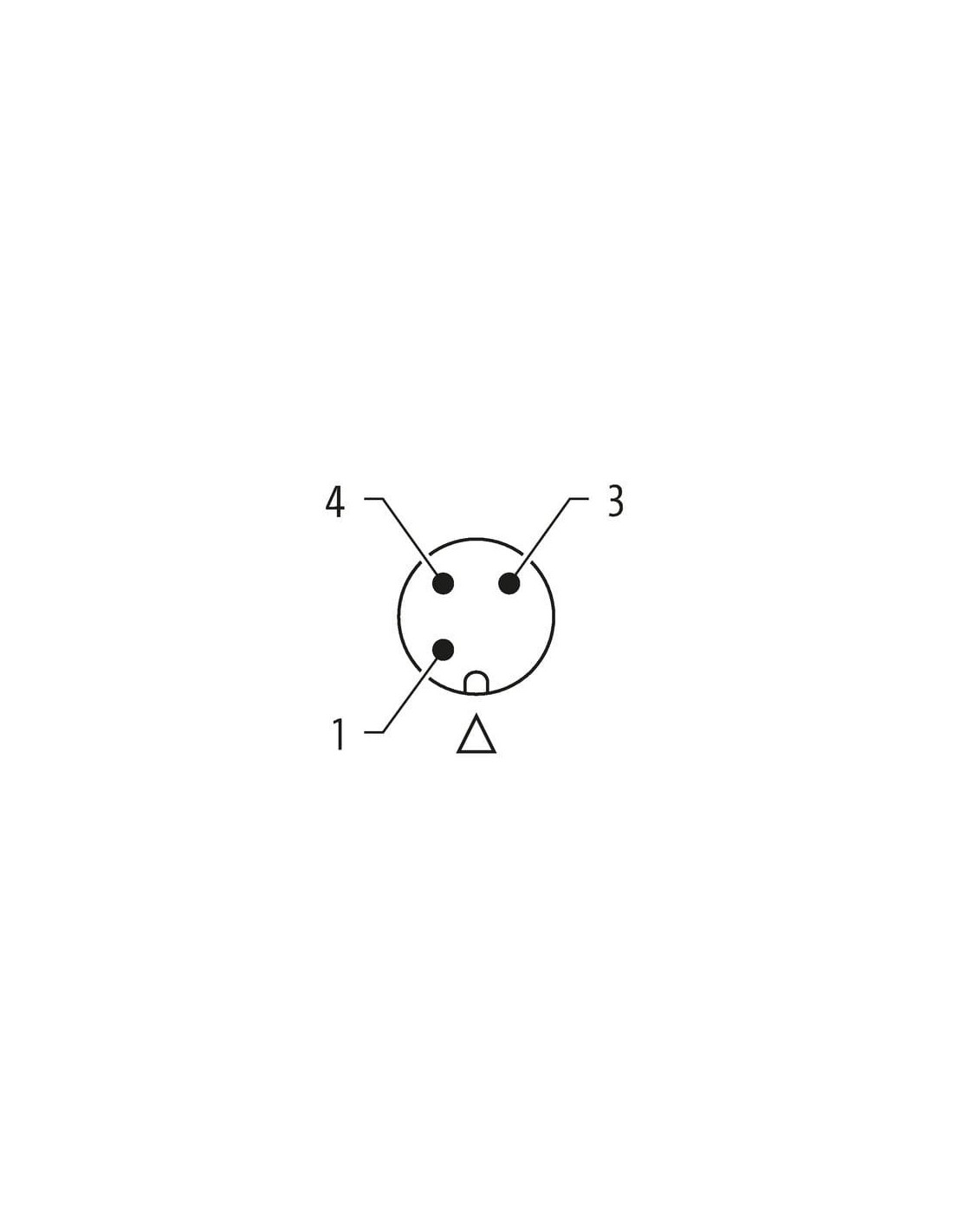

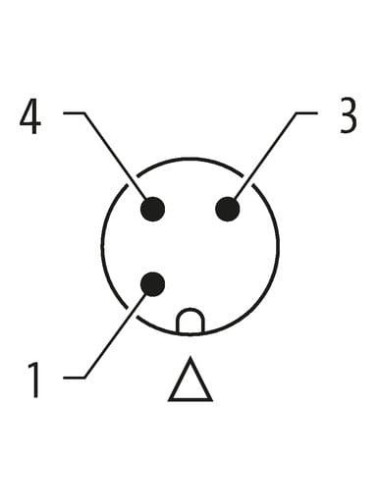

Budowa i schemat podłączenia przewodu M12 3-pinowego
Produkt wyposażony jest w złącza typu M12: męski prosty oraz żeński kątowy (90°). Trzy żyły przewodu mają wyraźne oznaczenie kolorystyczne (brązowy, niebieski, czarny), co znacznie ułatwia ich poprawne podłączenie.
- Kodowanie A, 3 piny – standard przemysłowy, kompatybilny z wieloma komponentami.
- Gwint M12 x 1 – uniwersalne rozwiązanie montażowe do większości aplikacji przemysłowych.
- Wysoka żywotność – przewód przewidziany do pracy przy wielomilionowych cyklach zginania i skręcania.
Bezpieczeństwo i niezawodność instalacji M12
Dzięki zastosowanym materiałom i wykonaniu zgodnemu z normą DIN EN 61076-2-101 (M12), przewód spełnia wysokie wymogi bezpieczeństwa oraz niezawodności. Jest zabezpieczony przed wstrząsami, przeciążeniem mechanicznym oraz wpływem czynników zewnętrznych. Dodatkowo produkt posiada liczne certyfikaty jakości (m.in. cURus).
Przewód M12 – wysoka jakość w instalacjach przemysłowych
Wybór przewodu M12 7700-40101-U030300 to gwarancja niezawodnego połączenia w automatyce przemysłowej, maszynach oraz systemach produkcyjnych. Dzięki szerokiej kompatybilności i odporności na niekorzystne warunki pracy, sprawdzi się w najbardziej wymagających aplikacjach – zarówno podczas montażu stałego, jak i w ruchomych instalacjach.
