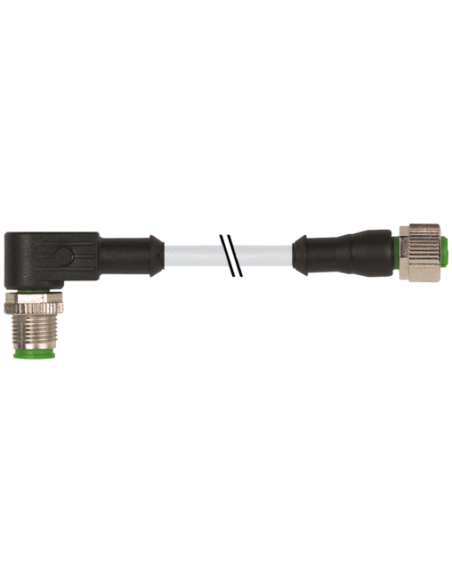

Męski 90° – żeński proste
M12 – M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Przewód połączeniowy M12 3-pinowy męski (kątowy 90°) – żeński (prosty) o długości 3 metrów to niezawodne rozwiązanie do połączeń w automatyce przemysłowej, maszynach oraz instalacjach wymagających pewnych i trwałych złączy sygnałowych oraz zasilających.
Produkt o kodzie: 7000-40171-2130300 został zaprojektowany z myślą o zapewnieniu wysokiej odporności na działanie czynników zewnętrznych, typowych dla środowisk przemysłowych, takich jak wilgoć, wibracje, oleje oraz chemikalia. Zastosowana konstrukcja oraz materiały gwarantują długotrwałe i stabilne działanie nawet w wymagających warunkach.
Przewody M12 tego typu znajdują szerokie zastosowanie w systemach automatyki przemysłowej, inżynierii procesowej, produkcji spożywczej, maszynach pakujących, czujnikach, siłownikach i wielu innych instalacjach, gdzie wymagane jest szybkie i pewne łączenie sygnałów lub zasilania. Dzięki wysokiemu stopniowi ochrony nadają się do aplikacji zarówno wewnętrznych, jak i zewnętrznych.
Złącze M12 męskie 90° / M12 żeńskie proste umożliwia elastyczną instalację w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagane jest ułożenie przewodu pod kątem prostym. Specjalnie dobrane materiały i konstrukcja złącza zapewniają zachowanie szczelności i pewności połączenia przez cały okres użytkowania.
Podczas instalacji wymagane jest przestrzeganie zaleceń dotyczących minimalnego promienia gięcia przewodu (5 x średnica zewnętrzna dla przewodu ułożonego na stałe) oraz stosowania odpowiednich środków odciążających mechanicznie (np. opaski kablowe), by zachować szczelność złączy i ich długą żywotność.
Złącze spełnia wymagania dotyczące stopnia zanieczyszczenia 3, klasy izolacji I oraz wytrzymałości napięciowej 2,5 kV, co gwarantuje podwyższone bezpieczeństwo w aplikacjach przemysłowych.
Kabel M12 3-piny, męski 90° / żeński prosty o długości 3 m to uniwersalne rozwiązanie do podłączenia czujników, siłowników lub innych elementów automatyki w trudnych warunkach przemysłowych, gdzie wymagana jest trwałość, niezawodność oraz szczelność połączenia.
