Męski prosty – żeński 90°
M12 – M12, 4-piny
3× LED (PNP), (NPN) na życzenie
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

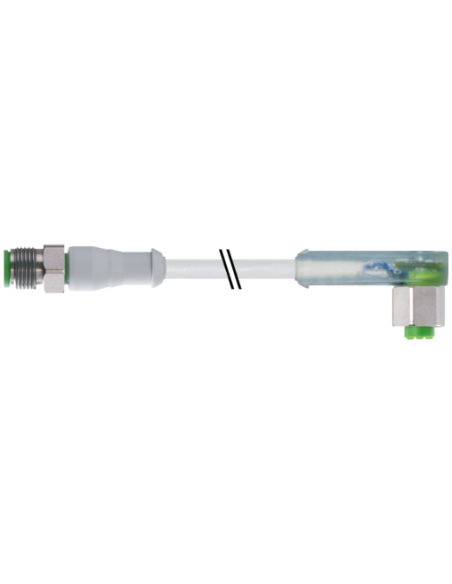

Przewód przyłączeniowy M12 z diodami LED – złącza proste i kątowe, V4A, 1,5 m
M12 St.ger. na M12 dla diody LED V4A F&B 7014-40341-2140150 to wysokiej jakości przewód przyłączeniowy stworzony w standardzie przemysłowym, wyposażony w złącza męskie proste oraz żeńskie kątowe 90°, obydwa w standardzie M12 (4 piny). Produkt dedykowany jest do wymagających aplikacji przemysłowych, także w branży spożywczej i napojów (F&B), gdzie kluczowa jest podwyższona odporność na agresywne środowiska oraz zachowanie higienicznych warunków pracy.
Najważniejsze cechy produktu M12-M12 z diodami LED V4A
- Złącza M12 proste i kątowe – umożliwiają elastyczne i wygodne podłączenie urządzeń automatyki przemysłowej, czujników oraz elementów wykonawczych.
- Wskaźniki LED dla każdego styku – diody LED w trzech kolorach (zielona, biała, żółta) ułatwiają szybką diagnostykę poprawności działania, co poprawia bezpieczeństwo i efektywność pracy.
- Przemysłowa jakość wykonania – obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego oraz stali nierdzewnej V4A (1.4404) zapewnia długą żywotność w trudnych warunkach, typowych dla linii produkcyjnych w przemyśle spożywczym.
- Wysoka szczelność – stopień ochrony IP65/IP68 gwarantuje ochronę przed pyłem i wodą, nawet podczas czyszczenia oraz pracy w wilgotnym środowisku.
- Oznaczenie przewodów oraz funkcjonalne kolory izolacji – ułatwiają montaż oraz przyspieszają identyfikację torów sygnałowych.
- Zabezpieczenie przeciwwstrząsowe – połączenie wtykane i przykręcane zapewnia pewność połączenia, nawet podczas drgań i wstrząsów.
Zastosowanie przewodu M12 St.ger. na M12 dla diody LED V4A
Przewód sygnałowy M12 z diodami LED znajduje szerokie zastosowanie w automatyce przemysłowej:
- Szybkie podłączanie czujników, siłowników oraz urządzeń sterujących w szafach automatyki i na liniach produkcyjnych.
- Stacje mycia i stanowiska pracy w przemyśle spożywczym oraz chemicznym, gdzie istotna jest łatwość utrzymania higieny i kontrola szczelności.
- Układy wymagające wyświetlania stanu sygnału dzięki zintegrowanym wskaźnikom LED.
- Aplikacje, w których wymagany jest podwyższony poziom odporności na agresywne media (np. detergenty, oleje, smary).
Kluczowe zalety przewodu M12 z diodami LED, kod produktu 7014-40341-2140150
- Bezpieczne napięcie robocze – zakres 18–30 V DC, maksymalny prąd na styk 4 A.
- Bardzo dobre parametry elektryczne i mechaniczne – niski opór przewodzenia, żyły o przekroju 0,34 mm², wysokiej klasy skrętka miedziana.
- Odporność na czynniki środowiskowe – szeroki zakres temperatur (-25°C do +85°C dla złącza, -30°C do +80°C dla przewodu w stanie stałym), odporność na płomień oraz działanie olejów.
- Precyzyjna i czysta praca – materiał PVC osłony i izolacji wolny od ołowiu, kadmu, FCKW i silikonu.
Typowe miejsca zastosowania
- Linie produkcyjne i pakujące w zakładach spożywczych.
- Maszyny i urządzenia przemysłowe.
- Automatyka procesowa.
- Systemy sterowania i monitorowania stanów wejść/wyjść.
Kompatybilność ze standardowymi gniazdami M12 zapewnia uniwersalność montażu oraz łatwość podłączania w różnych systemach automatyki.
M12 St.ger. na M12 dla diody LED V4A to gwarancja niezawodności oraz bezpieczeństwa użytkowania wszędzie tam, gdzie wymagana jest niezawodność, odporność na trudne warunki oraz szybka diagnostyka sygnałów dzięki wizualizacji LED.
