Męski prosty – żeński proste
M12 – M12, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 331 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 męski – M12 żeński, prosty, ekranowany 4-pinowy z kablem 2 m – 7000-40501-3310200
Konektor M12 męski – M12 żeński, prosty, ekranowany 4-pinowy to wysokiej jakości przewód złącz, wykorzystywany w aplikacjach przemysłowych, automatyce oraz instalacjach wymagających niezawodności połączeń sygnałowych i zasilających.
Zastosowanie konektora M12 w automatyce, maszynach i instalacjach przemysłowych
Złącza M12 stanowią standardowy wybór w branży automatyki przemysłowej, gdzie wymagana jest pewność połączeń, ochrona przed kurzem i wodą, a także odporność na drgania i uszkodzenia mechaniczne. Dzięki wysokiemu stopniowi ochrony IP65/IP67 przewód doskonale sprawdza się w trudnych warunkach fabrycznych oraz wszędzie tam, gdzie przewody narażone są na kontakt z olejami, substancjami chemicznymi lub wysoką wilgotnością.
- Typowe zastosowania:
- Przemysł maszynowy
- Systemy automatyki i robotyki
- Instalacje czujników i siłowników
- Transport wewnętrzny, linie produkcyjne
- Instalacje wymagające ekranowania i wysokiej odporności na zakłócenia elektromagnetyczne
Najważniejsze cechy złącza M12 – 4 piny, ekranowane
- Przewód M12 ekranowany – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Odporność chemiczna i na oleje dzięki zastosowaniu wytrzymałego płaszcza PUR
- Zabezpieczenie przeciwwstrząsowe oraz precyzyjne wykonanie, gwarantujące niezawodność nawet w intensywnie eksploatowanych aplikacjach
- Prosty montaż: możliwość wkładania i dokręcania, gwint M12 x 1
- Długość przewodu – 2 metry, idealna do standardowych aplikacji
- Klasa zabezpieczenia IP65/IP67 – szczelność oraz ochrona przed wodą i pyłem
- Wysokie parametry elektryczne: napięcie do 60V, prąd 4A na styk
- Norma produktu: DIN EN 61076-2-101
Konstrukcja i wykonanie – trwałość i bezpieczeństwo

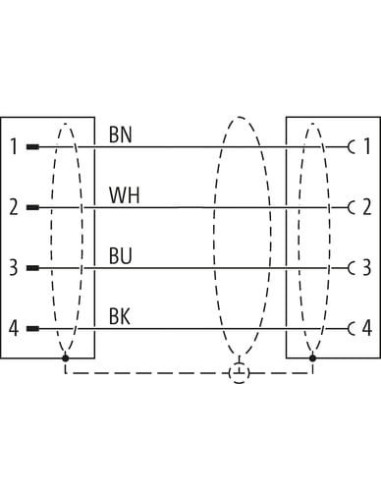

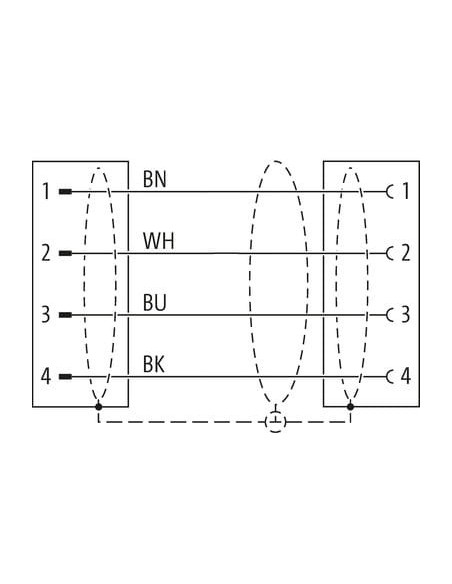

Obudowa konektora M12 wykonana jest z tworzywa PUR oraz metalowej powłoki niklowanej, co zwiększa odporność na uszkodzenia mechaniczne i trudne warunki środowiskowe. Konektor wykorzystuje czteroprzewodową skrętkę miedzianą (o przekroju żyły 0,34 mm²) z oznaczeniami kolorystycznymi BN (brązowy), WH (biały), BU (niebieski), BK (czarny), co ułatwia instalację oraz diagnostykę.
Montaż jest szybki i bezproblemowy dzięki standardowym wymiarom i zastosowaniu wysokiej jakości złączy M12, co czyni produkt kompatybilnym z większością urządzeń automatyki.
Bezpieczeństwo użytkowania i odporność na warunki zewnętrzne – IP65/IP67
Połączenia typu M12 zapewniają szczelność i odporność na działanie wilgoci, pyłów oraz czynników chemicznych. Produkt przeznaczony jest do pracy w szerokim zakresie temperatur (-25°C do 85°C), a dzięki ekranowaniu przewód można stosować również w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
Dlaczego warto wybrać przewód M12 z ekranowaniem i wtykami?
- Wielofunkcyjność i szeroka kompatybilność z czujnikami, sterownikami oraz elementami automatyki
- Wysoka odporność na czynniki zewnętrzne oraz mechaniczne
- Łatwy i szybki montaż dzięki uniwersalnym złączom i przejrzystej kolorystyce przewodów
- Pewność transmisji sygnałów i zasilania dzięki czterem niezależnym żyłom oraz ekranowaniu
Produkt 7000-40501-3310200 jest znakomitym wyborem wszędzie tam, gdzie niezawodność połączenia, odporność na zakłócenia i trwałość są kluczowymi parametrami, zarówno w przemyśle, automatyce, jak i w instalacjach maszynowych.
