Męski prosty – żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |

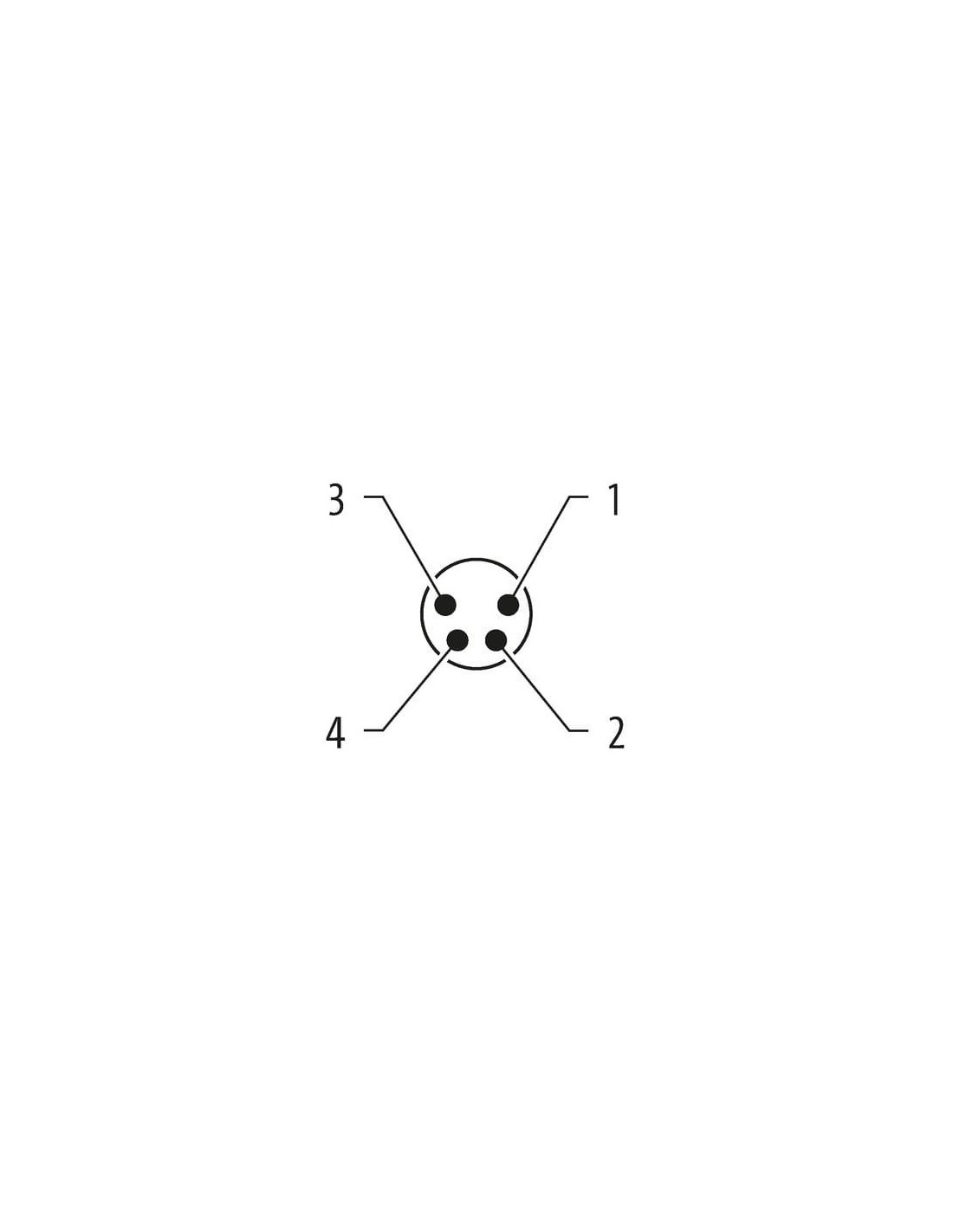

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 651 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 31,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski – M8 żeński prosty 4-pinowy – Przewód 2m PUR
Konektor M8 męski, prosty – M8 żeński, prosty o kodzie produktu 7000-88011-6510200 to profesjonalny przewód przyłączeniowy wykorzystywany w szerokim zakresie aplikacji przemysłowych oraz automatyki.
Wytrzymały przewód do automatyki przemysłowej – kluczowe cechy
- Połączenie: Męski prosty M8 do żeńskiego prostego M8
- Ilość pinów: 4 (czteropinowy układ połączeń)
- Długość przewodu: 2 metry
- Kabel: PUR, wysoka odporność chemiczna i na oleje
- Stopień ochrony IP: IP65, IP66K, IP67, IP68 – ochrona przed pyłem, wodą, bryzgami oraz działaniem agresywnych mediów
- Zakres temperatur pracy: od -25°C do +85°C
- Pozłacane styki: zapewniają niezawodne połączenie i odporność na korozję
- Materiał wykonania: Obudowa z PUR o wysokiej wytrzymałości mechanicznej oraz dobra odporność na odpryski spawalnicze dzięki metalowym elementom blokującym
Zastosowania i możliwości wykorzystania konektora M8
Konektor M8 idealnie nadaje się do zastosowań w:
- Automatyce przemysłowej, np. do czujników, siłowników i enkoderów
- Systemach transportowych i pakujących
- Budowie maszyn oraz urządzeń
- Przemysłowych sieciach komunikacyjnych oraz instalacjach sterowania
- Warunkach wymagających wytrzymałości na drgania oraz odporności na agresywne media
Wysoki stopień ochrony oraz
odporność na wstrząsy i drgania czynią ten przewód doskonałym wyborem w aplikacjach narażonych na trudne warunki środowiskowe.
Konektor M8 – Budowa oraz kompatybilność
Męska oraz żeńska końcówka z gwintem M8 x 1 pozwalają na łatwy i pewny montaż, zarówno w gniazdach urządzeń, jak i w rozdzielniach. Ustandaryzowane połączenie według normy DIN EN 61076-2-114 zapewnia szeroką kompatybilność z komponentami automatyki dostępnymi na rynku.
Bezpieczeństwo i niezawodność pracy w przemyśle
Konstrukcja tego przewodu M8 chroni styki i połączenia przed kurzem, zabrudzeniami i wilgocią. Dodatkowe zabezpieczenie przeciwwstrząsowe oraz odporność mechaniczna sprawiają, że przewód zachowuje swoje właściwości nawet podczas wielokrotnego zginania i wibracji.
- Odporność na UV, środki chemiczne, oleje i benzyny.
- Pozłacane styki gwarantują niską rezystancję kontaktu i długotrwałą niezawodność.
- Przewód wolny od halogenów, kadmu, ołowiu oraz FCKW i silikonu.
Detale techniczne i budowa kabla
Struktura przewodu – cztery żyły miedziane (0,25 mm²) w kolorach: brązowy (BN), biały (WH), niebieski (BU), czarny (BK). Osłona i izolacja z PUR oraz PP o wysokiej odporności na czynniki zewnętrzne, a także dobra elastyczność i odporność na zginanie (promień gięcia: 5x średnica zewnętrzna przewodu przy montażu stałym).
Dlaczego warto wybrać konektor M8 4-pinowy?
- Uniwersalność i kompatybilność – szerokie zastosowanie w wielu branżach przemysłowych
- Odporność na warunki środowiskowe – idealny w trudnych warunkach produkcyjnych
- Niezawodność działania – pozłacane styki oraz zabezpieczenie przeciwwstrząsowe
- Bezhalogenowy, wolny od szkodliwych dodatków – bezpieczeństwo użytkowania
Konektory M8 proste 4-pinowe to niezawodny wybór do każdej instalacji automatyki, gdzie wymagana jest solidność, trwałość i niezawodność połączenia, nawet w najtrudniejszych warunkach pracy.
