AS-Interface
Męski prosty – żeński proste
M12 – M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

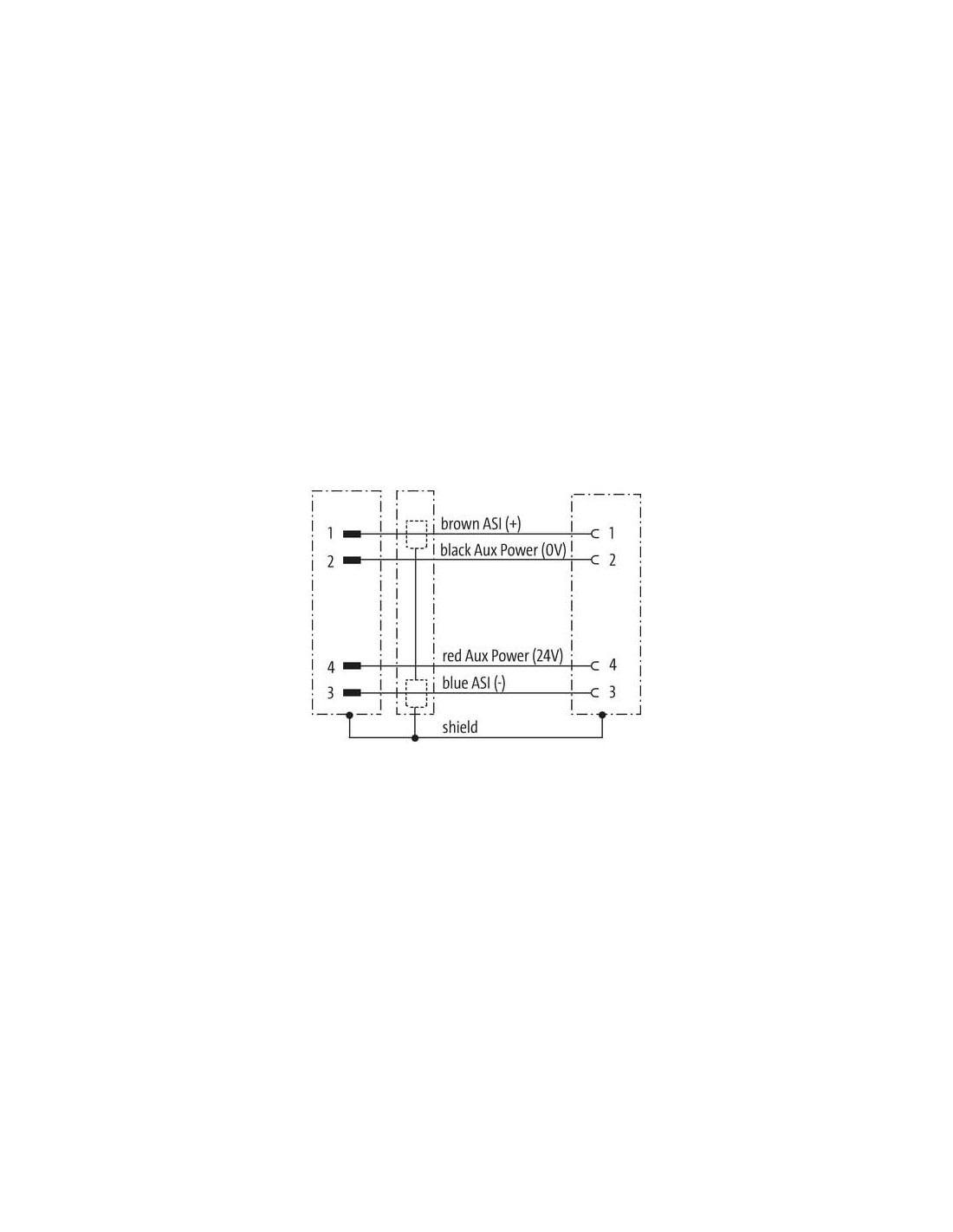

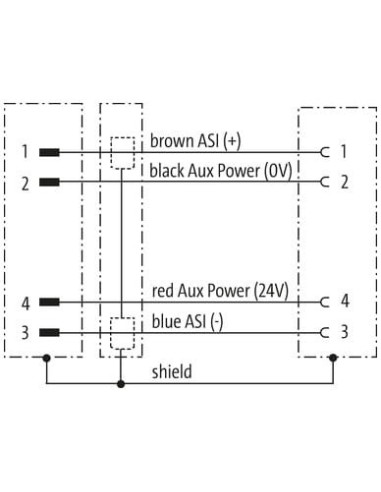

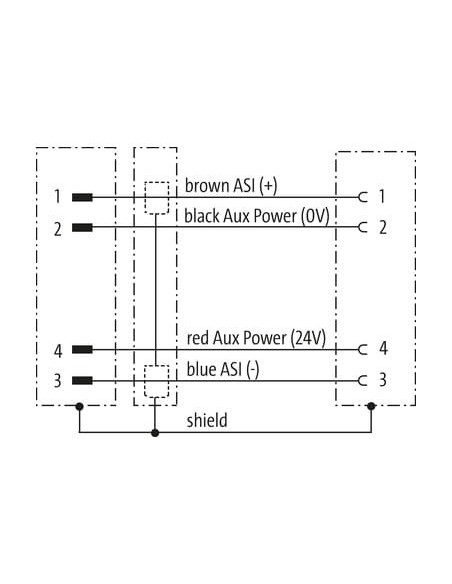

| wire arrangement | (, niebieski), czarny, czerwony |
General data | Cable
| Identyfikacja przewodu | 494 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 wires z Sposób łączenia z 2 Hatchet strand twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Folia metalowa |
| Bandowanie | Fleece, Foil |
| wire arrangement | (, niebieski), czarny, czerwony |
Mechanical data | Cable
| Cable weigth | 100,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,7 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 70 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze przewodowe M12 męski – M12 żeński 4-pin z osłoną – MASI 7060-40505-4940500
Kabel M12 męski 0° do M12 żeński 0° z osłoną, oznaczony przez producenta jako MASI 7060-40505-4940500, to wysokiej jakości przewód połączeniowy przemysłowy, przeznaczony do zastosowań w automatyce, robotyce, systemach sterowania oraz w rozdzielniach elektrycznych. Wersja z 4-pinowym złączem umożliwia szybkie i pewne łączenie komponentów systemów AS-Interface.
Kluczowe cechy kabla M12 M/M z kodowaniem A
- Męski oraz żeński prosty złącze M12, oba z 4 pozłacanymi pinami i kodowaniem A, zapewniające niezawodne łączenie oraz ochronę przed omyłkowym połączeniem z innymi standardami.
- Standardowa długość przewodu: 5 m, umożliwiająca wygodne prowadzenie instalacji na liniach produkcyjnych oraz w maszynach.
- Stopień ochrony IP65 oraz IP67, zapewniający odporność na kurz, zachlapania oraz zanurzenie, co pozwala na pracę w trudnych warunkach przemysłowych.
- Wysoka odporność chemiczna i olejoodporność, dzięki wykonaniu osłony z tworzywa sztucznego oraz mosiężnych i niklowanych elementów metalowych.
- Odporność na drgania i wstrząsy – przewód wyposażony w system zabezpieczeń przeciwwstrząsowych oraz solidny zacisk mechaniczny.
- Temperatura pracy od -25°C do +85°C na złączu, a na kablu od -40°C do +80°C (instalacja stała), co umożliwia stosowanie go nawet w chłodniach, halach produkcyjnych, na zewnątrz i w środowiskach chemicznie agresywnych.
Możliwości wykorzystania kabla M12 4-pin
Kabel M12 M/M przeznaczony jest do tworzenia połączeń sygnałowych i zasilających w automatyce przemysłowej, systemach AS-Interface, czujnikach, urządzeniach wykonawczych oraz sterownikach PLC. Dzięki solidnej konstrukcji znajduje zastosowanie w:
- Liniach produkcyjnych - szybkie i hermetyczne łączenie urządzeń automatyki i maszyn.
- Robotyce - pewne połączenia czujników i modułów wykonawczych.
- Systemach transportu i logistyki - odporność na drgania i czynniki zewnętrzne.
- Przemyśle spożywczym, chemicznym, farmaceutycznym - możliwość pracy w środowiskach agresywnych (przy zachowaniu zasad doboru materiałów do środowiska pracy).
Bezhalogenowa, bezołowiowa izolacja zwiększa bezpieczeństwo przeciwpożarowe. Przewód spełnia wymagania normy DIN EN 61076-2-101 i może być stosowany w instalacjach, które spełniają rygorystyczne normy jakości i bezpieczeństwa.
Zalety zastosowania standardu M12
- Uniwersalność – gniazdo M12 jest kompatybilne z szeroką gamą urządzeń automatyki przemysłowej dostępnych na rynku.
- Szybki montaż – złącza śrubowe M12 x 1 umożliwiają łatwe i pewne podłączenie oraz demontaż przewodów.
- Wytrzymałość – odporność na korozję, promieniowanie UV, oleje i paliwa, potwierdzona spełnianiem norm UL i IEC dotyczących odporności na płomień oraz chemikalia.
- Zachowanie integralności IP – przy właściwym montażu zachowana klasa ochrony hermetycznej nawet przy częstym podłączaniu i rozłączaniu.
Przewód M12 MASI 7060-40505-4940500 – dane montażowe i informacje praktyczne
- Przewód wykonany z wysokiej jakości PUR – charakteryzuje się podwyższoną odpornością na zginanie, ścieranie oraz długą żywotnością, nawet w aplikacjach ruchomych.
- Kolor izolacji – szary, ułatwiający identyfikację w szafach sterowniczych oraz instalacjach.
- Skrętka miedziana – niska rezystancja zapewnia solidne prowadzenie sygnałów oraz zasilania.
- Ekranowanie – folia metalizowana oraz oplot miedziany chronią przed zakłóceniami EMC/EMI.
- Promień gięcia – 10x średnica zewnętrzna przy instalacji stałej, 15x przy instalacji ruchomej.
Wybierz przewód M12 męski – M12 żeński do wymagających zastosowań przemysłowych tam, gdzie liczy się niezawodne, trwałe i łatwo serwisowalne połączenie urządzeń automatyki i robotyki.
