Męski prosty – żeński proste
M8 – M8, 3-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 170 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Przewód połączeniowy M8 męski 0° / M8 żeński 0° ekranowany – 3-piny, 0,6 m
Kod produktu: 7000-89501-2000060
M8 męski – M8 żeński, prosty przewód ekranowany o długości 0,6 m to niezawodne rozwiązanie do szybkiego i trwałego połączenia elementów automatyki przemysłowej oraz systemów czujnikowych. Dzięki kompaktowej budowie oraz wysokiej klasie ochrony przewód ten zapewnia bezpieczną pracę nawet w trudnych warunkach przemysłowych.
Zastosowanie przewodów M8 w automatyce i przemyśle
Przewody M8 znajdują szerokie zastosowanie w:
- połączeniach czujników i siłowników,
- modułach I/O w systemach sterowania,
- przemysłowych liniach montażowych,
- aplikacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne dzięki ekranowaniu przewodu,
- instalacjach maszynowych, gdzie przestrzeń montażowa jest ograniczona.
Dzięki solidnej konstrukcji przewód gwarantuje pewność transmisji sygnałów oraz niezawodność w aplikacjach o wysokich wymaganiach dotyczących odporności mechanicznej i elektrycznej.
Cechy i zalety – przewód sygnałowy M8 x 1 ekranowany
Ekranowanie przewodu chroni przed zakłóceniami elektromagnetycznymi, co pozwala na stabilną transmisję nawet w środowiskach o dużym natężeniu urządzeń elektrycznych.
- Kompaktowe wymiary – średnica obudowy tylko 10 mm,
- Kabel o długości 0,6 m – idealny do połączeń punkt-punkt,
- Trzy żyły sygnałowe (brązowy, niebieski, czarny) – szerokie zastosowanie w czujnikach i siłownikach,
- Odporność chemiczna i mechaniczna – obudowy z tworzywa sztucznego PUR, powłoki z PVC, śruby blokujące z niklowanego cynku,
- Szybki montaż (SW9) – wygodna instalacja dzięki uchwytowi montażowemu pod klucz.
Bezpieczeństwo i odporność – specyfikacja techniczna
- Klasa ochrony: IP65, IP66K, IP67, IP68 – maksymalna szczelność i ochrona przed pyłem oraz wodą,
- Obsługiwane napięcie do 60 V DC i 50 V AC,
- Maksymalny prąd na styk: 4 A,
- Odporność na wibracje i wstrząsy – konstrukcja zapewniająca stabilność połączenia nawet w ruchomych maszynach,
- Zakres temperatury pracy: -25°C do 85°C (zależnie od użytego kabla i warunków instalacyjnych).
Dzięki wysokiemu stopniowi ochrony oraz możliwości pracy w szerokim zakresie temperatur przewód nadaje się do zastosowań zarówno wewnątrz, jak i na zewnątrz budynków, a także w środowiskach o podwyższonym ryzyku zanieczyszczenia.

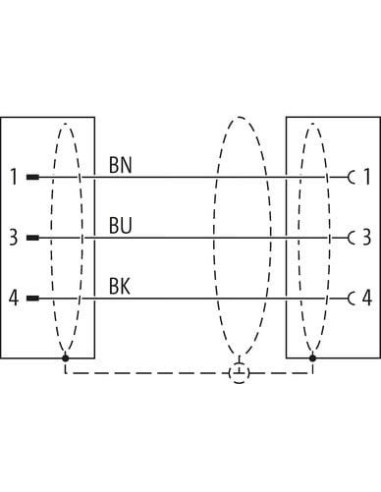

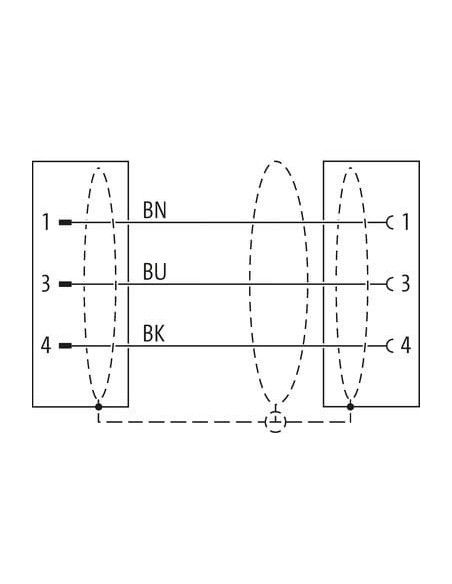

Typowa budowa i schemat połączeń – wygodny montaż M8
Załączone schematy i zdjęcia przedstawiają standardowy układ pinów (3-piny) oraz opcję podłączenia przewodu. Wyraźne oznaczenie kolorów żył ułatwia poprawny montaż – BN (brązowy), BU (niebieski), BK (czarny).
Możliwości personalizacji
Na zamówienie dostępne są inne długości przewodów oraz opcje dostosowania do niestandardowych wymagań aplikacyjnych. Kabel ekranowany M8 męski – żeński to skuteczne i uniwersalne rozwiązanie dla automatyki i przemysłu.
