Męski prosty – żeński proste
M12 – M12, 5-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

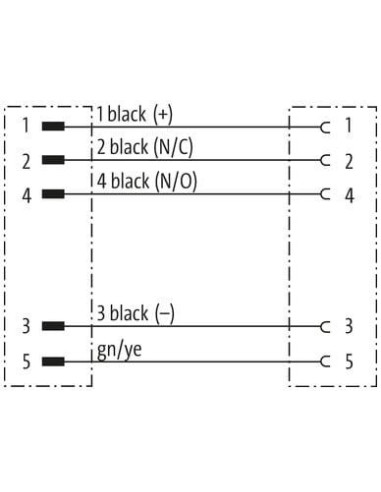

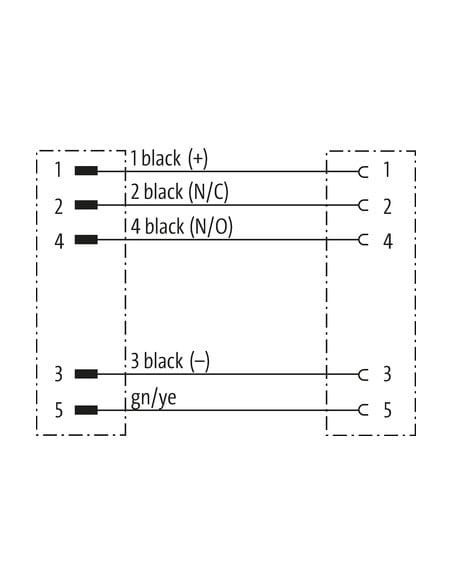

| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 437 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,8 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 2 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

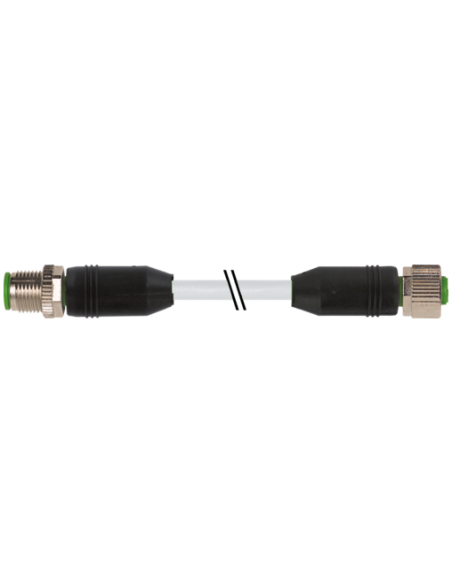

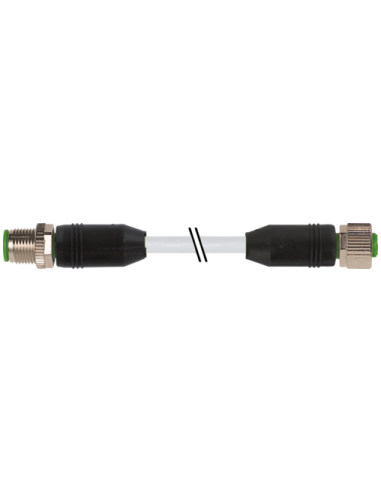

Konektor M12 męski – M12 żeński prosty 5-pinowy 7,5 m | Przewód sterowniczy przemysłowy
Konektor M12 męski, prosty – M12 żeński, prosty o długości 7,5 m to niezawodne rozwiązanie do przesyłania sygnałów i zasilania w automatyce przemysłowej, sterowaniu maszyn oraz aplikacjach przemysłowych wymagających wysokiego poziomu szczelności i odporności na czynniki zewnętrzne.
Przemysłowy przewód z konektorami M12 – zastosowanie
Konektory M12 typu prostego są powszechnie wykorzystywane w środowiskach przemysłowych jako przewody łączeniowe do czujników, siłowników, modułów I/O oraz urządzeń sterujących. Dzięki 5-pinowej konstrukcji umożliwiają przesył sygnałów cyfrowych i analogowych, a także zasilania niskonapięciowego, co czyni je uniwersalnym wyborem w liniach produkcyjnych, maszynach CNC, systemach transportowych oraz automatyce budynkowej.
- Idealne do połączeń elektrycznych w środowiskach o podwyższonej wilgotności i zapyleniu (IP67)
- Stosowane w szafach sterowniczych, systemach bezpieczeństwa oraz układach sterowania maszyn
- Umożliwiają szybki montaż i demontaż komponentów bez konieczności lutowania
- Przeznaczone do aplikacji mobilnych oraz stacjonarnych
Wytrzymałość i odporność przewodu M12
Osłona kabli wykonana z wytrzymałego poliuretanu (PUR) zapewnia bardzo dobrą odporność mechaniczną, chemiczną i na oleje. Kabel nadaje się do zastosowań w warunkach wymagających intensywnego użytkowania, gdzie występują drgania, wibracje lub narażenie na środki chemiczne i smary.
Stopień ochrony IP67 gwarantuje wysoki poziom szczelności, który chroni złącza przed kurzem, wilgocią i krótkotrwałym zanurzeniem w wodzie.
Budowa i parametry elektryczne złącza M12
- Kodowanie typu A, 5-pinowe, zgodność z normą DIN EN 61076-2-101
- Wytrzymała obudowa z tworzywa sztucznego oraz niklowane elementy blokujące gwarantują solidny montaż oraz skuteczne zabezpieczenie przed rozłączaniem.
- Maksymalne napięcie pracy: 125 V AC/DC na złączu, 300 V na kablu.
- Maksymalny prąd na styk: 4 A (konektor), do 6,8 A na przewodzie.
- Przewodnik wykonany z miedzi – skrętka klasy 6 (0,5 mm² średnica każdego przewodu)
- Wysoka odporność na wielokrotne zginanie oraz cykle pracy w ruchu, typowe dla aplikacji z prowadnicami kablowymi.
Zalety stosowania konektora M12 w instalacjach przemysłowych
- Szybki, łatwy i pewny montaż bez konieczności fachowej wiedzy elektrycznej.
- Uniwersalność – możliwość stosowania w różnorodnych aplikacjach, także w środowisku agresywnym chemicznie lub olejowym.
- Długi okres eksploatacji nawet przy intensywnym użytkowaniu oraz narażeniu na wibracje czy obciążenia mechaniczne.
- Elastyczność konfiguracji – dostępność różnych długości na życzenie.
- Kodowanie typu A oraz jednoznaczne oznaczenie kolorów przewodów znacznie ułatwiają szybkie podłączenie i eliminują pomyłki podczas montażu.
Typowe zastosowania przewodów M12 5-pinowych
- Połączenia czujników indukcyjnych, pojemnościowych i optycznych w maszynach automatycznych.
- Podłączanie modułów I/O w sterownikach PLC.
- Zasilanie i transmisja sygnałów do siłowników oraz elementów wykonawczych.
- Integracja w systemach transportowych – linie produkcyjne, przenośniki taśmowe, robotyka.
Konektor M12 męski – żeński prosty (kod 7999-40041-4370750) stanowi praktyczne oraz trwałe rozwiązanie, które wpisuje się w potrzeby nowoczesnych przedsiębiorstw przemysłowych, dbających o niezawodność i bezpieczeństwo swoich instalacji automatyki.
