Męski prosty – żeński proste
M8 – M12, 3-piny
2× LED (PNP), (NPN) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

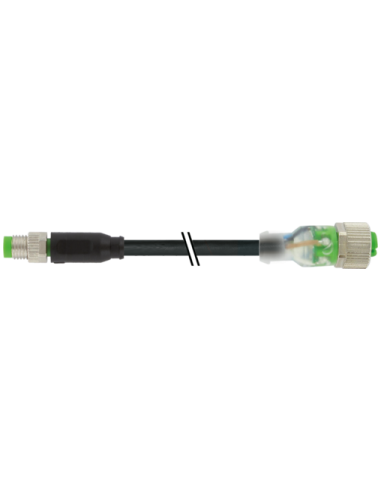

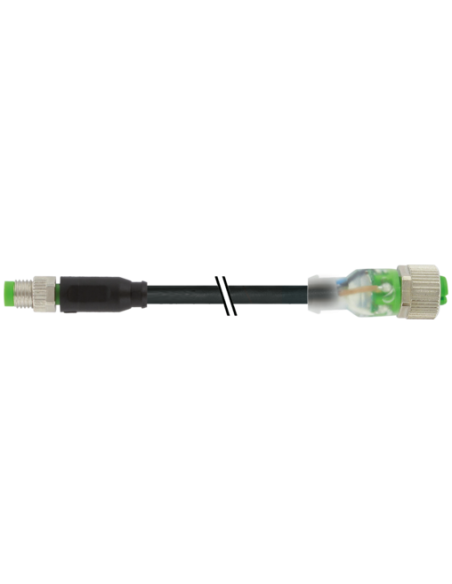

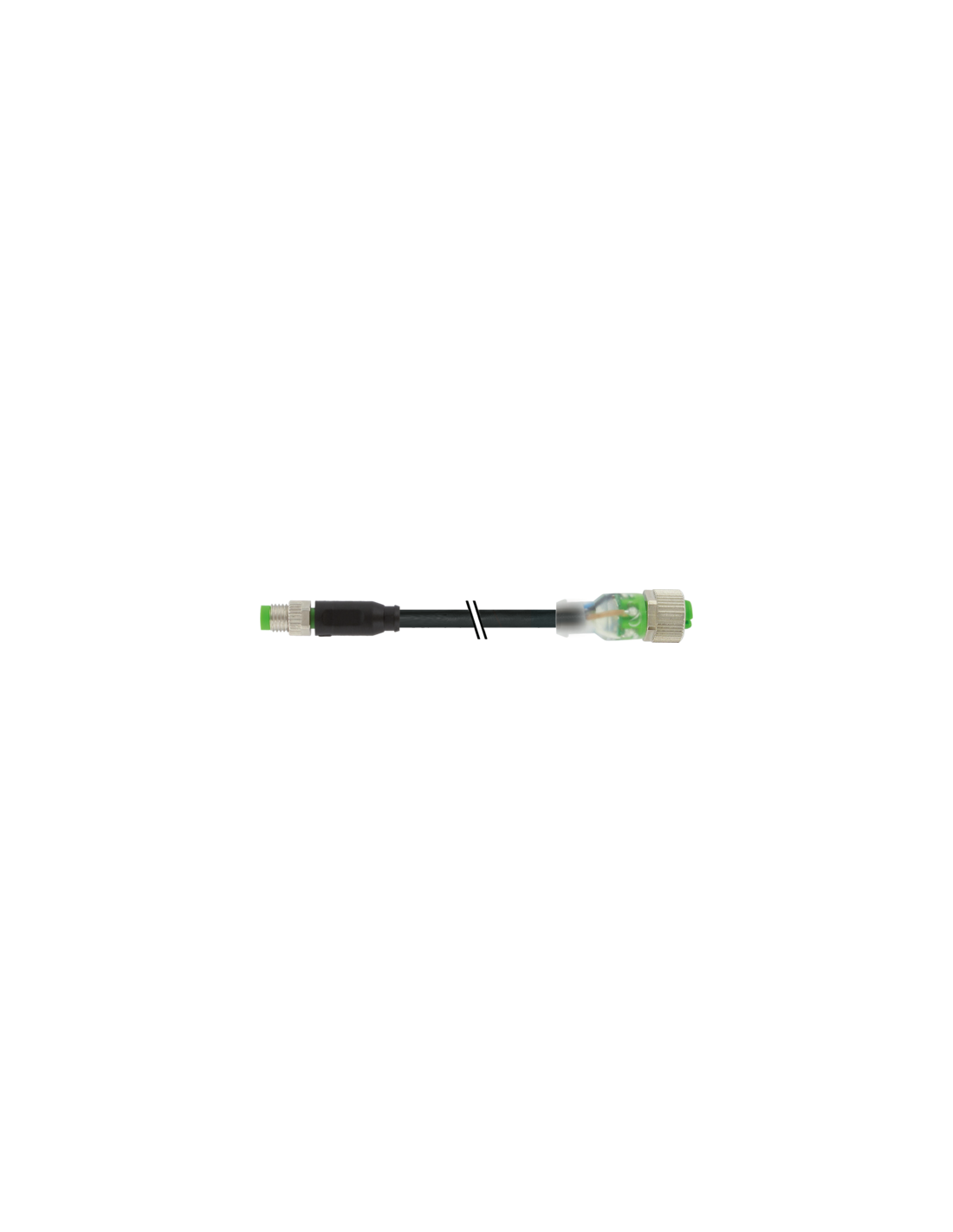

Złącze kablowe M8 męski 0° / M12 żeński 0° LED – Przewód sygnałowy, czujnikowy, 3-pin, 1 m
Profesjonalny przewód połączeniowy z wtykiem M8 (męski, prosty) oraz gniazdem M12 (żeński, prosty) wyposażonym w LED-y sygnalizacyjne to wysokiej jakości rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, robotyce, instalacjach maszynowych oraz wszędzie tam, gdzie konieczny jest trwały i niezawodny przesył sygnałów lub zasilania.
Kabel o długości 1 m umożliwia szybkie i wygodne połączenie komponentów w obrębie maszyn i urządzeń. Złącza M8 x 1 oraz M12 x 1 gwarantują pełną kompatybilność z szeroką gamą urządzeń automatyki oraz czujników przemysłowych. Obie strony są wyposażone w standardowe 3 piny, co zapewnia uniwersalność i prostotę integracji.
Zastosowanie przewodu M8/M12 z diodą LED
- Automatyka przemysłowa – łączenie czujników, elementów wykonawczych, modułów I/O.
- Instalacje maszynowe – przesył sygnałów oraz zasilania w trudnych warunkach przemysłowych.
- Robotyka, transport, pakowanie – pewne połączenie oraz diagnostyka sygnału dzięki sygnalizacji LED.
- Procesy produkcyjne – łatwość serwisu, szybkie wykrywanie stanów pracy oraz błędów.
Konstrukcja złącza – pewność i trwałość
Obudowa wykonana z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną, dobrą odpornością na oleje oraz możliwością zastosowania w wymagających środowiskach. Metalowe, niklowane elementy zapewniają długowieczność i niezawodne mocowanie. Kabel jest odporny na gięcie, ścieranie oraz promieniowanie UV.
Wbudowane diody LED (zielona, żółta) umożliwiają natychmiastową diagnostykę stanu połączenia oraz obecności sygnału, co znacząco ułatwia serwis, uruchomienie oraz eksploatację instalacji.
Zalety przewodu sygnałowego M8/M12 LED
- Stopień ochrony IP65/IP66K/IP67/IP68 – odporność na wodę i pył, możliwość stosowania w trudnych warunkach otoczenia.
- Szeroki zakres pracy temperaturowej od -25°C do +85°C (przewód odporny nawet do -40°C).
- Doskonałe parametry elektryczne – napięcie do 30 V DC, prąd do 4 A na styk.
- Wysoka odporność mechaniczna na zginanie (do 10 mln cykli), odporność chemiczna i UV, bezhalogenowa, bezołowiowa konstrukcja.
- Możliwość łatwego zintegrowania z systemami standardu DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8).
Typowe zastosowanie w przemyśle
Przewód M8 męski / M12 żeński z sygnalizacją LED jest wykorzystywany głównie do integracji czujników indukcyjnych, optycznych, zaworów, siłowników, enkoderów i innych urządzeń przemysłowych wymagających niezawodnego połączenia sygnałowego. Może być z powodzeniem stosowany w liniach montażowych, systemach transportowych, automatyce procesowej, systemach bezpieczeństwa oraz układach sterowania maszyn.
Przewód 7000-88245-6300100 to solidny wybór tam, gdzie liczy się niezawodność, bezpieczeństwo transmisji sygnałów oraz wygoda montażu i diagnostyki. Dzięki szerokiemu zakresowi parametrów otoczenia oraz certyfikatom międzynarodowym (np. cURus) kabel znajduje zastosowanie zarówno w Europie, jak i na rynkach międzynarodowych.
