Męski prosty – żeński proste
M8 – M8, 4-piny
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |

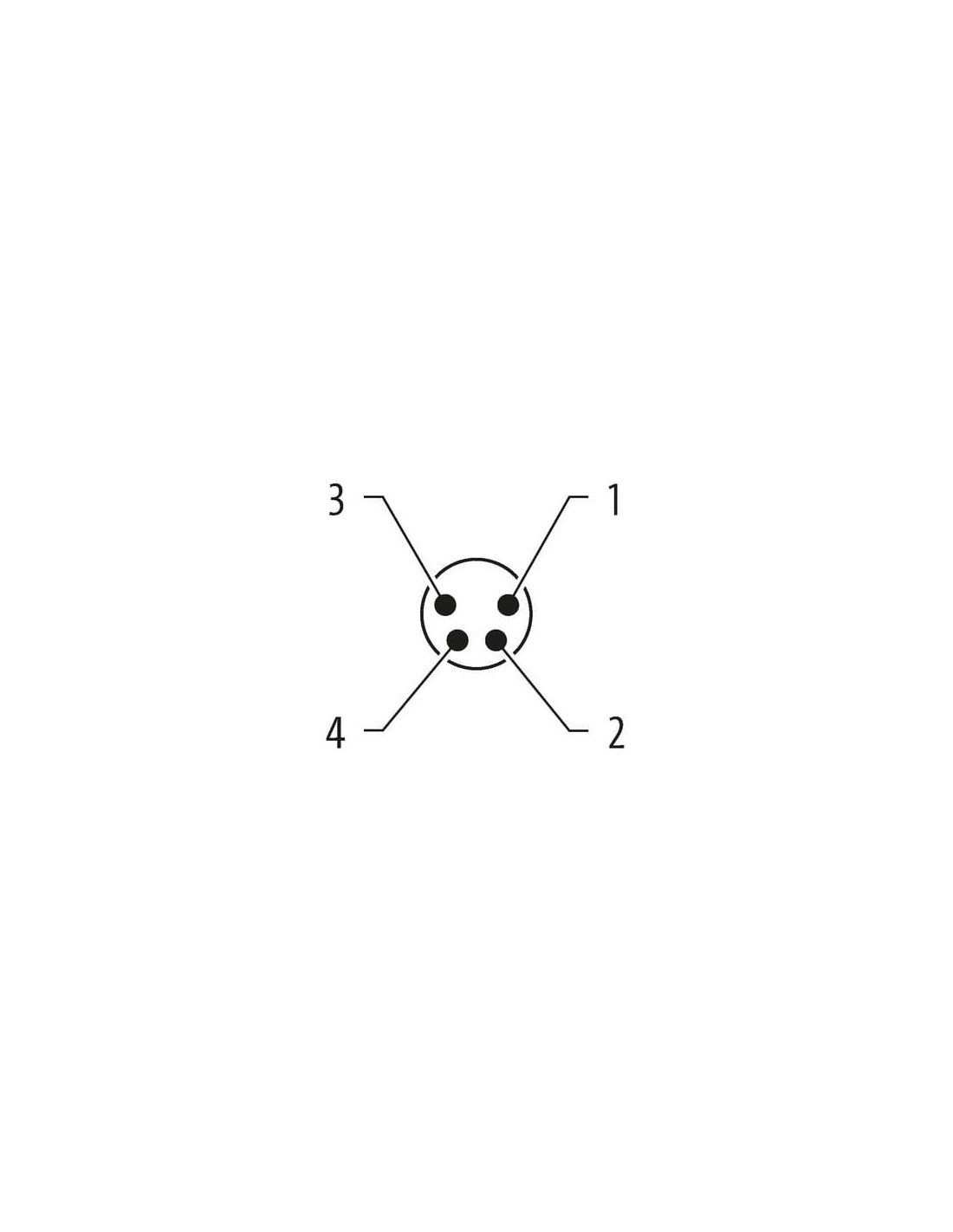

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód połączeniowy M8 męski 0° / M8 żeński 0° ekranowany 4-pinowy – opis i zastosowanie
Kabel M8 męski 0° do M8 żeński 0° o długości 1 metra to element przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, systemach czujników oraz instalacjach wymagających niezawodnego i odpornego połączenia sygnałowego. Wersja ekranowana zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi, co gwarantuje stabilny przesył sygnałów nawet w wymagających warunkach przemysłowych.
Najważniejsze cechy przewodu połączeniowego M8 ekranowanego
- Wytrzymała konstrukcja – obudowa wykonana z tworzywa PUR oraz ekran miedziany ocynowany zwiększają odporność na oleje, czynniki chemiczne oraz uszkodzenia mechaniczne.
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68 – pełna odporność na zapylenie, wodę oraz wilgoć dzięki szczelnym złączom i precyzyjnemu wykonaniu.
- Stabilność połączenia – złącza typu M8 x 1 gwarantują pewny kontakt nawet podczas pracy pod wpływem wibracji.
- Ekranowanie przewodu – zabezpiecza transmisję sygnału przed zakłóceniami elektromagnetycznymi.
- Szeroki zakres temperatur pracy – funkcjonuje niezawodnie w temperaturach od -40°C do +90°C (kabel), co umożliwia wykorzystanie w trudnych warunkach otoczenia.
Zastosowanie przewodu M8 – przemysł, automatyka, robotyka
Przewody M8 to standardowe rozwiązanie w branży automatyki, wykorzystywane w połączeniach czujników, siłowników, enkoderów czy modułów I/O. Precyzyjne ekranowanie oraz wysoka szczelność sprawiają, że przewód ten doskonale sprawdzi się w:
- Liniowych systemach produkcyjnych, gdzie występuje narażenie na drgania oraz wilgoć.
- Instalacjach maszynowych, które wymagają szybkiego i pewnego łączenia elementów automatyki.
- Środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
- Przemysłowych układach pomiarowych i aplikacjach IoT.
- Montażu w okablowaniu ruchomym i stacjonarnym dzięki wysokiej odporności na zginanie i skręcanie przewodu.
Budowa i zalety przewodu M8 4-pin ekranowanego
Przewód 4-żyłowy (brązowy, biały, niebieski, czarny) oferuje szerokie możliwości przesyłu sygnałów oraz zasilania. Oplot miedziany ocynowany zapewnia 80% pokrycia ekranem oraz dodatkową ochronę przed interferencjami zewnętrznymi. Przewód posiada oznaczenie kolorystyczne oraz jest oznaczony indywidualnym kodem, co ułatwia montaż i identyfikację w szafach sterowniczych.
- Kompaktowe wymiary przyłącza – długość wtyku: 35-41,5 mm, średnica: 10 mm.
- Złącze gwintowane – zapewnia trwałość i łatwy montaż.
- Przewód klasy 6 – elastyczny, z żyłami z drobno skręcanej miedzi.
- Spełnia normy DIN EN 61076-2-114 – zgodność z wymaganiami rynku automatyki.
Dlaczego warto wybrać przewód ekranowany M8?
Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, przewód nie zawiera halogenów, ołowiu, kadmu, FCKW ani silikonu, co czyni go bezpiecznym dla środowiska i umożliwia stosowanie w ergonomicznych systemach instalacyjnych. Przewód zapewnia niezawodność i długą żywotność nawet przy intensywnej eksploatacji oraz częstym zginaniu i skręcaniu.
Kabel M8 męski 0° / M8 żeński 0° ekranowany to wybór dedykowany profesjonalnym instalacjom przemysłowym, automatyce, robotyce oraz aplikacjom, które wymagają trwałości, odporności na warunki zewnętrzne oraz pewności przesyłu sygnałów.
